قلب القالب وتجويف القالب: الاختلافات واعتبارات التصميم

مقدمة

في عملية القولبة بالحقن، يعد قلب القالب وتجويف القالب ضروريين لإنشاء أجزاء دقيقة. بينما يشكل التجويف السطح الخارجي، يشكل اللب السمات الداخلية. إن فهم الاختلافات بينهما هو المفتاح لتحسين تصميم القالب.

في هذه المقالة، سوف نتعمق في أدوار قوالب القالب وتجويفه، ونستكشف اعتبارات التصميم الخاصة بها، ونقدم أفضل الممارسات لتحقيق أجزاء مقولبة عالية الجودة. سوف تتعلم كيفية تعزيز كفاءة الإنتاج ومتانة القالب من خلال التصميم المناسب واختيار المواد.

فهم قلب القالب وتجويف القالب

ما هو العفن الأساسية؟

قلب القالب هو مكون القالب الذي يشكل السمات الداخلية للجزء المصبوب. يتم وضعه عادةً داخل تجويف القالب ويظل ثابتًا أثناء عملية التشكيل. اللب مسؤول عن تشكيل أي مناطق مجوفة أو تجاويف داخلية أو قطع سفلية أو خيوط داخل الجزء. إنه يلعب دورًا حاسمًا في إنشاء الهندسة الداخلية للجزء، وهو أمر حيوي للتصميمات المعقدة. على سبيل المثال، في إنتاج الزجاجات البلاستيكية، سيشكل قلب القالب المساحة المجوفة داخل الزجاجة، مما يسمح للبلاستيك بالتشكل أثناء الحقن.

يجب أن تتحمل المادة المختارة لقلب القالب الضغط العالي وتغيرات درجات الحرارة، حيث أنها ستتعرض للقوى الأكثر أهمية أثناء دورة التشكيل. لذلك، يتم تصنيع قلب القالب عادةً من مواد متينة مثل الفولاذ المقسى أو مواد السبائك لضمان طول العمر والدقة.

ما هو تجويف العفن؟

في المقابل، يشكل تجويف القالب السمات الخارجية للجزء. هي المساحة الموجودة في القالب حيث يتم حقن المادة المنصهرة لتكوين الشكل الهندسي الخارجي للمنتج. تم تصميم تجاويف القالب عادةً لتلائم محيط سطح المنتج، مثل المنحنيات أو الأسطح المسطحة، مما يضمن أن الجزء النهائي يلبي مواصفات الأبعاد والجمالية.

عادة ما يكون تجويف القالب ثابتًا ويقع مقابل قلب القالب، مما يشكل الحدود الخارجية للجزء. يعد اختيار المواد للتجويف أمرًا بالغ الأهمية، لأنه يحتاج إلى تحمل درجات الحرارة العالية والتآكل، خاصة إذا كان الجزء الذي يتم تشكيله معقدًا أو يتضمن إنتاجًا بكميات كبيرة. يمكن تصنيع تجاويف القالب من مواد مثل الفولاذ المقاوم للصدأ أو السبائك الأخرى عالية المقاومة.

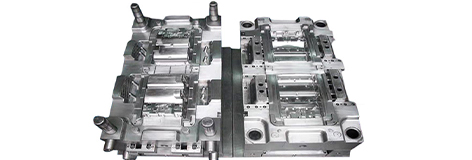

التفاعل بين قلب القالب والتجويف

يعمل القلب والتجويف جنبًا إلى جنب لإنشاء الجزء المصبوب النهائي. وهي تحدد معًا الشكل الكامل للجزء، حيث يشكل القلب السمات الداخلية ويشكل التجويف السطح الخارجي. أثناء عملية الحقن، يتم حقن البلاستيك المنصهر في تجويف القالب، مما يملأ الفراغ بين القلب والتجويف. تسمح عملية التبريد بعد ذلك بتصلب المادة، ويتم فتح القالب لإخراج الجزء النهائي.

يعد تصميم ومحاذاة القلب والتجويف أمرًا بالغ الأهمية لضمان أن الجزء المصبوب له الشكل والجودة المرغوبة. أي محاذاة غير صحيحة أو تصميم غير مناسب يمكن أن يؤدي إلى عيوب مثل عدم التوافق أو الوميض حول الجزء. بالإضافة إلى ذلك، يؤثر التفاعل بين اللب والتجويف على وقت التبريد، وعملية القذف، والكفاءة الإجمالية لعملية التشكيل.

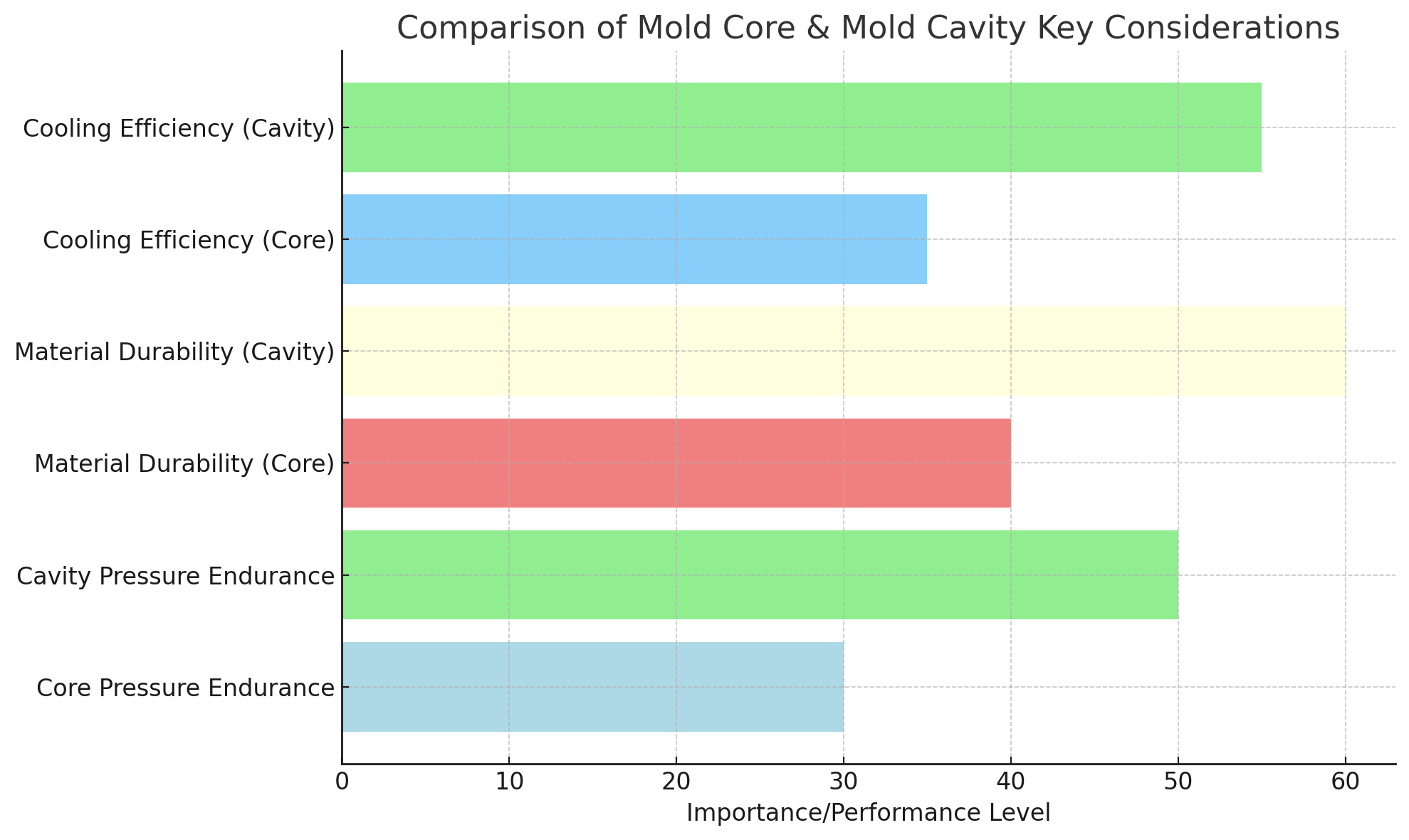

الاختلافات الرئيسية بين القالب الأساسي وتجويف القالب

الوظيفة والتصميم

في حين أن قلب القالب والتجويف يخدمان أدوارًا تكميلية، إلا أن تصميمهما ووظيفتهما يختلفان بشكل كبير. النواة مسؤولة بشكل أساسي عن إنشاء الميزات الداخلية، مثل الثقوب أو التجاويف أو الخيوط. غالبًا ما يتم تصميمه ليتم نقله أثناء عملية التشكيل لتسهيل إخراج الأجزاء. من ناحية أخرى، يشكل التجويف السطح الخارجي للجزء ويكون ثابتًا بشكل عام أثناء عملية التشكيل.

ويجب دراسة تصميم كل من القلب والتجويف بعناية للتأكد من أنهما يعملان معًا بسلاسة. يجب أن يتم تصميم القلب بميزات داخلية دقيقة وقوية بما يكفي للتعامل مع ضغوط الحقن، في حين يجب تشكيل التجويف لإنتاج محيط الجزء الخارجي. غالبًا ما تؤدي هذه الاختلافات في الوظيفة إلى اختلافات في تعقيد التصميم لكل مكون.

اختلافات تحمل الضغط

أحد الاختلافات الرئيسية بين قلب القالب والتجويف هو مستوى الضغط الذي يتحمله كل مكون أثناء عملية التشكيل. يتعرض تجويف القالب عادةً لضغط أعلى، حيث يجب أن يمتلئ بالكامل بالمادة المنصهرة أثناء دورة الحقن. وذلك لأن التجويف يحتاج إلى تشكيل الشكل والهيكل الخارجي للجزء، مما يتطلب تعبئته بإحكام بمواد لضمان الدقة.

من ناحية أخرى، يتعرض قلب القالب عمومًا لضغط أقل نظرًا لأنه يشكل في المقام الأول السمات الداخلية للجزء. ومع ذلك، يجب أن يظل القلب قويًا بدرجة كافية لمقاومة قوى ضغط الحقن ومنع التشوه أو التلف. ونتيجة لذلك، يجب اختيار المواد الأساسية على أساس قدرتها على تحمل الضغط المنخفض ولكن المستمر دون المساس بجودة الجزء.

متطلبات المواد

تختلف المواد المستخدمة في قلب القالب والتجويف بناءً على أدوارها والظروف التي ستتعرض لها أثناء الإنتاج. غالبًا ما يتم تصنيع قلب القالب من مواد أكثر متانة ومقاومة للحرارة مثل الفولاذ المقسى أو سبائك الفولاذ، حيث أنها تحتاج إلى تحمل الضغوط الداخلية ودرجات الحرارة أثناء القولبة. في بعض الحالات، يمكن استخدام سبائك الألومنيوم في النوى في الإنتاج منخفض الحجم، لأنها توفر توصيلًا حراريًا جيدًا وأسهل في التصنيع.

من ناحية أخرى، تتطلب تجاويف العفن مواد توفر مقاومة فائقة للتآكل ويمكنها تحمل بيئات الضغط العالي. يستخدم الفولاذ المقاوم للصدأ بشكل شائع في التجاويف، خاصة عند العمل مع المواد الكاشطة أو المسببة للتآكل. بالإضافة إلى ذلك، يمكن استخدام مواد مثل نحاس البريليوم في التجويف للمكونات التي تتطلب توصيلًا حراريًا فائقًا.

اعتبارات التآكل والصيانة

يتعرض كل من القلب والتجويف للتآكل أثناء الإنتاج، ولكن يختلف مدى وتكرار الصيانة. عادةً ما يتعرض تجويف القالب لتآكل أعلى بسبب الضغط المستمر والاحتكاك الناتج عن المادة المنصهرة. ونتيجة لذلك، قد يتطلب التجويف صيانة أو استبدالًا أكثر تكرارًا، خاصة في بيئات الإنتاج ذات الحجم الكبير.

يواجه قلب القالب تآكلًا أقل نظرًا لوضعه الثابت وتعرضه بشكل أقل لضغط الحقن. ومع ذلك، لا يزال يتعين فحص القلب بانتظام بحثًا عن مشكلات مثل التشقق أو الاعوجاج أو تدهور السطح. يجب أن يخضع كلا المكونين لصيانة دورية لضمان الأداء الأمثل ومنع فشل القالب، مما قد يؤدي إلى توقف الإنتاج.

اعتبارات التصميم لقلب القالب والتجويف

اختيار المواد لقلب القالب وتجويفه

يعد اختيار المواد المناسبة لكل من قلب القالب وتجويفه أمرًا ضروريًا لضمان طول عمر القالب وأدائه. تعتبر المواد عالية القوة والمقاومة للحرارة ضرورية لتحمل درجات الحرارة المرتفعة والضغوط الناتجة عن عملية التشكيل بالحقن. بالنسبة للنوى، عادةً ما يتم اختيار مواد مثل الفولاذ المقسى أو سبائك الفولاذ لمتانتها ومقاومتها للتآكل. بالنسبة للتجاويف، غالبًا ما يُفضل الفولاذ المقاوم للصدأ أو المواد ذات المقاومة الفائقة للتآكل والتآكل.

من الضروري أيضًا اختيار المواد بناءً على نوع الجزء الذي يتم إنتاجه. على سبيل المثال، القوالب المصممة لقولبة المواد الكاشطة، مثل البلاستيك المملوء بالزجاج، سوف تتطلب مواد ذات مقاومة أعلى للتآكل.

أنظمة التبريد في القلب والتجويف

يعد التبريد الفعال أحد الاعتبارات المهمة في التصميم لكل من قلب القالب وتجويفه. يضمن نظام التبريد أن تصلب المادة المنصهرة بالمعدل الصحيح ويمنع حدوث عيوب مثل الالتواء أو الحشو غير المتساوي. بالنسبة للنواة، يجب تصميم قنوات التبريد للحفاظ على درجة الحرارة المطلوبة وضمان التبريد المناسب للميزات الداخلية.

من ناحية أخرى، يجب تصميم نظام تبريد التجويف بحيث يسمح بإزالة الحرارة بشكل فعال من الأسطح الخارجية للجزء. يجب وضع قنوات التبريد في التجويف بشكل استراتيجي لتقليل وقت الدورة وتحسين أداء القالب. يجب تحسين كلا النظامين لتقليل وقت التبريد وضمان جودة الجزء المصبوب النهائي.

تصميم لإخراج جزء

يؤثر تصميم القالب والتجويف أيضًا على إخراج الجزء بمجرد اكتمال دورة التشكيل. يتضمن القلب غالبًا ميزات مثل دبابيس القاذف، والتي تساعد في دفع الجزء خارج القالب. لا يتطلب التجويف، كونه ثابتًا، دبابيس قاذفة، ولكن يجب أن يكون مصممًا لضمان إمكانية إزالة الجزء المصبوب بسهولة دون التسبب في أي ضرر.

يعد التصميم المناسب لكل من القلب والتجويف أمرًا ضروريًا لضمان إخراج الأجزاء بسلاسة. يمكن أن تؤدي أنظمة الطرد المصممة بشكل غير صحيح إلى عيوب مثل التصاق الأجزاء أو تلف السطح، مما قد يؤثر على الجودة الإجمالية للمنتج المصبوب.

المشكلات الشائعة في تصميم القالب الأساسي والتجويف

التحول الأساسي والتزييف

يعد التحول الأساسي مشكلة شائعة تحدث عندما يتحرك قلب القالب خارج موضعه المقصود أثناء دورة التشكيل. يمكن أن يؤدي هذا إلى سوء محاذاة الأجزاء وعدم دقة الأبعاد. يمكن أن يؤثر التشويه الناتج عن التبريد غير المتساوي أو الضغط الزائد على قلب القالب، مما يؤدي إلى عيوب في الجزء المصبوب.

يمكن تقليل كل من التحول والتزييف الأساسي من خلال ضمان محاذاة القالب بشكل صحيح واختيار مواد عالية الجودة يمكنها تحمل ضغوط عملية التشكيل.

جودة السطح والانتهاء

تتأثر جودة سطح الجزء المصبوب بشكل كبير بالتصميم واختيار المواد لكل من القلب والتجويف. يمكن أن تؤدي النوى المصممة بشكل غير صحيح إلى أسطح غير مستوية، في حين أن التجاويف ذات التصميم السيئ يمكن أن تؤدي إلى عيوب مثل علامات الحوض أو العيوب السطحية.

ولضمان الحصول على تشطيب عالي الجودة، يجب تصميم كل من اللب والتجويف بدقة واهتمام بالتفاصيل. يلعب اختيار المواد وتصميم التبريد ونظام إخراج الأجزاء دورًا في تحقيق جودة السطح المطلوبة.

الانكماش والتشوه

يعد انكماش المواد أثناء مرحلة التبريد تحديًا شائعًا في قولبة الحقن. يمكن أن يتسبب الانكماش في أن يصبح الجزء أصغر مما هو مقصود، مما يؤدي إلى عدم دقة الأبعاد وضعف الملاءمة. يجب أن يأخذ التصميم الأساسي والتجويف في الاعتبار هذه التغييرات في الحجم ويعوض عن انكماش المواد أثناء عملية التشكيل.

بالإضافة إلى ذلك، يمكن أن ينتج تشوه قلب القالب أو تجويفه عن الضغط الزائد أو التبريد غير المناسب. الصيانة المنتظمة والتصميم المناسب يمكن أن يساعد في منع الانكماش والتشوه، مما يضمن أن المنتج النهائي يلبي المواصفات.

أفضل الممارسات لتحسين تصميم قلب القالب وتجويفه

موازنة القوة الأساسية والتجويف

من الضروري تحقيق التوازن بين قوة اللب والتجويف لضمان قدرة كلا المكونين على تحمل ضغوط عملية التشكيل بالحقن. يجب أن يكون القلب قويًا بدرجة كافية للتعامل مع الضغوط الداخلية دون تشوه، بينما يجب أن يكون التجويف متينًا بدرجة كافية لتحمل الضغوط الخارجية للمادة المنصهرة.

دمج التقنيات المتقدمة في تصميم القوالب

يمكن أن يساعد دمج التقنيات المتقدمة مثل النمذجة ثلاثية الأبعاد والتصنيع باستخدام الحاسب الآلي وأدوات المحاكاة في تحسين تصميم قلب القالب والتجويف. تسمح هذه التقنيات بإجراء تعديلات دقيقة واختيار أفضل للمواد وتحليل دقيق لتصميم القالب قبل بدء الإنتاج.

الصيانة الدورية والتفتيش

تعد عمليات الفحص والصيانة الروتينية لقلب القالب وتجويفه أمرًا ضروريًا لمنع حدوث مشكلات مثل التآكل أو التشقق أو تدهور السطح. يمكن أن يؤدي التنظيف المنتظم واستبدال المكونات البالية إلى إطالة عمر القالب بشكل كبير وتحسين كفاءة الإنتاج.

خاتمة

في الختام، فهم الاختلافات بين العفن الأساسية وتجويف القالب أمر ضروري لتحسين صب الحقن. هذه المكونات هي المفتاح لتشكيل الجزء النهائي. يؤثر تصميمها واختيار المواد والصيانة بشكل كبير على الجودة والكفاءة وتكاليف الإنتاج. في Yeeshine ، نحن متخصصون في تقديم حلول مخصصة لمساعدة الشركات المصنعة على اختيار مكونات ومواد القالب المناسبة لتعزيز أداء القالب وإنتاج أجزاء عالية الجودة.

التعليمات

س: ما هو الفرق بين قلب القالب وتجويف القالب؟

ج: يشكل قلب القالب السمات الداخلية للجزء، بينما يشكل تجويف القالب سطحه الخارجي. كلاهما ضروري لهيكل المنتج النهائي في صب الحقن.

س: كيف يؤثر اختيار المواد لقلب القالب وتجويفه على عملية التشكيل؟

ج: يؤثر اختيار المواد لقلب القالب وتجويفه بشكل مباشر على متانته، ومقاومته للتآكل، وعمر القالب الإجمالي. يضمن اختيار المواد المناسبة قولبة فعالة وأجزاء عالية الجودة.

س: لماذا تعتبر اعتبارات تصميم القالب وتجويف القالب مهمة جدًا؟

ج: يعمل التصميم المناسب لقلب القالب والتجويف على تحسين جودة الجزء وتقليل العيوب وتحسين كفاءة الإنتاج. يتضمن ذلك موازنة القوة وأنظمة التبريد وسهولة إخراج الأجزاء.

س: ما هي المشكلات الشائعة في تصميم القالب والتجويف؟

ج: تشمل المشكلات الشائعة تغيير النواة والالتواء والتبريد غير المناسب، مما قد يؤثر على جودة الجزء ويؤدي إلى زيادة عمليات الصيانة أو حدوث عيوب.

س: كيف يمكن للتقنيات المتقدمة تحسين تصميم القالب والتجويف؟

ج: تساعد الأدوات المتقدمة مثل النمذجة ثلاثية الأبعاد والتصنيع باستخدام الحاسب الآلي في إنشاء تصميمات دقيقة وتحسين أداء القالب وتقليل أوقات الإنتاج، مما يؤدي إلى الحصول على منتجات نهائية أفضل.
