الدليل النهائي: قالب ختم صفائح الألومنيوم المموجة للسيارات - التصميم والمواد والتكاليف

عليك أن تفكر في ثلاثة أشياء رئيسية عند تصميم قوالب ختم صفائح الألمنيوم المموجة للسيارات: اختيار السبائك وهيكل القالب والتكلفة. يعد اختيار السبائك أمرًا مهمًا لأن الألومنيوم قوي ولا يصدأ بسهولة. وهذا يجعلها رائعة لقطع غيار السيارات الخفيفة. يساعد استخدام الألومنيوم السيارات على استخدام كميات أقل من الوقود ويتيح للسيارات الكهربائية المضي قدمًا. يغير هيكل القالب مدى جودة الجزء ومدة استمرار الأداة. تعتمد التكلفة على المادة ومدى صعوبة تشكيل السبيكة. الدليل النهائي: قالب ختم صفائح الألومنيوم المموجة للسيارات - يوضح لك التصميم كل خطوة، بدءًا من مراجعة المشروع وانتهاءً بالتجميع.

الوجبات الرئيسية

• اختر أفضل سبائك الألومنيوم للقوة والانحناء. هذا يحافظ على أجزائك آمنة وقوية.

• خطط لخطوات الختم الخاصة بك لتوفير الوقت والمال. التخطيط الجيد يجعل العمل أسرع وأسهل.

• استخدم التصنيع باستخدام الحاسب الآلي لجعل أجزاء القالب دقيقة للغاية. وهذا يعطي تناسبًا محكمًا وأسطحًا ناعمة لختم جيد.

• اصنع قوالب بنصف القطر الصحيح لإيقاف الشقوق. يجب أن يكون نصف القطر من 5 إلى 10 أضعاف سمك الورقة.

• رتب المواد جيدًا بحيث تستخدم أقل وتهدر أقل. إن وضع الأجزاء بالقرب من بعضها يوفر المال والمواد.

• اعتني بقوالب الختم الخاصة بك في كثير من الأحيان لجعلها تدوم. تنظيفها والتحقق منها بعد كل وردية لوقف المشاكل.

• العمل مع الموردين لاختيار مواد أفضل. يمكنهم تقديم النصائح للمساعدة في عملية الختم الخاصة بك.

• ابحث دائمًا عن طرق لجعل الختم أفضل. يمكن للتغييرات الصغيرة توفير المال وتحسين الأجزاء.




ختم أساسيات القالب لصفائح الألومنيوم للسيارات

ما هو ختم يموت؟

يمكنك استخدام قالب ختم لتشكيل الصفائح المعدنية المسطحة إلى أجزاء للسيارات. القالب يعمل مثل القالب. فهو يضغط المعدن إلى الشكل الصحيح عند تطبيق القوة. في صناعة السيارات، تساعدك قوالب الختم على تصنيع العديد من الأجزاء بسرعة وبنفس الحجم في كل مرة.

فيما يلي جدول يوضح الأجزاء الرئيسية من قالب الختم وماذا يفعلون:

عندما تستخدم قالب الختم، فإنك تضغط على الصفائح المعدنية بقوة كبيرة. هذه القوة تغير شكل المعدن أو تقطعه. يمكنك صنع أجزاء بأحجام وأشكال دقيقة. تساعدك قوالب الختم على خفض التكاليف وتصنيع المزيد من الأجزاء في وقت أقل.

دور في إنتاج الألواح المموجة

تلعب قوالب الختم دورًا كبيرًا في صناعة الألواح المموجة للسيارات. أنت بحاجة إلى هذه الأوراق لأجزاء مثل الأقواس والموصلات والألواح. يقوم القالب بتشكيل صفائح الألمنيوم المسطحة إلى شكل متموج وقوي. يمنح هذا الشكل الورقة قوة أكبر دون إضافة وزن.

يمكنك الحصول على العديد من الفوائد من استخدام قوالب الختم في إنتاج الألواح المموجة:

• تتيح لك معدلات الإنتاج العالية إنتاج العديد من الأوراق بسرعة.

• يمكنك توفير المال لأن القالب يمكنه القيام بعدة خطوات في وقت واحد.

• تخرج كل ورقة بنفس الحجم والشكل، لذلك تحصل على أخطاء أقل.

• يمكنك إنشاء أشكال معقدة تناسب احتياجات التصميم الخاصة بك.

• تحافظ هذه العملية على قوة الصفائح وتساعدها على التناسب بشكل مثالي مع السيارة.

تساعدك قوالب الختم أيضًا على استخدام مواد أقل وتقليل النفايات. يمكنك أتمتة آلات الختم، مما يجعل عملك أسرع وأكثر دقة.

لماذا صفائح الألمنيوم المموجة؟

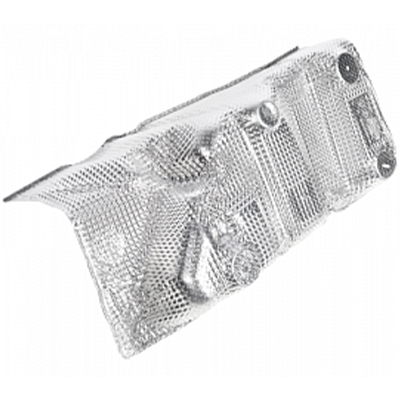

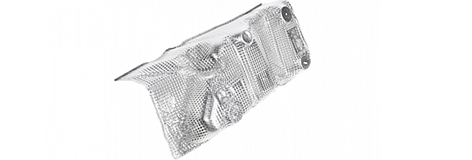

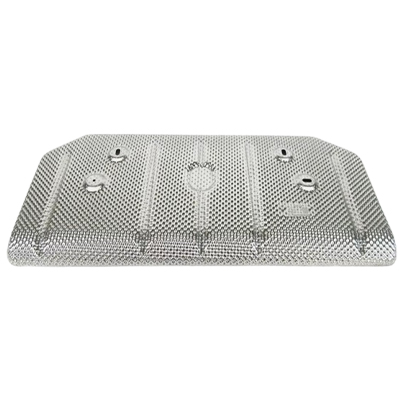

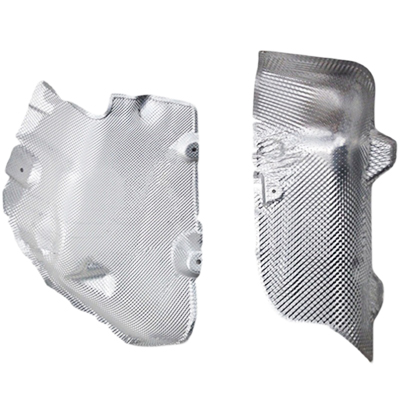

تعتبر صفائح الألمنيوم المموجة مهمة في صناعة السيارات. يمكنك استخدامها لأنها خفيفة وقوية. وهذا يساعد في صنع سيارات تستهلك وقودًا أقل وتقطع مسافة أطول مقابل تكلفة إضافية. الألومنيوم لا يصدأ بسهولة، وبالتالي فإن الأجزاء تدوم لفترة أطول.

تجد صفائح الألمنيوم المموجة في العديد من أجزاء السيارات. أنها تعطي القوة لجسم السيارة وتحميه من التلف. الشكل المتموج من قالب الختم يجعل الورقة أقوى. يمكنك أيضًا تشكيل الألومنيوم بأشكال متعددة، مما يمنحك المزيد من الخيارات في التصميم.

نصيحة: عندما تختار صفائح الألمنيوم المموجة، فإنك تساعد في جعل السيارات أكثر أمانًا وأخف وزنًا وأكثر كفاءة.

الدليل النهائي: قالب ختم صفائح الألومنيوم المموجة للسيارات - خطوات التصميم

مراجعة المشروع ومتطلباته

تبدأ دائمًا بالنظر إلى المشروع وتحديد أهداف واضحة. يساعدك هذا على معرفة ما يجب أن يفعله الجزء وما إذا كان ختم الألومنيوم ممكنًا. يمكنك التحقق من الشكل والحجم ومدى القوة التي يجب أن يكون عليها الجزء. يمكنك أيضًا معرفة ما إذا كان الجزء سيتناسب مع أجزاء السيارة الأخرى.

أنت بحاجة إلى دراسة المادة لمعرفة ما إذا كان ختم الألومنيوم سيعمل أم لا. أنت تنظر إلى مدى سماكة الورقة ونوع الألومنيوم لديك. يمكنك أيضًا التحقق من التفاوتات، وهي عبارة عن تغييرات صغيرة في الحجم مسموح بها. القيام بذلك يساعدك على إيقاف المشاكل قبل حدوثها.

فيما يلي الخطوات الأولى التي تتخذها:

1. انظر إلى الرسم الجزئي والنموذج ثلاثي الأبعاد.

2. قرر ما إذا كان ختم القوالب يمكن أن يصنع الجزء.

3. تحقق من سماكة صفائح الألمنيوم وسبائكها.

4. تحديد أهداف الجودة والقوة.

5. خطط لعدد الأجزاء التي تحتاج إلى صنعها.

نصيحة: تساعدك عمليات التحقق الدقيقة الآن على توفير الوقت والمال لاحقًا.

تخطيط عملية الختم

أنت بحاجة إلى خطة جيدة قبل البدء في ختم الألومنيوم. يساعدك تخطيط العملية على اختيار أفضل طريقة لتشكيل الورقة. اخترت قوالب الختم المناسبة وقمت بإعداد الخطوات اللازمة لصنع الأجزاء. أنت تخطط أيضًا لكيفية نقل المادة خلال كل خطوة.

الخطة الجيدة تمنحك السرعة والدقة وتوفر الجهد. ويمكنك رؤية الفوائد في الجدول أدناه:

أنت تخطط أيضًا لكيفية التعامل مع الخردة واستخدام مواد أقل. عليك أن تقرر كيفية قص الورقة وتشكيلها لتحقيق أقصى استفادة من كل قطعة. يساعدك هذا على إبقاء التكاليف منخفضة وصنع أجزاء جيدة.

ختم أساسيات تصميم القالب

أنت بحاجة إلى معرفة أساسيات تصميم قالب الختم لصنع أجزاء قوية ودقيقة. يغطي هذا الجزء من الدليل الأفكار الرئيسية التي تستخدمها في كل مشروع.

هيكل القالب والمكونات الرئيسية

يمكنك بناء هيكل القالب لتثبيت جميع الأجزاء في مكانها أثناء الختم. الأجزاء الرئيسية هي مجموعة القالب، والعناصر التوجيهية، واللكمات، وألواح القالب. تساعد العناصر التوجيهية في الحفاظ على اصطفاف كل شيء. وهذا يساعدك على الحصول على نفس النتيجة في كل مرة.

هيكل القالب الجيد يمنحك:

• دعم قوي للختم

• محاذاة دقيقة للورقة

• حياة طويلة لموتك

يمكنك أيضًا إضافة أجهزة أمان وفتحات خردة لجعل الأشياء أكثر أمانًا ونظافة.

إرشادات نصف قطر القالب (سمك 5-10x)

يجب عليك اتباع قواعد نصف قطر القالب عند تصميم ختم الألومنيوم. نصف القطر هو المنحنى عند الحافة حيث تنحني الورقة. بالنسبة للألمنيوم، يمكنك استخدام نصف قطر يتراوح من 5 إلى 10 أضعاف سمك الورقة. يساعدك هذا على إيقاف التشققات ويحافظ على قوة الجزء.

على سبيل المثال، إذا كان سمك الورقة 1 مم، فإنك تستخدم نصف قطر القالب بين 5 مم و10 مم. تساعدك هذه القاعدة في الحصول على انحناءات سلسة ونتائج أفضل.

ملحوظة: استخدام نصف قطر القالب الصحيح يساعد أيضًا على بقاء أدواتك لفترة أطول.

التصنيع باستخدام الحاسب الآلي من أجل الدقة

أنت تستخدم التصنيع باستخدام الحاسب الآلي لتصنيع أجزاء القالب بدقة عالية. تقوم آلات CNC بقطع وتشكيل أجزاء القالب تمامًا كما تحتاج. هذه الخطوة مهمة لأنها تمنحك مقاسات ضيقة وأسطح ناعمة.

التصنيع باستخدام الحاسب الآلي يساعدك على:

• اصنع أشكالًا معقدة للختم

• احصل على نفس الحجم والشكل في كل مرة

• انخفاض الأخطاء في هذه العملية

يمكنك أيضًا استخدام التصنيع باستخدام الحاسب الآلي لإنهاء أسطح القالب. وهذا يجعل الورقة تتحرك بسلاسة ويساعدك على تجنب الخدوش.

نصيحة: يعد التصنيع باستخدام الحاسب الآلي مهمًا لمشاريع قوالب الختم عالية الجودة. يساعدك على تلبية معايير السيارة الصارمة وتصنيع أجزاء موثوقة.

عليك اتباع أساسيات التصميم هذه في كل مشروع. يمكنك التحقق من هيكل القالب واستخدام نصف القطر الصحيح والثقة في التصنيع باستخدام الحاسب الآلي للحصول على أفضل النتائج. تساعدك هذه الخطوات على صنع أختام ألمنيوم قوية وخفيفة ودقيقة للسيارات الحديثة.

اختيار المواد لألواح الألمنيوم المموجة

يجب عليك اختيار المادة المناسبة لمشروع قالب الختم الخاص بك. المادة التي تختارها تغير مدى جودة عمل القالب. كما أنه يؤثر أيضًا على مدى قوة الجزء النهائي الخاص بك. يجب عليك اختيار سبائك الألومنيوم التي تناسب احتياجاتك في التصميم والختم.

اختيار سبائك الألومنيوم المناسبة

هناك العديد من سبائك الألومنيوم التي يمكنك استخدامها. كل واحد لديه ميزات خاصة لختم وصنع الأجزاء. تنحني بعض السبائك دون أن تنكسر. والبعض الآخر يبقى أقوياء عند الضغط عليه بشدة. أنت تريد سبيكة قوية وسهلة التشكيل ولا تصدأ.

فيما يلي جدول يوضح ما يجب البحث عنه عند اختيار سبيكة:

نصيحة: اختر سبيكة تناسب احتياجاتك في التصميم والختم. يساعدك هذا على صنع أجزاء سيارة قوية وخفيفة وآمنة.

الخصائص: القوة، القابلية للتشكيل، مقاومة التآكل

يجب أن تكون صفائح الألمنيوم قوية وسهلة التشكيل. تحافظ القوة على سلامة الأجزاء في حالة وقوع حادث. القابلية للتشكيل تعني أنه يمكنك ثني الورقة وختمها دون تشققات. مقاومة التآكل تعني أن أجزائك تدوم لفترة أطول، حتى في الأحوال الجوية السيئة.

• القوة: اختر سبيكة لا تنكسر تحت القوة. وهذا يساعد قالبك على صنع أجزاء آمنة للسيارات.

• القابلية للتشكيل: اختر مادة تنحني وتتشكل بسهولة. وهذا يجعل الختم أسهل ويقلل من النفايات.

• مقاومة التآكل: استخدم الألومنيوم الذي لا يصدأ. لا تحتاج إلى طلاءات إضافية، لذلك يمكنك توفير الوقت والمال.

يمكنك اختبار هذه الأشياء قبل البدء في صنع الكثير من الأجزاء. يساعدك هذا على اكتشاف المشكلات مبكرًا والحصول على أفضل النتائج.

اعتبارات سمك الورقة

عليك أن تقرر مدى سماكة ورقة الألومنيوم الخاصة بك. يغير السُمك كيفية تشكيل القالب للمعدن. كما أنه يغير مدى قوة الجزء الخاص بك. الصفائح السميكة أقوى ولكن يصعب ختمها. من السهل تشكيل الصفائح الرقيقة ولكنها قد لا تكون قوية بما فيه الكفاية.

• تستخدم معظم أجزاء السيارة صفائح تتراوح سماكتها بين 0.5 ملم و2 ملم.

• استخدم قواعد نصف قطر القالب لإيقاف الشقوق. يساعد نصف القطر الأكبر في الحصول على صفائح أكثر سمكًا.

• اختبر سماكات مختلفة للعثور على أفضل مزيج من القوة وقابلية التشكيل.

ملحوظة: قم دائمًا بمطابقة سمك الورقة مع عملية التصميم والختم الخاصة بك. وهذا يساعدك على صنع أجزاء آمنة وموثوقة.

تخطيط الشريط والتحسين الفارغ

تريد استخدام صفائح الألمنيوم الخاصة بك بأفضل طريقة. يساعدك تخطيط الشريط الجيد والتحسين الفارغ على توفير المواد وخفض التكاليف. أنت تعمل مع مهندسي الأدوات لتصميم الأجزاء التي تتلاءم بشكل جيد مع كل ورقة.

تعظيم الاستفادة من المواد

يمكنك ترتيب الأجزاء الخاصة بك على الورقة لاستخدام أكبر قدر ممكن من المواد. وهذا ما يسمى التعشيش الفعال. تريد تركيب العديد من الأجزاء على ورقة واحدة وترك القليل من الخردة.

• صمم الأجزاء الخاصة بك لتناسب ورقة واحدة.

• استخدم أحجام الأوراق القياسية لتجنب التكاليف الإضافية.

• اجعل تخطيطك أفضل لتقليل الخردة.

نصيحة: العمل مع مهندسي الأدوات. إنها تساعدك على تصميم تخطيطات توفر المواد وتحسن جودة الختم.

تقليل النفايات

يجب عليك ترك مساحة كافية حول كل جزء. هذه المساحة تسمى بدل. تستخدم معظم التصميمات ¼ بوصة إلى ½ بوصة من البدل. في بعض الأحيان تحتاج إلى منطقة ميتة من 1 إلى 4 بوصة في الاتجاه Y. تأكد من أن الجزء الخاص بك يناسب حجم الورقة القياسي.

• اترك مساحة كافية للقطع والتركيب.

• خطط للتخطيط الخاص بك لتجنب الكثير من الخردة.

• تأكد من أن حجم الجزء الخاص بك يطابق حجم الورقة.

تساعدك معرفة قواعد تصميم الختم المعدني على صنع أجزاء أفضل وإنفاق أقل. يمكنك الحصول على المزيد من الأجزاء من كل ورقة وإهدار مواد أقل.

المحاكاة والتحقق من الصحة

تحتاج إلى اختبار تصميم قالب الختم الخاص بك قبل عمل الكثير من الأجزاء. تساعدك المحاكاة والتحقق من الصحة على اكتشاف المشكلات مبكرًا وتحسين تصميمك.

FEA والنماذج الأولية

يمكنك استخدام تحليل العناصر المحدودة (FEA) للتحقق من التصميم الخاص بك. توضح FEA كيف سيتفاعل قالبك وصفائح الألومنيوم مع القوة والحرارة والضغط. يمكنك معرفة ما إذا كان تصميمك سيعمل أم إذا كنت بحاجة إلى تغييره.

أنت أيضًا تصنع نماذج أولية. هذه هي أجزاء عينة مصنوعة من القالب الخاص بك. يمكنك اختبارها لمعرفة ما إذا كانت تلبي أهداف التصميم الخاصة بك. تساعدك النماذج الأولية على حل المشكلات قبل البدء في صنع الكثير من الأجزاء.

تجريب والتكيف

بعد المحاكاة والنماذج الأولية، يمكنك إجراء تجربة تجريبية. يمكنك استخدام القالب الخاص بك لختم بعض الأوراق والتحقق من النتائج. أنت تبحث عن الشقوق والانحناءات والملاءمة. إذا وجدت مشاكل، يمكنك تعديل تصميم القالب أو العملية.

• قم بإجراء تجربة باستخدام قالب الختم الخاص بك.

• التحقق من الأجزاء عن الأخطاء أو العيوب.

• قم بتغيير القالب أو العملية لإصلاح أي مشاكل.

نصيحة: تساعدك المحاكاة والنماذج الأولية والاختبارات على صنع قوالب جيدة وأجزاء من الألومنيوم عالية الجودة. يمكنك تجنب الأخطاء المكلفة وتحسين الإنتاج.

التحديات في ختم الورقة المموجة

عند ختم صفائح الألمنيوم المموجة، تواجه بعض المشاكل. هذه المشاكل يمكن أن تجعل الأجزاء الخاصة بك أقل جودة. يمكنهم أيضًا أن يجعلوا قالبك يتآكل بشكل أسرع. إذا كنت على علم بهذه المشكلات، فيمكنك اتخاذ خيارات أفضل وإصلاح العملية.

Springback والانتعاش المرن

يحدث Springback عندما يحاول الألومنيوم العودة إلى شكله القديم بعد الانحناء. وهذا ما يسمى الانتعاش المرن. ينحني المعدن، لكن القوى الداخلية تدفعه إلى الخلف. ترى المزيد من الزنبرك إذا كان المعدن أقوى، أو كان الانحناء أكبر، أو كانت الزاوية أكبر.

التنبؤ والتعويض

يمكنك تخمين مقدار الارتداد الذي سيحدث من خلال النظر في خصائص صفائح الألمنيوم الخاصة بك. أشياء مثل معامل المرونة، وقوة الخضوع، والمادة المتصلبة. إذا كنت تعرف هذه الأرقام، يمكنك التخطيط لعودة الربيع قبل الختم.

للتحكم في Springback، يمكنك:

• ثني الجزء أكثر قليلاً مما تحتاجه. وبهذه الطريقة يعود إلى المكان الصحيح.

• استخدم العملات المعدنية أو التوقيع المساحي. اضغط بقوة على الانحناء للحفاظ على الشكل.

• تغيير تصميم القالب الخاص بك. استخدم تحليل العناصر المحدودة (FEA) لاختبار وإصلاح نموذج CAD الخاص بك قبل صنع القالب.

نصيحة: تحقق دائمًا من قوة المادة وسمكها قبل الختم. يساعدك هذا على ضبط الزوايا والقوى الصحيحة.

التجاعيد والعيوب السطحية

تعتبر التجاعيد والعيوب السطحية شائعة عند ختم صفائح الألمنيوم المموجة. التجاعيد تجعل الورقة تبدو متموجة أو غير مسطحة. العيوب السطحية هي أشياء مثل الخدوش أو الخدوش أو العلامات.

تعديلات القالب لمنع العيوب

يمكنك إيقاف هذه المشاكل عن طريق تغيير القالب والعملية. غالبًا ما يحدث التجاعيد إذا لم تستخدم ما يكفي من قوة الحامل الفارغ، أو استخدمت إزالة القالب الخاطئة، أو إذا لم تتحرك المادة بالتساوي. يمكن أن تحدث عيوب السطح إذا كان قالبك قديمًا أو إذا لم تتعامل مع الورقة بعناية.

وفيما يلي جدول يوضح العيوب الشائعة وكيفية إيقافها:

ملحوظة: تحقق من عدم اهتراء قالبك وحافظ على نظافة ملاءاتك. هذا يساعدك على تجنب العديد من مشاكل الختم.

تآكل الأداة وصيانتها

يتعرض قالبك لضغط كبير أثناء الختم. مع مرور الوقت، يمكن أن يتآكل القالب أو يتلف. هذا يمكن أن يجعل الأجزاء المختومة أسوأ ويسبب أخطاء.

المعالجات السطحية لطول العمر

يمكنك مساعدة نردك على الاستمرار لفترة أطول باستخدام معالجات سطحية خاصة. تجعل هذه المعالجات القالب أكثر صلابة وتساعده على مقاومة التآكل. يجب عليك أيضًا الحفاظ على نظافة القالب والتحقق منه كثيرًا بحثًا عن أي ضرر.

تتضمن بعض الطرق لحماية قالبك ما يلي:

• وضع طبقات تقلل من الاحتكاك والتآكل

• استخدام التشحيم المناسب عند الختم

• حفظ القالب الخاص بك في مكان جاف ونظيف

نصيحة: الصيانة الجيدة تحافظ على عمل القالب لفترة أطول وتساعدك على صنع أجزاء مختومة بشكل أفضل.

قد تواجه أيضًا مشكلات أخرى، مثل أن يصبح سطح الألومنيوم صدئًا أو أن اللحام لا يعمل بشكل جيد. يمكنك إصلاح هذه المشكلة عن طريق تخزين الأوراق بالطريقة الصحيحة، واستخدام الغراء المناسب، والحفاظ على مساحة العمل نظيفة. ويوضح الجدول أدناه المزيد من المشاكل وكيفية حلها:

إذا كنت تعرف هذه التحديات واستخدمت الإصلاحات الصحيحة، فيمكنك تحسين عملية الختم لديك والحصول على صفائح الألمنيوم المموجة الجيدة في كل مرة.

ختم مكونات القالب ووظائفه

مجموعة القالب والقاعدة

تبدأ كل مشروع ختم بمجموعة قوالب وقاعدة قوية . مجموعة القالب تجمع جميع الأجزاء معًا وتبقيها في المكان المناسب أثناء الختم. تدعم القاعدة القالب بالكامل وتعلقه بآلة الضغط. أنت بحاجة إلى قاعدة صلبة للتعامل مع القوة الناتجة عن ختم صفائح الألمنيوم. إذا كانت القاعدة ضعيفة، فقد يتحرك حجر النرد الخاص بك أو ينكسر. قد يتسبب هذا في حدوث أخطاء في الأجزاء المختومة.

تشتمل مجموعة القالب على ألواح وفواصل ومثبتات. هذه الأجزاء تحافظ على كل شيء في مكانه. يمكنك استخدام أعمدة التوجيه والبطانات الموجودة في مجموعة القوالب لمساعدة الأجزاء العلوية والسفلية على التحرك بشكل مستقيم لأعلى ولأسفل. وهذا يضمن أن عملية الختم الخاصة بك تظل دقيقة. تساعدك مجموعة القوالب والقاعدة الجيدة على صنع أجزاء عالية الجودة في كل مرة.

وفيما يلي جدول يوضح المكونات الرئيسية ووظيفتها:

اللكمات ويموت

اللكمات والقوالب تشكل صفائح الألمنيوم أثناء الختم. يتم دفع المثقاب إلى داخل الورقة، ويدعمها القالب من الأسفل. يمكنك استخدام أشكال مختلفة من اللكمات والقوالب لصنع أجزاء مختلفة. على سبيل المثال، يمكنك عمل ثقوب أو ثنيات أو قواطع. يجب أن تتناسب اللكمة والموت معًا بشكل وثيق جدًا. يساعدك هذا المقاس الضيق على الحصول على حواف نظيفة والشكل الصحيح.

اخترت مادة التثقيب والقالب بناءً على نوع الألومنيوم وسمك الورقة. تدوم المواد الأكثر صلابة لفترة أطول وتمنحك المزيد من الأجزاء المختومة قبل أن تبلى. تحتاج أيضًا إلى التحقق من الثقب والموت من أجل التآكل. إذا رأيت تلفًا، فيجب عليك استبدالها للحفاظ على سلاسة عملية الختم.

نصيحة: قم دائمًا بمطابقة حجم الثقب والقالب مع تصميم الجزء الخاص بك. يساعدك هذا على تجنب التشققات والعيوب في صفائح الألمنيوم المختومة.

المتعريات ومنصات الضغط

تساعدك أدوات المتعرية ومنصات الضغط على إزالة صفائح الألمنيوم من القالب بعد الختم. يقوم المتعري بدفع الورقة بعيدًا عن المثقاب حتى لا تلتصق. وهذا يبقي عمليتك تتحرك بسرعة. تعمل وسادات الضغط على تثبيت الورقة في مكانها أثناء الختم. أنها تمنع الورقة من التحرك أو التجاعيد.

يمكنك ضبط وسادات الضغط لتتناسب مع سمك ونوع الألومنيوم. إذا استخدمت الكثير من الضغط، فقد تتلف الورقة. إذا كنت تستخدم كمية قليلة جدًا، فقد تنزلق الورقة أو تتجعد. تعمل أدوات التعرية ووسادات الضغط معًا لتمنحك أجزاء مختومة نظيفة ودقيقة.

• المتعريات: قم بإزالة الورقة من المثقاب بعد الختم.

• منصات الضغط: أمسك الورقة بثبات أثناء الختم.

ملاحظة: أدوات التعرية الجيدة ووسادات الضغط تساعدك على تجنب الانحشار والحفاظ على عمل خط الختم بسلاسة.

دليل الدبابيس والمحاذاة

تلعب دبابيس التوجيه دورًا رئيسيًا في التأكد من أن قالب الختم الخاص بك يعمل بشكل صحيح. يمكنك استخدام دبابيس التوجيه للحفاظ على الأجزاء العلوية والسفلية من القالب مصطفة أثناء كل دورة ختم. عندما تضغط على القالب، تساعد دبابيس التوجيه الأجزاء المتحركة على البقاء في المسار الصحيح. وهذا يحافظ على دقة صفائح الألمنيوم المختومة ويقلل من الأخطاء.

أنت بحاجة إلى محاذاة جيدة لصنع قطع غيار سيارات عالية الجودة. إذا لم تصطف أجزاء القالب، فقد تحصل على حواف غير مستوية أو أشكال خاطئة أو حتى تلحق الضرر بالنرد. تساعدك دبابيس التوجيه على تجنب هذه المشكلات. أنها تتناسب مع البطانات أو الثقوب في مجموعة القالب. يتيح هذا التصميم للدبابيس التحرك بسلاسة ويحافظ على كل شيء في مكانه.

فيما يلي بعض الأسباب التي تجعل دبابيس التوجيه والمحاذاة مهمة:

• تحصل على أجزاء مختومة دقيقة في كل مرة.

• يمكنك تقليل خطر تآكل الأداة وتلفها.

• أنت تجعل عملية الختم الخاصة بك أكثر أمانًا.

• يمكنك تقليل الخردة وحفظ المواد.

نصيحة: تحقق دائمًا من دبابيس الدليل الخاصة بك للتأكد من عدم ارتدائها. استبدلها إذا رأيت خدوشًا أو انحناءات. هذا يبقي قالبك يعمل بشكل جيد.

يمكنك رؤية الوظائف الرئيسية لدبابيس التوجيه والمحاذاة في الجدول أدناه:

تحتاج إلى تثبيت دبابيس التوجيه في الأماكن الصحيحة على مجموعة القوالب الخاصة بك. تستخدم معظم القوالب اثنين أو أربعة دبابيس توجيه. يمكنك وضعها في الزوايا أو على طول الجوانب. يمنحك هذا الإعداد أفضل محاذاة ودعم.

عندما تقوم بإعداد قالب الختم الخاص بك، تحقق من دبابيس التوجيه للتأكد من استقامتها. تأكد من أن البطانات نظيفة وخالية من الأوساخ. قم بتشحيم المسامير إذا لزم الأمر. يساعد ذلك على تحريك القالب بسلاسة ويحافظ على مظهر أجزائك جيدًا.

يمكنك أيضًا استخدام كتل المحاذاة أو نقاط التوقف للحصول على دعم إضافي. تعمل هذه الأجزاء مع دبابيس التوجيه للحفاظ على كل شيء في مكانه. إذا قمت بختم صفائح الألومنيوم السميكة أو الثقيلة، فقد تحتاج إلى دبابيس توجيه أقوى.

ملاحظة: تساعدك المحاذاة الجيدة على تجنب الأخطاء المكلفة. تحصل على أجزاء أفضل ويدوم موتك لفترة أطول.

يجب عليك تدريب فريقك للتحقق من دبابيس التوجيه والمحاذاة قبل كل عملية ختم. هذه الخطوة البسيطة يمكن أن توفر لك الوقت والمال. إذا حافظت على دبابيس التوجيه الخاصة بك في حالة جيدة، فستعمل عملية الختم بسلاسة وأمان.

ختم عوامل تكلفة تصميم القالب

تكاليف المواد والسبائك

عليك أن تفكر في تكاليف المواد والسبائك عندما تخطط لمشروع الختم الخاص بك. نوع سبائك الألومنيوم الذي تختاره يغير السعر الإجمالي. بعض السبائك تكلف أكثر لأنها تتمتع بقوة أو قابلية تشكيل أفضل. يستخدم آخرون المواد المعاد تدويرها لتوفير المال. تحتاج أيضًا إلى التفكير في النفايات. لا تصبح كل صفائح الألمنيوم جزءًا نهائيًا. يتم قطع بعضها أثناء الختم.

فيما يلي جدول يوضح أسعار السبائك الشائعة وكيفية تأثير النفايات على صافي التكلفة لكل جزء:

إذا اخترت سبيكة متميزة، فإنك تدفع أكثر مقابل كل جزء. إذا كنت تستخدم المزيج المعاد تدويره، فإنك تخفض تكاليفك. تحقق دائمًا من عامل النفايات. حتى التغيير البسيط في النفايات يمكن أن يرفع التكلفة الإجمالية. يجب عليك العمل مع المورد الخاص بك للحصول على أفضل الأسعار وأقل هدر لمشروع قوالب الختم الخاص بك.

نصيحة: يساعدك اختيار السبيكة المناسبة على تحقيق التوازن بين التكلفة والقوة والجودة في عملية الختم.

تكاليف التصنيع والتصنيع

تشكل تكاليف التصنيع والتصنيع جزءًا كبيرًا من ميزانية قوالب الختم الخاصة بك. أنت تدفع مقابل أكثر من مجرد المواد الخام. أنت تدفع أيضًا مقابل العمل اللازم لتشكيل قالبك وإنهائه وتسليمه. تضيف كل خطوة إلى التكلفة الإجمالية.

يجب عليك إلقاء نظرة على عناصر التكلفة الرئيسية هذه:

• تكلفة المواد

• تكلفة الشحن لكل ناتج مفيد (قطعة)

• تكلفة وثائق التصميم

• تكلفة الطوابع

• تكلفة التشغيل مقسومة على العمر المقدر للطوابع

• تكلفة الإصلاح المتوسط ​​والثانوي للطوابع

• تكلفة قطع الغيار

• تكلفة التحول مقسومة على معدل الإنتاج

تؤثر العوامل الأخرى أيضًا على تكاليف قالب الختم:

• الأدوات ويموت الاستثمار

• متطلبات المواد

• تعقيد الجزء

• مراقبة الجودة والتوثيق

• الاستخدام السنوي المقدر (EAU)

• تكاليف الشحن

إذا كان الجزء الخاص بك معقدًا، فستدفع أكثر مقابل التشغيل الآلي. إذا كنت بحاجة إلى جودة عالية، فإنك تنفق المزيد على الفحص والتوثيق. يمكنك خفض التكاليف عن طريق صنع أجزاء بسيطة واستخدام تصميمات القالب القياسية. خطط دائمًا لعملية الختم الخاصة بك لتتناسب مع ميزانيتك واحتياجات الإنتاج.

الصيانة وعمر الأداة

يجب أن تحافظ على قالب الختم الخاص بك في حالة جيدة للحصول على أكبر قيمة. تشمل تكاليف الصيانة التنظيف والإصلاحات واستبدال الأجزاء البالية. إذا تخطيت الصيانة، فإن قالبك يتآكل بشكل أسرع. وهذا يؤدي إلى مزيد من التوقف وارتفاع التكاليف.

عمر الأداة يعني عدد الأجزاء التي يمكنك صنعها قبل أن تحتاج إلى قالب جديد. تدوم مواد القالب الأكثر صلابة لفترة أطول ولكنها تكلف أكثر في البداية. إذا قمت بختم صفائح الألمنيوم السميكة أو الصلبة، فقد يتآكل قالبك عاجلاً. يجب عليك تتبع عمر الأداة والتخطيط للإصلاحات أو الاستبدالات.

• تنظيف القالب الخاص بك بعد كل نوبة.

• تحقق من وجود شقوق أو تآكل قبل كل جولة.

• استبدل الأجزاء البالية على الفور.

ملحوظة: الصيانة الجيدة تحافظ على سير عملية الختم بسلاسة وتساعدك على تجنب الأعطال المكلفة.

تعقيد التصميم وحجم الإنتاج

عندما تخطط لمشروع قالب ختم، عليك أن تفكر في مدى تعقيد تصميمك وعدد الأجزاء التي تريد صنعها. يؤدي هذان العاملان إلى تغيير تكلفة قوالب ختم صفائح الألمنيوم المموجة الخاصة بسياراتك بطرق كبيرة.

إذا اخترت قالبًا بسيطًا لشكل قياسي، فإنك تنفق أموالًا أقل. تستخدم القوالب البسيطة الهندسة الأساسية وأجزاء أقل. يمكنك جعلها أسرع وبجهد أقل. إذا كنت تريد قالبًا معقدًا لشكل خاص، فأنت تدفع أكثر. تحتاج القوالب المعقدة إلى هندسة متقدمة، وتصنيع أكثر تفصيلاً، واختبارات إضافية. قد تحتاج إلى ميزات خاصة مثل التشكيل متعدد المراحل أو التفاوتات الصارمة. هذه الأشياء تضيف إلى التكلفة الخاصة بك.

حجم الإنتاج مهم أيضا. إذا قمت بتصنيع العديد من الأجزاء، فإنك تقوم بتوزيع التكاليف الثابتة على المزيد من الوحدات. وهذا يقلل من تكلفة كل جزء. يتيح لك الإنتاج بكميات كبيرة استخدام وفورات الحجم. يمكنك شراء المواد بكميات كبيرة وتشغيل الآلات لفترات أطول. يمكنك توفير المال على الإعداد والأدوات. إذا قمت بتصنيع أجزاء قليلة فقط، فإنك تدفع أكثر مقابل كل جزء لأن تكاليف الإعداد والأدوات تظل كما هي.

يؤثر حجم الدفعة على كفاءتك. إذا قمت بتشغيل دفعات كبيرة، فإنك تقضي وقتًا أقل في إعداد الأجهزة. يمكنك تقليل وقت التوقف عن العمل والحفاظ على تقدم العملية. الدفعات الصغيرة تعني أنك تتوقف وتبدأ في كثير من الأحيان، مما يضيع الوقت ويزيد التكاليف.

وفيما يلي جدول يوضح كيفية عمل هذه العوامل:

نصيحة: إذا كنت ترغب في خفض تكاليف قالب الختم، فحاول إبقاء تصميمك بسيطًا والتخطيط لعمليات إنتاج أكبر.

يجب عليك التحدث مع فريقك الهندسي قبل البدء. اسألهم عما إذا كان بإمكانك استخدام الأشكال أو الميزات القياسية. تحقق مما إذا كان بإمكانك دمج الأجزاء أو استخدام خطوات أقل في العملية. إذا كنت تتوقع تصنيع آلاف الأجزاء، فاستثمر في قالب عالي الجودة. إذا كنت تحتاج فقط إلى القليل منها، فابحث عن طرق لتبسيط تصميمك.

يمكنك أيضًا العمل مع المورد الخاص بك للعثور على أفضل حجم للدفعة. اسألهم كيف يمكنك تشغيل دفعات أطول أو استخدام الأدوات المشتركة. وهذا يساعدك على توفير المال والحصول على نتائج أفضل.

تعقيد التصميم وحجم الإنتاج يشكلان ميزانية قالب الختم الخاصة بك . إذا فهمت هذه العوامل، فيمكنك اتخاذ خيارات ذكية والتحكم في تكاليفك. يمكنك الحصول على أجزاء ألومنيوم قوية وموثوقة دون إنفاق الكثير.

نصائح للحصول على ختم عالي الجودة وفعال من حيث التكلفة

تصميم لقابلية التصنيع

يمكنك جعل الختم أفضل من خلال التفكير في قابلية التصنيع. وهذا يعني أنك تقوم بتصميم أجزاء من صفائح الألمنيوم المموجة التي يسهل تصنيعها وأقل تكلفة. عندما تخطط لقابلية التصنيع، فإنك تتجنب المشكلات التي تؤدي إلى إبطاء العمل أو هدر المواد.

جرب هذه الأفكار:

• غيّر تصميمك لإزالة البقع البطيئة. يساعدك هذا على الانتقال من التصميم إلى الختم بشكل أسرع.

• اختر الأشكال والميزات التي يمكن لقالب الختم الخاص بك التعامل معها. ابتعد عن الزوايا الحادة والانحناءات الصعبة.

• ضع الثقوب والقواطع في الأماكن التي لا تجعل الورقة ضعيفة أو تختم بشكل أقوى.

• قم بتعيين تفاوتات واضحة حتى يجعل قالبك الأجزاء مناسبة بشكل جيد في كل مرة.

• اختر المواد التي تعمل بشكل جيد مع عملية الختم وتصميم القالب.

إذا اتبعت هذه الخطوات، يمكنك توفير الوقت واستخدام مواد أقل. يمكنك أيضًا الحصول على أجزاء مختومة تعمل بشكل أفضل. التصميمات المصممة للتصنيع تدوم لفترة أطول وتقوم بعمل أفضل في السيارات.

نصيحة: تحقق دائمًا من تصميمك مع فريق الختم الخاص بك قبل البدء. يساعدك هذا على اكتشاف المشكلات مبكرًا وإجراء تغييرات توفر الوقت والمال.

توحيد المكونات

يمكنك توفير المال وصنع أجزاء أفضل باستخدام المكونات القياسية في تصميم قالب الختم الخاص بك . عند استخدام الأجزاء المشتركة، يكون من الأسهل تركيبها وإصلاحها واستبدالها. يحافظ التوحيد القياسي على عملية الختم الخاصة بك بسيطة وموثوقة.

فيما يلي بعض الأشياء الجيدة حول التوحيد القياسي:

• أنت لا تضيع الوقت في البحث عن أجزاء خاصة.

• ترتكب أخطاء أقل لأن فريقك يعرف كل جزء.

• يمكنك شراء الأجزاء بكميات كبيرة، مما يساعد عند تصنيع الكثير من الأجزاء وتوفير المال.

• يمكنك إصلاح الأمور بشكل أسرع لأن لديك قطع غيار جاهزة.

حاول استخدام دبابيس التوجيه والبطانات والمثبتات القياسية في تصميم القالب الخاص بك. إذا كانت قوالب الختم الخاصة بك متشابهة، فأنت تحتاج فقط إلى تدريب فريقك مرة واحدة ويمكنهم استخدام هذه المهارة في العديد من الوظائف.

ملحوظة: يساعدك التوحيد القياسي على صنع الكثير من الأجزاء ويحافظ على عمل خط الختم بشكل جيد.

تعاون الموردين

إن العمل بشكل وثيق مع الموردين الخاصين بك يمكن أن يجعل عملية الختم الخاصة بك أفضل ويوفر المال. يجب أن تخبرهم بأهداف التصميم الخاصة بك واحتياجات الختم. يمكن للموردين تقديم المشورة بشأن مواد القوالب واختيارات الألواح وكيفية صنع الأجزاء الخاصة بك.

عندما تعملون معًا، تحصلون على:

• مواد جديدة تساعد في الحصول على نتائج الختم.

• المساعدة في تصميم القالب ليتناسب مع احتياجاتك.

• تسليم أسرع للأجزاء للطلبات الكبيرة.

• دعم لإصلاح المشاكل وتحسين العملية الخاصة بك.

اسأل المورد الخاص بك عن أفضل سبائك الألومنيوم لقوالب الختم الخاصة بك. يمكنهم اقتراح خيارات توازن بين التكلفة والأداء. إذا كنت تخطط لتصنيع الكثير من الأجزاء، فيمكن للمورد الخاص بك مساعدتك في طلب ما يكفي من المواد والحفاظ على حركة خط الختم الخاص بك.

نصيحة: قم ببناء علاقة جيدة مع المورد الخاص بك. يساعدك هذا على حل المشكلات بسرعة والحفاظ على سير عملية الختم بشكل جيد.

التحسين المستمر

يمكنك تحسين عملية الختم الخاصة بك عن طريق التحسين كل يوم. وهذا يعني أنك تبحث عن طرق للعمل بشكل أكثر ذكاءً وإنفاق أموال أقل. لا تنتظر ظهور المشاكل. تجد تغييرات صغيرة تساعدك على صنع أجزاء أفضل وتوفير المال.

يمكنك استخدام طرق مختلفة للحفاظ على قوة عملية ختم القالب. فيما يلي جدول يوضح بعض الطرق الجيدة:

يمكنك أيضًا استخدام حيل الختم الذكية لجعل الأمور أسرع وأكثر دقة. يساعدك الختم التدريجي على تصنيع الكثير من الأجزاء بسرعة وتوفير المال. يمنحك التقطيع الدقيق أجزاء ذات حواف ناعمة وأشكال جيدة. تتيح لك الأتمتة والروبوتات ختم الأوراق بشكل أسرع وارتكاب أخطاء أقل.

يمكنك مزج الأفكار الإبداعية مع التخطيط الدقيق للحصول على نتائج رائعة. حاول أن تجعل ختم الأجزاء الصلبة أسهل. يمكن أن يساعد الختم التدريجي في هذا الأمر. يمكنك أيضًا استخدام الأتمتة للتأكد من أن كل جزء يبدو متماثلًا وملائمًا بشكل صحيح.

فيما يلي بعض الخطوات التي يمكنك اتباعها لمواصلة التحسن:

• تحقق من قوالب الختم الخاصة بك في كثير من الأحيان بحثًا عن أي ضرر أو تآكل.

• قم بتعليم فريقك اكتشاف المشكلات مبكرًا وحلها بسرعة.

• استخدم بيانات الجهاز لمعرفة أين يمكنك القيام بعمل أفضل.

• اطلب من فريقك أفكارًا لجعل الختم أفضل.

• جرب مواد جديدة أو تصميمات قوالب لمعرفة ما إذا كانت تعمل بشكل جيد.

نصيحة: تتراكم التغييرات الصغيرة بمرور الوقت. إذا واصلت تحسين عمليتك، فسوف تصنع أجزاء أفضل وتنفق أموالًا أقل.

يجب عليك دائمًا البحث عن طرق لجعل خط الختم الخاص بك أكثر أمانًا وثباتًا. تساعدك الفحوصات المنتظمة والتدريب الجيد على تجنب الأخطاء. إذا كنت تستخدم التصنيع الخالي من الهدر ومراقبة الجودة، فيمكنك العثور على النفايات وإصلاحها. تساعدك الأتمتة على الحفاظ على الختم بسرعة وثبات.

التحسين المستمر لا يقتصر فقط على حل المشاكل. يتعلق الأمر بجعل عملية الختم الخاصة بك أفضل كل يوم. إذا استخدمت هذه الأفكار، فسوف ترى أجزاء أفضل، وتكاليف أقل، وعملاء أكثر سعادة.

يمكنك صنع صفائح مموجة جيدة من الألومنيوم للسيارات باستخدام خطوات ذكية. أولاً، اختر أفضل السبائك والمزاج المناسب لعملك. استخدم تصميم قالب قوي للحصول على الحجم المناسب وإزالة النفايات بسهولة.

• حافظ على ضبط مسارات تحويل الخردة وارتفاعات السكاكين بشكل صحيح لتحريك النفايات بسرعة.

• تحقق من الجودة في كل خطوة لإيقاف الأخطاء وتوفير المال.

• اختر السبائك التي تناسب كل جزء حتى تعمل بشكل جيد وتدوم لفترة أطول.
  إذا اتبعت هذه النصائح، فإنك تعمل بشكل أسرع وتحصل على نتائج جيدة في كل مرة.




التعليمات

ما هي أفضل سبائك الألومنيوم لألواح السيارات المموجة؟

يجب عليك اختيار سبائك سلسلة 6000 أو 5000. توفر هذه السبائك قوة جيدة، وسهولة التشكيل، ومقاومة قوية للتآكل. اطلب من المورد الخاص بك الحصول على المشورة بناءً على احتياجات الجزء الخاص بك.

كيف يمكنك منع الشقوق أثناء الختم؟

يمكنك استخدام نصف قطر القالب الذي يتراوح من 5 إلى 10 أضعاف سمك الورقة. وهذا يساعد الألومنيوم على الانحناء بسلاسة. تحقق دائمًا من سمك الورقة والسبائك قبل البدء في الختم.

لماذا يحدث Springback في ختم الألومنيوم؟

يحدث Springback لأن الألومنيوم يحاول العودة إلى شكله الأصلي بعد الانحناء. يمكنك التنبؤ بعودة الربيع عن طريق اختبار قوة السبيكة وسمكها. اضبط تصميم القالب الخاص بك للتحكم في Springback.

كم مرة يجب عليك الحفاظ على قوالب الختم؟

يجب عليك تنظيف وفحص قوالبك بعد كل نوبة عمل. استبدل الأجزاء البالية على الفور. تساعدك الصيانة الدورية على تجنب الأعطال وتحافظ على تشغيل خط الختم بسلاسة.

ما هو السبب الرئيسي للتجاعيد في الأوراق المختومة؟

يحدث التجاعيد غالبًا عندما تستخدم قوة حامل فارغة قليلة جدًا أو تكون إزالة القالب خاطئة. يمكنك إصلاح ذلك عن طريق ضبط الضغط والتحقق من تصميم القالب الخاص بك.

هل يمكنك استخدام الألومنيوم المعاد تدويره لختم السيارات؟

نعم، يمكنك استخدام الألومنيوم المعاد تدويره. فهو يساعد على خفض التكاليف ويدعم الاستدامة. تأكد من أن السبائك المعاد تدويرها تلبي احتياجات القوة وقابلية التشكيل قبل استخدامها.

كيف يمكنك تقليل النفايات المادية في الختم؟

يمكنك تصميم تخطيطات شريطية فعالة واستخدام أحجام الأوراق القياسية. اعمل مع مهندسي الأدوات لتداخل الأجزاء بشكل وثيق. يساعدك هذا في الحصول على المزيد من الأجزاء من كل ورقة ويقلل الخردة.

ما هو دور التصنيع باستخدام الحاسب الآلي في صنع القوالب؟

أجزاء التصنيع باستخدام الحاسب الآلي تموت بدقة عالية. تحصل على مقاسات ضيقة وأسطح ناعمة. تساعدك الآلات CNC على صنع قوالب معقدة تلبي معايير السيارات الصارمة.
