أساسيات تصميم Die Die: دليل عملي 2025 للمهندسين

هل تساءلت يومًا كيف تتشكل الأجزاء المعدنية بدقة وسرعة؟ تصميم Die Deal هو السر وراء سرعة التصنيع الحديثة والدقة.

هذا الدليل مخصص للمهندسين وصانعي الأدوات ومخططي الإنتاج الذين يبحثون عن نتائج أفضل. ستتعلم أنواع الموت وخطوات التصميم والمواد وتقنيات الأدوات الذكية.

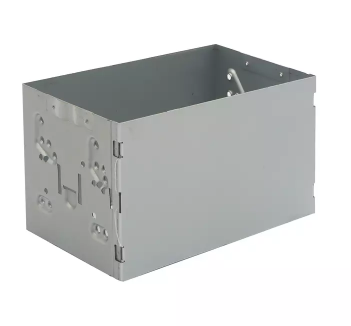

ما هو ختم يموت؟

التعريف والدور في تشكيل الصفائح المعدنية

تموت الختم هو أداة مخصصة تستخدم لتشكيل أو قطع الأوراق المعدنية. يتم وضعه داخل آلة الصحافة ويطبق القوة على تكوين أجزاء. اعتمادًا على كيفية تصميمه ، يمكنه قطع أو ثني أو رسم أو لكمة المعادن في العديد من الأشكال. هذه الوفيات ضرورية في إنشاء أجزاء متسقة عالية الجودة مثل الأقواس والمقاطع والأغطية والموصلات. غالبًا ما تستخدم في صناعات مثل السيارات والإلكترونيات والأجهزة والفضاء. يجب أن تتطابق الصحافة والموت بشكل مثالي حتى يتم صنع كل جزء للمواصفات الدقيقة. بدون وفاة مناسبة ، فإن الأجزاء المعدنية البسيطة ستستغرق وقتًا طويلاً بحيث لا تكون موحدة.

أهمية الموت في الإنتاج الآلي

يموت يلعب دورًا كبيرًا في التصنيع الآلي. أنها تساعد في تقليل العمالة ، وتسريع الإنتاج ، وخفض التكاليف. نظرًا لاستخدام وفاة في الآلات التي تعمل بسرعة عالية ، يجب أن تكون دقيقة ودائمة. يدعم الموت المصمم جيدًا أنظمة التغذية التلقائية ، بحيث يمكن صنع الأجزاء بشكل مستمر دون التوقف. في الخطوط ذات الحجم الكبير ، تسمح وفاة التقدمية بعمليات متعددة في ضربة واحدة. لهذا السبب تعتمد معظم المصانع الحديثة عليها لتلبية المواعيد النهائية الضيقة وأهداف الجودة. إذا فشل الموت ، يتوقف الإنتاج. لذا فإن إبقائه في أعلى مستوى لا يقل أهمية عن تصميمه بشكل صحيح.

مسرد مصطلحات ممولة ختم شائعة

إليك قائمة قصيرة من الكلمات التي سترى غالبًا في تصميم الموت:

هذه المصطلحات هي الأساس لفهم كيفية عمل وفاة في الإنتاج.

ختم أساسيات تصميم الموت للمهندسين

المكونات الرئيسية لمجموعة الموت

مجموعة تموت ختم مصنوعة من عدة أجزاء مهمة تعمل معًا لتشكيل المعادن. أحذية الموت هي اللوحات الأساسية. يحتفظون بكل شيء في مكانه ويعطون قوة الإعداد بأكملها. ثم هناك لوحات يموت ، والتي تشمل ميزات القطع وتشكيل. أنها تتواصل مع المعدن خلال كل دورة الصحافة. تتم إضافة دبابيس وتوجيهات التوجيه للحفاظ على الأجزاء العلوية والسفلية محاذاة مع فتح ويختتم. إذا لم تكن محاذاة ، يمكن أن تكسر الأداة أو تنتج أجزاء سيئة. تساعد المتعريات على إزالة المعدن من اللكمة بعد القطع أو التشكيل. بدونهم ، قد تلتصق المادة أو تتضرر. يجب تصميم كل جزء بعناية بحيث يناسب هيكل الموت الكلي وضغط الإعداد.

اختيار المواد لألواح وأحذية الموت

اختيار المادة المناسبة هو صفقة كبيرة في تصميم الموت. معظم المهندسين يذهبون مع الصلب لأنه قوي ودائم وبأسعار معقولة. ولكن ليس كل الصلب هو نفسه. يستخدم البعض أنواعًا منخفضة الكربون لأنها سهلة الجهاز. يختار الآخرون درجات أصعب لتحسين مقاومة التآكل. من أجل وفاة الأخف التي تحتاج إلى سرعة ، يتم استخدام سبائك الألومنيوم. أنها تقطع الوزن ولكن لا تزال تحمل الشكل تحت الضغط. تتم إضافة إدراج كربيد في مناطق الملابس العالية حيث تضرب اللكمات في أغلب الأحيان. من المهم تحقيق التوازن بين القوة والقابلية للآلات والتكلفة. تؤثر المواد التي تختارها على المدة التي تستغرقها الموت وعدد المرات التي يحتاج فيها إلى الصيانة.

يموت سماكة مجموعة وعوامل الحجم

يؤثر السمك والحجم على مدى استقرار الموت تحت الضغط. عندما تنطبق الصحافة القوة ، يجب أن يموت ثابت. إذا كانت المواد التي يتم ختمها سميكة أو قوية ، فيجب أن تكون ألواح وأحذية الموت أكثر سمكًا أيضًا. السعة الصحفية أيضا الأمور. الصحافة الأكبر مع المزيد من الحمولة تضع المزيد من الحمل على الموت. لهذا السبب يقوم المهندسون بفحص الارتفاع والسكتة الدماغية قبل البناء. إذا كنت تقوم بتصميم موت تدريجي مع العديد من المحطات ، فستحتاج إلى دعم إضافي. يجب أن يترك التصميم مساحة كافية لكل عملية أثناء تركيبه داخل سرير الصحافة. احصل على التوازن بشكل صحيح ، وتقلل من الاختلال والشقوق والتعطل.

أنواع وفاة وتطبيقاتها

يموت بسيطة للعمليات الأساسية

يموت بسيطة ، والتي تسمى أيضًا وفاة واحدة ، قم بعمل واحد فقط لكل ضربة صحفية. قد يكون هذا الإجراء قطع أو ينحني أو يشكل. من السهل البناء ورخيصة الصيانة ، مما يجعلها رائعة للتشغيل القصيرة أو النماذج الأولية. إذا كنت بحاجة فقط إلى ثقب أو تقليم جزء ما ، فهذا هو الخيار الأفضل عادة. نرى هذه تستخدم في متاجر الإصلاح ، ومختبرات البحث والتطوير ، وخطوط إنتاج منخفضة الحجم.

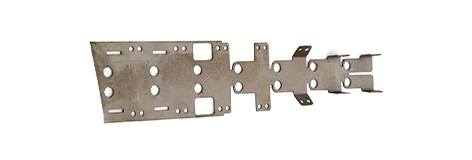

يموت التقدمي للإنتاج عالي السرعة

تم تصميم وفاة التقدمية للسرعة والدقة. أنها تؤدي خطوات متعددة في شريط واحد طويل من المعدن أثناء إطعامه. تضيف كل محطة في الموت عملية مختلفة مثل الانحناء أو اللكم. بحلول النهاية ، يتسرب الجزء النهائي. تعمل هذه الوفيات بشكل أفضل عندما تحتاج إلى جعل الآلاف من الأجزاء المتطابقة بسرعة. تستخدمها إلكترونيات وصناعات السيارات يوميًا. لكنهم يستغرقون وقتًا أطول لتصميم ويكلفون المزيد من المقدمة. العائد يستحق كل هذا العناء في أشواط كبيرة الحجم.

يموت المركب لعمليات متعددة مسطحة

يموت المركب القيام بقصات متعددة خلال ضربة صفية واحدة. على عكس الموت التقدمي ، فإن الورقة لا تتحرك عبر محطات مختلفة. يبقى في بقعة واحدة بينما تقوم الأداة بلكم العديد من الميزات في وقت واحد. هذه الوفيات مثالية لصنع أجزاء مسطحة مثل الغسالات أو الحلقات. أنها تقلل من التعامل ، وتوفير الوقت ، والحفاظ على حواف قطع نظيفة. إذا كان الجزء بسيطًا ولكن لديه أكثر من قطع ، فإن هذا يموت يحفظ الجهد.

يموت مزيج لقطع وتشكيل

يموت مجموعة قطع وتشكيل المادة في حركة واحدة. إنهم يعملون عندما يحتاج جزء إلى ثقب مثقوب وينحني في نفس الوقت. بدلاً من القيام بها في أداتين ، يمكنك إنجازها في واحدة. وهذا يعني أقل وقت الصحافة وأقل الإعدادات. يتم استخدامها كثيرًا في الأجهزة والأجهزة الإلكترونيات. لكنك تحتاج إلى محاذاة جيدة وتصميم لتجنب العيوب ، لأن تشكيل وقطع يخلق قوى مختلفة للغاية.

يموت الطهي والثقب والانحناء والتشكيل

يموت بعض متخصص في مهمة واحدة فقط. يموت الطمس يقطع الشكل المسطح من ورقة. يموت ثقب جعل الثقوب أو فتحات. يموت الانحناء يدفع المادة بزاوية محددة. تشكيل يموت تشكل المعدن في منحنيات أو أجزاء ثلاثية الأبعاد أكثر تعقيدًا. هذه هي الأدوات الأساسية وراء كل جزء معدني مختوم تقريبًا. يركز كل واحد على إجراء واحد فقط ، ولكن غالبًا ما يتم دمجه أو تسلسله في إعدادات متعددة DIE.

يموت الخط من أجل تشغيل الحجم المنخفض المرن

يتم استخدام وفاة الخط عندما لا تحتاج المهمة إلى سرعة الموت التدريجي. يمكنك وضع الجزء يدويًا ، أو تستخدم وحدة تغذية ، ونقلها عبر محطة واحدة في وقت واحد. يقوم كل يموت بوظيفة واحدة مثل الانحناء أو الشق. هذه مثالية للدفعات الصغيرة أو الأجزاء الأكبر التي لا تناسب الأدوات التقدمية القياسية. إنها شائعة في متاجر العمل والتصنيع المخصص حيث يختلف كل جزء قليلاً.

كيفية تصميم ختم يموت خطوة بخطوة

دراسة الجدوى الأولية وتحليل العملية

قبل القفز إلى نماذج CAD أو اختيار الصلب للأدوات ، تحتاج إلى طرح شيء واحد أولاً. هل يمكن ختم هذا الجزء بالفعل؟ وهذا يعني التحقق من الشكل والحجم والمواد. إذا كان لها زوايا حادة أو منحنيات عميقة أو تحمل ضيقة ، فقد تحتاج إلى تشكيل على مراحل. انظر إلى سماكة الجدار ، واتجاه الحبوب ، وما هو الانتهاء من السطح المطلوب. إذا كان لا يمكن القيام به مع ختم قياسي ، فقد تحتاج إلى إعادة التفكير في النهج أو استخدام عمليات ثانوية مثل الآلات.

اختيار طريقة الختم الصحيحة

بمجرد مرور الجزء على فحص الجدوى ، فإن الخطوة التالية هي اختيار أفضل طريقة تشكيل. هل يجب أن يكون فارغًا أو عازمة أو مرسومًا أو ربما مثقوبًا؟ في بعض الأحيان يكون مزيجًا. الرسم يعمل للكؤوس العميقة أو العلب. الانحناء أفضل للزوايا والأقواس. فكر في مقدار التمدد المعدني. إذا دفعته بسرعة كبيرة ، فقد تمزق. خطط سواء كنت ستحتاج إلى خطوات وسيطة مثل التقييد أو التسوية. بهذه الطريقة ، لا يفشل الجزء في منتصف الطريق من خلال الإنتاج.

اختيار نوع الموت المثالي

حان الوقت الآن لمطابقة الجزء بأسلوب الموت الصحيح. إذا كان الجزء بسيطًا ومصنعًا في حجم منخفض ، فقد يقوم الموت بضربة واحدة بالخدعة. إذا كان معقدًا وحجمًا كبيرًا ، فإن الموت التدريجي يوفر الوقت. لتخفيضات التحمل الضيقة ، قد تحتاج إلى مركب أو مجموعة يموت. الأمر ليس فقط عن الهندسة. النظر في الميزانية ، والتهمة المهلة ، والتوافر الصحافة أيضا. كل خيار يؤثر على سرعة الإنتاج وجودة الجزء النهائي.

تصميم الهندسة الهيكلية والأدوات

هذا هو المكان الذي يبدأ فيه العمل الفني حقًا. ستقوم بتصميم الإطار الرئيسي ومكونات العمل وأنظمة التوجيه. اللكمات ، يموت ، الينابيع ، المصاعد - كلهم يحتاجون إلى مساحة ودعم. تأكد من أن كل لكمة لديه خلوص ونسخ احتياطي. اختر أنواع الصلب الأدوات بناءً على التحميل الذي يتعامل معه كل جزء. غالبًا ما يستخدم كربيد للمناطق عالية الارتداد. الهدف هو تجنب الاختلال أو الانحراف. حتى عدم التطابق الصغير يمكن أن يدمر آلاف الأجزاء.

تخطيط تخطيط الشريط لكفاءة المواد

يمكن أن يخفض تخطيط الشريط الجيد تكاليف المواد كثيرًا. خريطة كيف سيتم تباعد كل جزء عبر الملف. حافظ على الأجزاء عن قرب ، ولكن اترك مجالًا للحزام ، والثقوب التجريبية ، والإغاثة. لا تريد أجزاء تشويش الصحافة. اختبر تخطيطات مختلفة لمعرفة أي من العائد من كل ورقة. تشمل قصاصة الخردة وحمل ميزات الشريط إذا لزم الأمر. استخدم برنامج التعشيش إذا كان ذلك متاحًا - فهو يحدث فرقًا كبيرًا.

يموت تصميم الوجه وتشكيل المحاكاة

بمجرد أن يصبح التصميم جاهزًا ، قم بتشكيل وجه الموت. يتحكم هذا السطح في كيفية تدفق المعدن أثناء الضغط. تساعدك المحاكاة على التنبؤ بالتجاعيد أو Springback أو الشقوق. استخدم تشكيل مخططات الحد الأقصى وتصميم المخططات لإصلاح مناطق المتاعب قبل البناء. إذا كان الجزء يحتوي على أشكال معقدة ، فقد تحتاج إلى تصميم أشكال ما قبل إعادة تشكيل المادة خطوة بخطوة. تأكد من ضبط الخرز السحب أو حجم نصف القطر إذا كانت النتائج تبدو غير متساوية أو مبالغ فيها.

تصميم CAD النهائي ، الصياغة ، والتوحيد

الآن حان الوقت لتوثيق كل شيء. بناء نموذج ثلاثي الأبعاد كامل واستخراج رسومات العمل. أضف ارتفاعات مغلقة ، وحدود السكتة الدماغية ، ومسح المواد المادية. تحقق مما إذا كان التصميم الخاص بك يناسب الصحافة التي تخطط لاستخدامها. اتبع معايير الوطنية أو الشركة للتغلب على الأبعاد والتسامح. أرقام الأجزاء والمراجعات والمواد بوضوح. بمجرد الموافقة ، تذهب الملفات إلى الآلات وتبدأ صنع الوصل الحقيقي.

المحاكاة والاختبار والنماذج الأولية

لماذا يهم FEA و Flant Prebortion

قبل قطع الصلب أو الطلب الصلب ، يقوم المهندسون عادةً بتشغيل عمليات محاكاة رقمية. يساعد FEA ، أو تحليل العناصر المحدودة ، في التنبؤ بكيفية تصرف المعدن تحت القوة. إنه يوضح مكان حدوث التجاعيد أو التخفيف أو الانقسامات. يمكننا اختبار مواضع حبة السحب المختلفة أو تغيير أحجام دائرة نصف قطرها دون إهدار المواد. فائدة رئيسية أخرى هي التنبؤ الفارغ. إنه يظهر شكل المعدن الخام قبل تشكيله. وبهذه الطريقة ، يمكننا تجنب تقليم إضافي أو مواد ضائعة لاحقًا. حتى تغيير بسيط في الشكل الفارغ يمكن أن يوفر الوقت ويقلل من الخردة في الإنتاج.

تحليل الشبكة الدائرة وشيكات التخفيف

تحليل شبكة الدائرة هو وسيلة عملية للتحقق من كيفية امتداد المعادن. يمكنك تطبيق نمط من الدوائر على ورقة معدنية ، وتشغيله من خلال عملية التشكيل ، ثم قياس كيفية تشوه الدوائر. إذا تمتد إلى بيضاوي طويل ، فهذا يعني أن المنطقة تحت التوتر ويمكن أن ترقق أكثر من اللازم. إنه مفيد بشكل خاص للسحب العميق أو الأشكال المعقدة. تساعد الفحوصات في تأكيد ما إذا كانت المادة تبقى ضمن حدود آمنة. إذا كان رفيعًا جدًا ، فقد يتساقط الجزء أو يفشل تحت الاستخدام. إلى جانب المحاكاة ، تساعد هذه الخطوة المهندسين على المشاكل قبل بدء الإنتاج الضخم.

بناء وتقييم النماذج الأولية

النماذج الأولية تأخذ العالم الافتراضي إلى العالم الحقيقي. حتى لو كان التصميم يبدو مثاليًا في CAD ، فلا نزال بحاجة إلى اختباره جسديًا. أداة النموذج الأولي-في بعض الأحيان مجرد وفاة مرحلة واحدة-مصنوعة من مواد أكثر ليونة أو أقل تكلفة. يتم استخدامه لختم عدد صغير من أجزاء الاختبار. نحن نتحقق من الملاءمة والإنهاء والنزاهة الهيكلية. إذا كان الجزء لا يتطابق مع الطباعة أو يحتوي على عيوب مرئية ، فيمكننا العودة وضبط الأدوات. تتيح لنا هذه الخطوة أيضًا اختبار مدى ملاءمة الجزء مع مكونات التزاوج. في الصناعات مثل السيارات أو الفضاء ، يمكن أن تمنع مرحلة النموذج الأولي الجيد شهورًا من إعادة صياغة لاحقًا.

تقنيات تصميم الموت المتقدمة في عام 2025

استخدام التوائم الرقمية للتصميم التنبئي

تتيح لنا تقنية التوأم الرقمية إنشاء نسخة افتراضية مباشرة من إعداد Die. إنه يعكس أداة العالم الحقيقي ، ويتتبع الأداء ، ويتوقع التآكل قبل حدوث الفشل. يمكن للمهندسين اختبار التغييرات في الوقت الحقيقي دون إيقاف الإنتاج. إذا أظهرت مصلحة اللكم أو المكون الإجهاد المبكر ، فسوف نلتقطه مبكرًا. يوفر الوقت ، وتجنب الأعطال ، ويدعم قرارات الصيانة الأكثر ذكاءً. هذا مفيد بشكل خاص في العمليات ذات الحجم الكبير حيث يصبح التوقف باهظ الثمن.

تحسين الطوبولوجيا للأدوات الخفيفة

بعض مكونات يموت أثقل مما يجب أن تكون. هذا هو المكان الذي يأتي فيه تحسين الطوبولوجيا. يستخدم برامج متقدمة لإزالة المواد من المناطق المنخفضة الإجهاد مع الحفاظ على القوة في المناطق الرئيسية. والنتيجة هي أداة أخف وزنا ولكنها لا تزال جامدة. إنه مثالي للموتات الكبيرة التي تحتاج إلى ركوب سريع أو تناسب نوافذ الضغط الضيقة. تقلل الأدوات الأخف من استخدام الطاقة وجعل المناولة أكثر أمانًا أثناء الإعداد أو الصيانة. غالبًا ما نرى هذا مقترنًا بالطباعة ثلاثية الأبعاد لإنشاء أشكال معقدة لا يمكن للآلات العادية التعامل معها.

طباعة ثلاثية الأبعاد للنموذج الأولي والأدوات المعقدة

الطباعة ثلاثية الأبعاد ، والتي تسمى أيضًا التصنيع الإضافي ، تمنحنا حرية التصميم الكاملة. يمكننا إنشاء إدراجات أو كتل النماذج أو قنوات التبريد طبقة تلو الأخرى. بالنسبة للأدوات النموذجية ، توفر هذه الطريقة الوقت وتتيح لنا تجربة أفكار جديدة بسرعة. يمكن الآن طباعة الميزات المعقدة التي ستستغرق أيامًا إلى الجهاز في ساعات. انها ليست فقط للبلاستيك أيضا. تعمل الآلات الجديدة مع فولاذ الأدوات والمعادن الهجينة ، مما يجعلها مناسبة للختم منخفضة المدى أو وفاة ناعمة في بيئات البحث والتطوير.

قطع الليزر و EDM للآلات الدقيقة

يوفر قطع الليزر تحملًا ضيقًا وحوافًا ناعمة ، حتى في الصلب المتصلب. إنه مثالي لتقليص الملامح ، أو قطع ملامح ، أو قطع الحشوات وطبقات الفاصل. عندما نحتاج إلى تفاصيل فائقة أو زوايا حادة ، يقوم EDM (تصنيع التفريغ الكهربائي) المهمة. ويستخدم الشرارات الكهربائية لقطع المعادن دون ملامسة. وهذا يعني عدم وجود أداة انحراف أو نوبات. غالبًا ما يستخدم EDM لتفاصيل اللكمة أو فتحات ضيقة أو ميزات صغيرة جدًا للطحن. تعمل كلتا الطريقتين على تحسين الدقة والتكرار دون إبطاء إنتاج الأدوات.

الحفاظ على الحياة وتمديدها

أهمية الصيانة الوقائية

يموت الختم يستغرق الكثير من التوتر بمرور الوقت. إذا انتظرنا حتى تنكسر الأداة ، فإننا نخاطر بأجزاء تالفة ووقت تعطل مكلفة. لهذا السبب يهم الصيانة الوقائية. إنه يساعدنا على التآكل مبكرًا والحفاظ على يموت بسلاسة. تشمل خطة الصيانة العادية التنظيف والتشحيم والتحقق من الشقوق أو المكونات المخففة. هذه الخطوات بسيطة ، ولكن تخطيها يؤدي إلى مشاكل أكبر بسرعة.

شحذ وتنظيف وتفتيش إجراءات التفتيش

اللكمات والموت إدراج الحصول على باهت من الزيارات المتكررة. أدوات باهتة تخلق نوبات أو ثقوب غير متوازنة أو حتى تضغط على الأحمال الزائدة. شحذها يعيد جودة الحافة ويحافظ على أجزاء ضمن التسامح. التنظيف لا يقل أهمية. يمكن أن تمنع الغبار المعدني والزيت والحطام حركة الحركة أو خدش. قم بتعيين جدول لمسح المكونات ، ومسارات التشحيم النظيفة ، وإزالة تراكم الخردة. أثناء عمليات التفتيش ، نتحقق من البراغي والينابيع ودبابيات توجيه للراحة أو الضرر. من الأفضل استبدال دبوس البالية اليوم من إيقاف الخط غدًا.

ممارسات الإراقة وإعادة التحالف المناسبة

حتى فجوة صغيرة في إعداد الموت يمكن أن تطرد كل شيء. هذا هو المكان الذي يأتي فيه التسلل. تتم إضافة صفائح معدنية رقيقة تحت المكونات لإعادة كل شيء إلى المحاذاة. نقوم أيضًا بإعادة التحقق من التباعد بين اللكمات والموت باستخدام مقاييس Feeler أو مؤشرات الاتصال. إذا كان الموت خارجًا عن التوازي ، فقد تكون الصحافة تحمل جانبًا على جانب واحد ، مما تسبب في ارتداء غير متساوٍ أو تكسير. يساعد محاذاة الموت بعد شحذ أو استبدال جزء في الحفاظ على كل ضربة ثابتة.

اختيار فولاذ وطلاء الأدوات الطويلة الأمد

بعض المواد تدوم أطول من غيرها. فولاذ عالي السرعة أو كربيد يقاوم ارتداء أفضل من السبائك الأساسية. في الوظائف ذات الحجم الكبير ، يوفر هذا الاختلاف المال بمرور الوقت. الطلاء السطحي مثل القصدير أو DLC يقلل من الاحتكاك ووقف المعدن من الالتصاق. كما أنها تساعد في الحفاظ على الحواف أكثر وضوحا لفترة أطول. يعتمد اختيار الصلب والانتهاء من السطح الأيمن على مادة الجزء وسرعة الصحافة ونوع التشغيل. مزيج جيد يمتد عمر الأداة ويقلل من تواتر شحذ.

تتبع التآكل وتنفيذ إدارة دورة الحياة

تتبع حياة الأداة تساعدنا على تجنب المفاجآت. يمكننا وضع علامة على كل إدراج مع عدد الاستخدام أو السجل اضغط على السكتات الدماغية في ورقة تتبع. تستخدم بعض المتاجر أجهزة الاستشعار أو البرامج لتنبيه المشغلين عندما يقترب مكون من الحد. مؤشرات التآكل البصري هي خيار آخر. يوضحون مقدار المواد التي تم وضعها على لكمة أو تموت. التخطيط بدائل قبل الفشل يعني عدد أقل من الأجزاء المرفوضة وأفضل وقت للظهر. يساعد تتبع دورة الحياة أيضًا في وضع الميزانية وإعادة تصميم الأدوات لاحقًا.

الأجزاء المختومة بالكهرباء وتصميم السطح

ما هو الطلاء الكهربائي ولماذا تستخدمه؟

يضيف الطلاء الكهربائي طبقة رقيقة من المعدن إلى سطح جزء مختوم. نضع الجزء في محلول ، ونطبق التيار الكهربائي ، وأيونات المعادن على سطحها. يبدو الأمر بسيطًا ، لكن النتائج يمكن أن تكون قوية. إنه يحسن أداء جزء دون تغيير التصميم الأصلي. غالبًا ما يتم استخدام الطلاء الكهربائي على الموصلات والأطراف والأقواس - أي شيء يحتاج إلى حماية إضافية أو وظيفة أفضل.

الفوائد: مقاومة التآكل ، الموصلية ، قابلية اللحام

السبب الأكثر شيوعًا الذي نستخدمه في الطلاء الكهربائي هو محاربة التآكل. سوف يصدر جزء من الصلب أو النحاس بسرعة إذا ترك العارية. أضف طبقة النيكل أو الزنك ، ويمكن أن تستمر في بيئات قاسية. للأجزاء الإلكترونية ، الموصلية هي المفتاح. تساعد الطلاء الذهب والفضة على حمل التيار مع عدم وجود خسارة تقريبًا. لهذا السبب نستخدمها على مركبات ثنائي الفينيل متعدد الكلور وأجهزة الاستشعار وأجزاء التردد العالي. بعض التشطيبات تساعد أيضا في اللحام. طلاء القصدير ، على سبيل المثال ، يعطي سطحًا نظيفًا يرتبط بسرعة مع اللحام. إنه شائع في أجزاء الإلكترونيات وأجهزة الأجهزة التي تحتاج إلى صلة سريعة وقوية.

التشطيبات الشائعة: النيكل ، الذهب ، القصدير ، الزنك ، الكروم

كل معدن طلاء له نقاط القوة الخاصة به. النيكل صعب وسلس ، مثالي لمقاومة التآكل العامة. الذهب لديه الموصلية عالية ولا تشوه. القصدير يساعد مع لحام وغير سامة. الزنك يحارب الصدأ ويستخدم على أجهزة أو قطع غيار السيارات. يعطي Chrome لمسة لامعة ويضيف أيضًا مقاومة التآكل. نحن لا نختار واحدة فقط للمظهر. تعتمد النهاية الصحيحة على ما سيواجهه الجزء - السخان أو الرطوبة أو الجهد أو الثلاثة.

تحكم انتقائي للطلاء وسمك الطبقة

في بعض الأحيان ، لا نريد الجزء بالكامل المطلي. يتيح لنا الطلاء الانتقائي تغطية الأسطح التي تحتاج إلى الحماية أو الموصلية. يوفر التكلفة ويحسن الوظيفة. يمكننا استخدام أنظمة التقنيع أو الإنشاء للتحكم في مكان الأراضي الطلاء. سمك أيضا يهم. رقيقة جدا ، وارتداء بسرعة كبيرة. سميك جدا ، ويؤثر على الملاءمة أو المرونة. تستخدم معظم الإعدادات الحديثة مراقبة في الوقت الفعلي للتحكم في سمك الطبقة إلى الميكرون. وهذا يعني أن كل دفعة تلبي المواصفات الدقيقة دون تخمين.

من التصميم إلى الإنتاج: عملية ختم المعادن الدقيقة

التصميم والهندسة مع CAD والمحاكاة

يبدأ كل جزء مختوم كنموذج رقمي. يستخدم المهندسون أدوات CAD لتحديد الشكل والأبعاد والتسامح. ولكن قبل بناء أي شيء ، نختبر التصميم من خلال المحاكاة. توضح التشكيل المحاكاة كيف ستتصرف المواد تحت الضغط. يمكننا ضبط نصف القطر أو سرعة اللكمة أو الشكل الفارغ قبل قطع أي فولاذ. تساعد هذه الخطوة على تجنب الشقوق أو التخفيف أو التجاعيد. إنه أسرع بكثير وأرخص لإصلاح المشكلات هنا مما بعد إنشاء الأداة.

الأدوات والموت من أجل دقة عالية

بمجرد قفل التصميم ، ننتقل إلى الأدوات. يقوم الميكانيكيون بإنشاء وفاة باستخدام مصانع CNC ، والطاحنات ، وآلات EDM. قاموا بقطع اللكمات ، وكتل النماذج ، ودبابيس التوجيه ، والرافعات من الفولاذ عالي الجودة. الدقة هي المفتاح - إذا تم إيقاف ثقب واحد فقط ، فقد يفشل الجزء بأكمله في التفتيش. للحفاظ على التسامح ضيق ، غالبًا ما يتم تشكيل الأجزاء على مراحل وتفتيشها بين الإعدادات. تستخدم العديد من المتاجر أنظمة الموت المعيارية لتسريع الصيانة أو تغيير الأجزاء. تحدد مرحلة الأدوات الأساس لكل ما يلي.

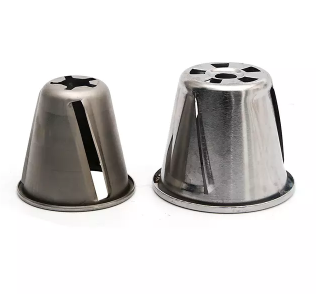

عمليات الختم: الطهي ، الثقب ، الرسم

في متجر الصحافة ، يحدث الإجراء الحقيقي. طمس يقطع الأشكال المسطحة من الصفائح المعدنية. ثقب يضيف ثقوب أو فتحات. يسحب الرسم المعدن إلى أشكال عميقة ، مثل الكؤوس أو العلب. يجب ضبط كل عملية على مادة الجزء والقوة الصحفية. قد نقوم بتشغيل شرائط تغذيها الملف من خلال وفاة تقدمية أو حمولة الفراغات باليد في أدوات محطة واحدة. إذا لم يتم ضبط الموت بشكل صحيح ، حتى أن الضغط القوي لا يمكنه إصلاح الجزء. لهذا السبب يتم استخدام أوراق الإعداد ، وأجهزة الاستشعار ، وتشغيل الاختبار قبل كل دفعة إنتاج.

ضمان الجودة والتحكم في العملية الإحصائية

لا توجد عملية ختم تعمل بدون شيكات. تفحص فرق الجودة المواد الخام والمقالات الأولى والعينات العشوائية أثناء كل نوبة. نقيس الميزات الحرجة مثل موضع الثقب ، وسمك الجدار ، والتشطيب السطحي. يساعد التحكم في العملية الإحصائية (SPC) الاتجاهات الموجودة قبل أن تخرج الأجزاء من المواصفات. نقوم بتسجيل البيانات من كل دفعة وتتبع الإعدادات ، وارتداء الأدوات ، ووقت التوقف. إذا كان هناك شيء ينجرف ، فسيتم وضع علامة عليه مبكرًا. هذا يبقي الخردة منخفضة ويبني الثقة في كل جزء مختوم يترك المتجر.

تصميم للتصنيع في صفيحة المعادن يموت

اختيار المادة المناسبة لكل جزء

قبل تصميم الأداة ، نختار المعدن المناسب. الأمر ليس فقط عن التكلفة. كل مادة تنحني ، تمتد ، وتتفاعل مع الضغط بطريقتها الخاصة. إذا كان جزءًا يحتاج إلى قوة ، فقد نختار الفولاذ عالي القوة. إذا كان الوزن مهمًا أكثر ، فقد يكون الألمنيوم أو النحاس خيارًا أفضل. نتحقق أيضًا من ما إذا كانت المادة تقاوم التآكل أو تعامل الطلاء جيدًا. تتشقق بعض المعادن تحت الانحناءات الضيقة أو لا تعمل بشكل جيد مع بعض الطلاء. اختيار الخطأ يمكن أن يؤدي إلى الحواف الانقسام أو الانتهاء من اختبارات الملاءمة الفاشلة.

مبادئ توجيهية لنصف دائرة نصف قطرها وطول الحافة

الانحناءات هي المكان الذي تسير فيه الأمور غالبًا في الختم. إذا كان نصف القطر حادًا ، فقد يصدع المعدن. القاعدة الجيدة هي الحفاظ على دائرة نصف قطرها الداخلية على الأقل مساوية لسمك المادة. يمكن للمواد الأكثر ليونة مثل الألومنيوم التعامل مع الانحناءات الأكثر إحكاما ، في حين أن الفولاذ الأصعب يحتاج إلى مساحة أكبر. طول الحافة يهم أيضا. قصيرة جدا ، والشفة قد تجعد أو تشوه. نستخدم المخططات القياسية لاختيار قطر Safe Bend وأطوال الحافة. التخطيط لهذا المبكر يقلل من إعادة صياغة وتعديلات الأدوات في وقت لاحق.

وضع الثقب والأحجام وتباعد الحافة

يمكن أن تشوه الثقوب القريبة جدًا من الحافة أو خط الانحناء. قد تمتد أو تمزق أو فقدان الشكل أثناء التشكيل. نحتفظ بمسافة آمنة من الانحناءات ، وعادة ما لا يقل عن ضعف سمك المعدن. يمكن أن تكون الثقوب الصغيرة أيضًا مشكلة. إذا كان الثقب أصغر من سمك المادة ، فقد لا يثقب بشكل نظيف. يمكن أن تتبع الأضرار أو الأدوات. للحصول على أفضل النتائج ، نتبع نسبًا قياسية من الثقب إلى الحافة ونستخدم الطيارين عند الحاجة لضمان المحاذاة.

إنشاء التحمل الوظيفي الذي يقلل من التكاليف

لا تحتاج كل ميزة إلى التحمل المرفق للغاية. يحتفظ بتسامح ± 0.05 مم على الثقوب غير الحرجة إلى زيادة التكاليف. يبطئ الختام ويزيد من وقت التفتيش. بدلاً من ذلك ، نتحدث مع العملاء ونقرر المجالات التي تحتاج إلى دقة. يجب أن تكون الميزات التي تتماشى الأجزاء أو وظيفة التأثير ضيقة. يمكن أن يكون الآخرون ، مثل فتحات التجميل أو ثقوب التصريف ، أكثر مرونة. من خلال الاسترخاء في التحمل حيثما أمكن ، نطدد عمر الأدوات ونقلل من تغييرات الإعداد. هذا يبقي الإنتاج أسرع وأكثر اتساقا.

خاتمة

يتضمن تصميم Die Die Devision الدقة والتخطيط الدقيق واستخدام المواد الفعالة. في عام 2025 ، من المتوقع أن يجمع المهندسون الناجحون بين الأدوات الرقمية مع التقنيات العملية. أصبحت المحاكاة المبكرة ، واختيار المواد المدروسة ، والتصميم الدائم ممارسات قياسية. غالبًا ما يؤدي التعاون مع الشركاء الماهرين إلى انخفاض النفايات وتحسين كفاءة الإنتاج. تستمر المعرفة الحديثة في لعب دور رئيسي في تحقيق نتائج ختم ثابتة ودقيقة. إذا كنت بحاجة إلى مزيد من المساعدة ، فتحقق من حلول لشركتنا ختم المعادن .

الأسئلة الشائعة

ما هو الغرض من ختم الموت في التصنيع؟

تموت ختم الأشكال أو قطع الصفائح المعدنية في أجزاء محددة باستخدام مكابس الضغط العالي.

كيف تساعد عمليات المحاكاة في تصميم التصميم؟

تساعد المحاكاة مثل FEA في التنبؤ بالتوتر والتخفيف والتجاعيد قبل بدء الأدوات.

ما هي الأنواع الشائعة من الختم؟

تشمل الأنواع الشائعة وفاة بسيطة وتقدمية ومركبة ومجموعة ، وتستخدم كل منها لمهام محددة.

لماذا تعتبر الصيانة الوقائية مهمة لتموت الختم؟

إنه يمنع تلف الأدوات ، ويضمن جودة ثابتة ، ويمتد حياة الأدوات باهظة الثمن.

ما هي المواد المستخدمة في الأجزاء المختومة بالكهرباء؟

عادة ما يستخدم النيكل والذهب والقصدير والزنك والكروم لتحسين المتانة والتوصيل.
