ما هو الفراغ؟ العملية والتصميم والتطبيقات

يمنحك صب الفراغ حلاً قويًا لإنشاء نماذج أولية ويتم تشغيل الإنتاج الصغير بدقة ملحوظة. يمكنك تحقيق النماذج الأولية السريعة ونتائج فعالة من حيث التكلفة ، وذلك بفضل إنشاء العفن السريع والتكرار المعقولة.

• قوالب السيليكون تتشكل في أيام ، وليس أسابيع.

• يمكنك إلقاء أجزاء في غضون ساعات ، واختبار وظائف ، والانتقال بسرعة إلى الإنتاج.
  تقدم Yeeshine Technology نماذج من راتنجات البولي يوريثان الشفافة وخدمة شفة واحدة.

مقدمة في صب الفراغ

ما هو صب الفراغ؟

يمكنك استخدام صب الفراغ لإنشاء نماذج أولية مفصلة وتشغيلات الإنتاج الصغيرة بدقة عالية. تعتمد هذه العملية على قالب رئيسي ، عادة ما يكون مصنوعًا من الطباعة ثلاثية الأبعاد ، لالتقاط كل ميزة من ميزة التصميم. ثم تقوم بتعليق السيد في صندوق الصب وصب السيليكون السائل حوله. بمجرد علاج السيليكون ، تقوم بإزالة السيد ، وترك تجويفًا دقيقًا لأجزائك.

تشمل المكونات الرئيسية المشاركة في هذه العملية:

• قالب ماجستير

• قالب السيليكون

• صندوق الصب

• السيليكون السائل

يمكنك إنتاج أجزاء عن طريق سكب الراتنج في قالب السيليكون تحت فراغ. هذه الخطوة تزيل فقاعات الهواء وتضمن الانتهاء من العيوب. توفر العملية أجزاء تتطابق مع المنتج النهائي عن كثب ، مما يجعله مثاليًا للاختبار والتحقق من الصحة.

لماذا تختار صب الفراغ؟

أنت تستفيد من صب الفراغ عندما تحتاج إلى المرونة والسرعة والجودة في تطوير المنتج. غالبًا ما يختار المصنعون هذه العملية لعدة أسباب:

1. فعالية التكلفة: تتجنب التكاليف المقدمة المرتفعة ، مما يجعلها مناسبة للتشغيل الصغير إلى المتوسط.

2. نتائج عالية الجودة: يمكنك تحقيق التشطيبات السطحية الممتازة والتحمل الضيق ، والتي تعد ضرورية للنماذج الأولية.

3. براعة المواد: يمكنك الاختيار من بين مجموعة واسعة من الراتنجات لتقليد الخصائص المختلفة.

4. السرعة: يمكنك تسريع دورة النماذج الأولية السريعة مع أوقات تحول قصيرة.

5. التخصيص والتعقيد: يمكنك إنتاج أشكال معقدة وتفاصيل دقيقة بسهولة.

نصيحة: يبرز صب الفراغ من طرق أخرى لأنه يستخدم فراغًا للتخلص من فقاعات الهواء ، مما يؤدي إلى أجزاء عالية الجودة. على سبيل المثال ، لا يمكن لصب الطرد المركزي أن يتطابق مع هذا المستوى من التفاصيل أو الاتساق ، خاصة بالنسبة للتصاميم المعقدة.

تجد صب الفراغ يستخدم على نطاق واسع في الصناعات مثل السيارات والأجهزة الطبية والفضاء والسلع الاستهلاكية. تمنحك هذه العملية الثقة للانتقال من المفهوم إلى الإنتاج بسرعة وكفاءة.

عملية صب الفراغ

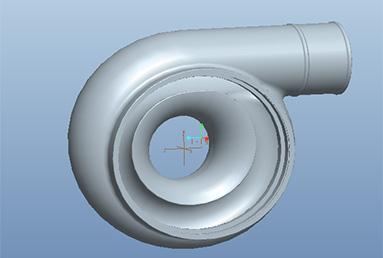

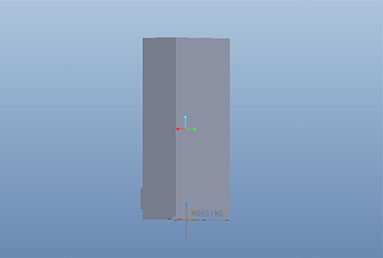

الخطوة 1: إنشاء النموذج الرئيسي

تبدأ عملية صب الفراغ عن طريق إنشاء نموذج رئيسي. يعمل هذا النموذج كقالب لكل جزء تنتجه. يمكنك الاختيار من بين عدة مواد لسيدتك ، كل منها يقدم مزايا فريدة. يتيح لك الشمع تشكيل التفاصيل الدقيقة بسهولة ، . يمنحك البلاستيك المتانة والتعدد الاستخدامات. يوفر المعدن القوة ويعمل بشكل جيد للنماذج عالية الجودة.

أنت تضمن أن النموذج الرئيسي لديه سطح خال من العيوب. سيتم نقل أي عيوب على السيد إلى كل نموذج أولي الذي يلقيه.

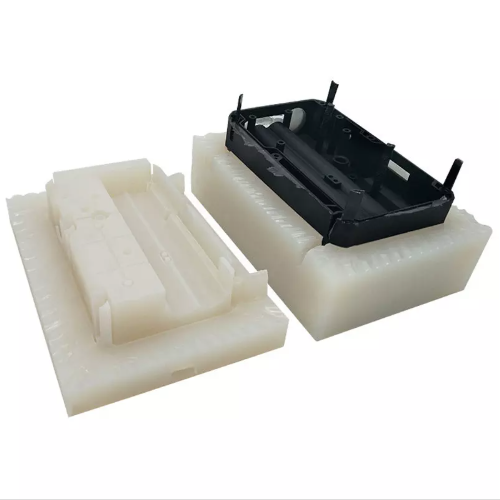

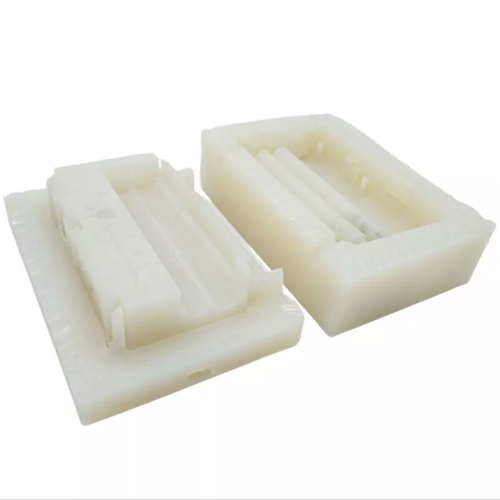

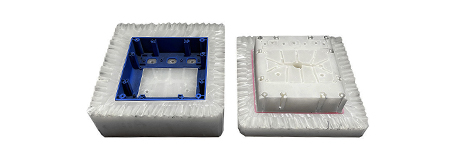

الخطوة 2: تصنيع قالب السيليكون

بعد ذلك ، يمكنك إنشاء قالب السيليكون عن طريق تغليف النموذج الرئيسي في السيليكون السائل. يشفي السيليكون حول السيد ، ويستحوذ على كل التفاصيل. ثم قمت بتقسيم القالب لإزالة السيد ، تاركًا تجويفًا دقيقًا. يمكن لعفن السيليكون إعادة إنتاج الأشكال المعقدة والقوام الدقيقة.

تؤثر صلابة السيليكون على دقة القالب. قد يتسبب السيليكون الأكثر ليونة في انحرافات أكبر ، لذلك يجب عليك تجربة التوازن الصحيح.

يمكنك استخدام كل قالب السيليكون لدورات متعددة ، مما يجعل عملية صب الفراغ فعالة للإنتاج منخفض الحجم.

الخطوة 3: الفراغ يصب وعلاج

يمكنك إعداد الراتنج وتسكبها في قالب السيليكون. تستخدم عملية الصب الفراغ غرفة فراغ لإزالة فقاعات الهواء من الراتنج. تضمن هذه الخطوة أن يملأ الراتنج كل جزء من القالب ، حتى في المناطق المعقدة. تقوم بعد ذلك بشفاء الراتنج ، إما في درجة حرارة الغرفة أو بحرارة لطيفة ، لتوحيد الجزء. تنتج هذه العملية أجزاء تتناسب عن كثب النموذج الأولي الأصلي.

الخطوة 4: إنهاء اللمسات

بعد المعالجة ، يمكنك إزالة الجزء من قالب السيليكون. يمكنك أداء العديد من تقنيات التشطيب لتحقيق مظهر جودة الإنتاج.

تقوم بفحص كل جزء للعيوب والتحقق من الأبعاد. يمكنك تطبيق الطلاء أو الطلاء لمطابقة مظهر المنتج النهائي. تضمن هذه الخطوة الأخيرة أن عملية الصب الفراغي الخاصة بك توفر أجزاء جاهزة للعرض أو الاختبار الوظيفي.

أساسيات التصميم لالتقاط الفراغ الناجح

اعتبارات التصميم الرئيسية

يمكنك تحقيق أجزاء عالية الجودة في صب الفراغ من خلال التركيز على عناصر التصميم الأساسية. يضمن التصميم الصحيح أن نماذجك الوظيفية تلبي كل من المتطلبات البصرية والميكانيكية. ابدأ بالحفاظ على سمك الجدار المتسق. يمكن أن تؤدي الجدران الرقيقة التي تقل عن 0.75 مم إلى بقع ضعيفة ، في حين أن الأقسام السميكة المفرطة قد تسبب تشويه. يضيف الرؤساء والأضلاع قوة ولكنهم يحتاجون إلى تحجيم دقيق. تساعدك زوايا المسودة على إزالة الأجزاء من قالب السيليكون دون أضرار.

فيما يلي مرجع سريع لمعلمات التصميم الحرجة:

نصيحة: دائما التصميم مع المسامية والانكماش في الاعتبار. استخدم غرفة فراغ لإزالة الهواء المحاصر والسماح بانكماش طفيف أثناء العملية.

الانتهاء من السطح واختيار المواد

يمكنك التحكم في النهاية السطحية والخصائص الميكانيكية للنماذج الأولية الوظيفية عن طريق اختيار المواد الصحيحة. تعمل الأسطح الملساء بشكل أفضل للأجزاء المرئية ، في حين أن التشطيبات المحكم يمكن أن تخفي عيوب طفيفة. يؤثر اختيار المواد أيضًا على الشفافية واللون واللمعان والقوة. على سبيل المثال ، تمنحك الراتنجات التي تشبه PMMA أجزاء واضحة ، في حين أن المواد الشبيهة بالمطاط توفر المرونة.

يمكنك التأكد من تلبية النماذج الأولية لالتقاط الفراغ على كل من الاحتياجات البصرية والوظيفية من خلال مطابقة خصائص المواد مع التطبيق الخاص بك.

أخطاء في التصميم الشائعة لتجنب

يمكنك تجنب الأخطاء المكلفة من خلال التعرف على المزالق التصميم الشائعة في صب الفراغ عالي الدقة. يؤدي اختيار المواد غير المناسب إلى رديء الجودة وارتفاع التكاليف. يسبب تصميم العفن غير المعقول سمكًا غير متساوٍ ومساحات ضعيفة. يمكن أن تؤدي درجة حرارة التكوين غير الصحيحة إلى تراجع أو أجزاء غير مكتملة. سرعة التشكيل غير السليمة أو وقت التبريد يقدم تزييف وعدم الاستقرار الأبعاد. إهمال أوراق ما بعد المعالجة حواف حادة ومظهر غير مكتمل.

ملاحظة: يمكنك تحسين جودة النماذج الوظيفية الخاصة بك من خلال مراجعة التصميم الخاص بك في كل مرحلة واتباع أفضل الممارسات للنماذج الأولية السريعة.

تطبيقات صب الفراغ عبر الصناعات

صناعة السيارات

تجد تطبيقات صب الفراغ ضرورية في قطاع السيارات. تتيح لك هذه العملية إنشاء أجزاء صب فراغ عالية الجودة لكل من النماذج الأولية والمكونات الوظيفية. يمكنك تطوير واختبار الحُفئ الداخلية واختبار أجزاء لوحة القيادة ومكونات أسفل الغطاء . تتيح لك القدرة على إنتاج Fascias لوحة القيادة ، ومجموعات الأدوات ، ومباني وحدة التحكم المركزية ، ومحيط العتاد التحول ، التحقق من صحة التصميمات قبل الإنتاج الضخم. يمكنك تحقيق دقة عالية الأبعاد وإنهاء السطح ، وهو أمر بالغ الأهمية لتقييم تعديلات التصميم وخصائص المواد. يدعم هذا النهج النماذج الأولية السريعة ويساعدك على جلب سيارات جديدة إلى السوق بشكل أسرع.

• حواف داخلية

• فافورة لوحة القيادة ومجموعات الأدوات

• مقصورات وحدة التحكم المركزية ومقصورات التخزين

• مقبض الباب الحواف وألواح تبديل النافذة

• تحول الترس حول واجهات التحكم في المناخ

• شبكات السماعة ومنافذ التهوية

• مكونات تحت الغطاء




السلع الاستهلاكية

تطبيقات الصب الفراغ في تصنيع السلع الاستهلاكية تساعدك على تسريع تطوير المنتج. يمكنك إنشاء نماذج أولية وظيفية وأجزاء بلاستيكية صغيرة سد الفجوة بين النماذج الأولية والإنتاج على نطاق واسع. تعمل العملية على استفادة من صب السيليكون واليوريثان ، مما يجعلها قابلة للتكيف مع تصميمات المنتجات المختلفة.

يمكنك الاستفادة من النماذج الأولية السريعة والقدرة على اختبار قطع الغيار الفراغ بسرعة ، مما يضمن وصول منتجاتك إلى السوق بكفاءة.

الطيران والتطبيقات الطبية

أنت تعتمد على الصب الفراغ للنماذج الأولية للفضاء والفضاء الطبي لأنها توفر جودة إنتاج عالية وأوقات تحول سريعة. يمكنك إنشاء هندسة معقدة دون قيود تصميم ، باستخدام كل من المواد الصلبة والمرنة. تعني مرونة قوالب السيليكون أنك لا تحتاج إلى زوايا مسودة ، مما يبسط عملية التصميم.

• جودة إنتاج عالية للأجزاء على المدى القصير

• وقت التحول السريع للنماذج الأولية

• القدرة على إنشاء هندسة معقدة

• المرونة في خيارات المواد ، بما في ذلك المواد الصلبة والمرنة

• لا حاجة لزوايا مسودة بسبب مرونة قالب السيليكون

تجد هذه العملية مثالية لصنع النماذج الأولية الوظيفية والنماذج الأولية للأجهزة الطبية بسرعة وفعالية من حيث التكلفة. يمكنك تكرار التصميمات بسرعة واختبارها وصقلها ، وإنتاج دفعات ذات حجم منخفض دون تكاليف مرتفعة. على الأجزاء المصبوبة ، الجمع بين المواد الصلبة والمرنة ، يمكن ممكنة. تقوم راتنجات البولي يوريثان المتوافقة حيوياً بتصوير الفراغ مناسبة للتطبيقات الطبية ، بما في ذلك المعدات الطبية المخصصة وأجهزة الاختبار.

المعدات الصناعية

يمكنك استخدام الصب الفراغي لإنتاج مكونات المعدات الصناعية التي تتطلب خصائص المواد المتفوقة والدقة. هذه العملية تقلل من المسامية وتعزز الخواص الميكانيكية ، وهو أمر بالغ الأهمية للأجزاء الفائقة والأجزاء عالية الأداء. يمكنك تحقيق تصميمات معقدة وتفاوتات ضيقة ، مما يضمن أن أجزاء الصب الفراغية تلبي معايير صارمة في الصناعة.

• خصائص المواد الفائقة مع انخفاض المسامية

• الهندسة المعقدة والتحمل الضيق

• إنهاء سطح ممتاز ، مما يقلل من التشطيب الإضافي

• كفاءة المواد عن طريق التحكم في تدفق المواد المنصهرة

يمكنك الحصول على مكونات موثوقة وعالية الجودة للآلات الصناعية ، ودعم مجموعة واسعة من تطبيقات صب الفراغ في البيئات الصعبة.

مزايا الصب الفراغ على العمليات المتنافسة

مقارنة التكلفة

يمكنك الحصول على فعالية من حيث التكلفة الكبيرة عند اختيار صب الفراغ للإنتاج منخفض الحجم. تستخدم العملية قوالب السيليكون ، والتي تكلف أقل بكثير من الأدوات الفولاذية المطلوبة لقولبة الحقن. يمكنك تجنب الاستثمارات المقدمة العالية ودفع فقط مقابل ما تحتاجه. بالنسبة للدفعات الصغيرة ، يمكن أن يوفر لك صب الفراغ 30-60 ٪ مقارنة بقولبة الحقن. يحمل Machining CNC أيضًا تكاليف أعلى للأشكال المعقدة ويولد المزيد من نفايات المواد.

• يمكنك تقليل نفقات الأدوات مع قوالب السيليكون.

• يمكنك تجنب الاستثمارات الكبيرة للتشغيل الصغير.

• يمكنك الاستفادة من فعالية التكلفة للنماذج الأولية والدفعات التجريبية.

نصيحة: يمنحك صب الفراغ المرونة لاختبار التصميمات دون الالتزام بالأدوات باهظة الثمن.

المهلة وسرعة الإنتاج

تواجه تحول سريع مع صب الفراغ. عادةً ما تقدم العملية أجزاء في غضون 1-2 أسابيع ، مما يساعدك على تسريع دورة التطوير الخاصة بك. يتطلب صب الحقن أوقات زمنية أطول للأدوات ، ولكن بمجرد أن تكون القوالب جاهزة ، تزيد سرعات الإنتاج. يمكن للآلات CNC إنتاج أجزاء بسرعة ، ولكن التكاليف ترتفع مع التعقيد.

• يوفر صب الفراغ تحولًا من 1-2 أسابيع.

• صب الحقن يحتاج إلى مزيد من الوقت لإنشاء العفن.

• MICHINING CNC سريع للأجزاء البسيطة.

يمكنك الانتقال من التصميم إلى النموذج الأولي في أيام ، وليس شهورًا ، عندما تستخدم صب الفراغ.

التعقيد ومرونة التصميم

يمكنك فتح مرونة تصميم أكبر مع صب الفراغ. تتكيف العملية مع الأشكال الهندسية المعقدة ، مما يتيح لك إنشاء الأضلاع ، وقوائم ، وشعارات منقوشة بسهولة. يمكنك إجراء تغييرات في التصميم بسرعة وفعالية من حيث التكلفة لأن قوالب السيليكون سهلة التعديل أو استبدالها. يتفوق صب الفراغ في إنتاج نماذج أولية ويمتد الإنتاج الصغير مع الانتهاء من السطح الممتاز والتفاصيل.

1. يمكنك إنشاء أشكال معقدة دون قيود.

2. يمكنك ضبط التصميمات على نحو معقول لكل تكرار.

3. يمكنك تحقيق تشطيبات عالية الجودة للاختبار الوظيفي والبصري.

يدعم التصرف الفراغ الابتكار من خلال السماح لك بتجربة أفكار جديدة وتحسين منتجاتك قبل زيادة الإنتاج.

المواصفات الفنية ومعايير الصناعة

الدقة والانكماش

تتوقع دقة عالية من عملية صب الفراغ ، خاصة عندما تحتاج إلى نماذج أولية موثوقة أو أجزاء صغيرة. دقة الأبعاد هي أولوية قصوى. معظم المشاريع تحقق التحمل التي تلبي أو تتجاوز معايير الصناعة. على سبيل المثال ، يمكنك الحفاظ على التحمل الضيق عبر مجموعة من أحجام الأجزاء:

يمكنك أن ترى كيف يتغير التسامح مع حجم الجزء في الرسم البياني أدناه:

تبقى معدلات الانكماش في صب الفراغ منخفضة ، مما يساعدك على الحفاظ على دقة الأبعاد وملاءمة. ينخفض ​​الانكماش النموذجي بين 0.15 ٪ و 0.30 ٪. هذا الانكماش المنخفض يعني أن أجزائك سوف تتناسب بشكل جيد أثناء التجميع والاختبار.

ملاحظة: حساب دائمًا للانكماش في التصميم الخاص بك لضمان تلبية الجزء النهائي متطلبات الأبعاد الخاصة بك.

نطاق درجة الحرارة وقيود المواد

يمكنك تحديد المواد بناءً على الأداء الذي تحتاجه من أجزائك. يدعم صب الفراغ مجموعة واسعة من الراتنجات ، ولكل منها خصائص فريدة. يمكنك اختيار المواد التي توفر مرونة عالية أو صلابة أو مقاومة درجة الحرارة. على سبيل المثال ، قد تستخدم البولي أو PMMA للأجزاء التي تحتاج إلى مواجهة درجات حرارة أعلى أو تتطلب مقاومة للصدمة. يوفر المطاط والبولي بروبيلين المرونة وامتصاص التأثير. نايلون مملوءة بالزجاج و ABS توفر القوة والاستقرار الأبعاد.

يجب أن تتطابق دائمًا مع اختيارك المادي مع متطلبات طلبك. يضمن لك هذا النهج تحقيق التوازن الصحيح لدقة الأبعاد والدقة والمتانة في كل جزء تنتجه.

نصائح الخبراء لتحسين مشاريع صب الفراغ

أفضل الممارسات للطيارين ذوي الحجم الكبير

يمكنك توسيع نطاق مشاريع الصب الفراغية بكفاءة من خلال اتباع أفضل الممارسات المثبتة. عندما تخطط للطيارين ذوي الحجم الكبير ، ركز على تحسين كل خطوة للحفاظ على تكاليف الجودة والتحكم. يعمل الصب الفراغ بشكل أفضل بالنسبة لأحجام الإنتاج المنخفض إلى المتوسط ​​، وعادة ما تصل إلى بضع مئات من الأجزاء. يمكنك تحقيق نتائج ممتازة عند استخدام هذه العملية للنماذج الأولية وإنتاج المكونات المعقدة الصغيرة.

• أنت تنتج نماذج أولية عالية الجودة مع صب الفراغ.

• يمكنك إدارة الحجم المنخفض إلى المتوسط ​​مع نتائج متسقة.

• يمكنك تحسين الكفاءة وفعالية التكلفة من خلال فهم كل خطوة العملية.

نصيحة: خطط جدول الإنتاج الخاص بك بعناية. يمكنك تمديد عمر العفن وتقليل وقت التوقف عن طريق تدوير القوالب ورصد التآكل.

حلقات التصميم وحلقات التغذية المرتدة

يمكنك تعزيز جودة مشاريع الصب الفراغية باستخدام حلقات التصميم والتغذية المرتدة. يساعدك هذا النهج على تحسين النماذج الأولية وتحقيق أهدافك بشكل أسرع. ابدأ بتحديد أهداف واضحة للنموذج الأولي الخاص بك ، بما في ذلك الأداء والوظائف. بناء النموذج الأولي الخاص بك باستخدام طرق النماذج الأولية السريعة. اختبر الجزء وجمع ملاحظات من المستخدمين وأصحاب المصلحة. تحليل ردود الفعل لتحديد مجالات للتحسين. كرر الدورة حتى يفي النموذج الأولي بجميع المتطلبات.

1. تحديد الأهداف والمعايير للنموذج الأولي الخاص بك.

2. تصميم وبناء الإصدار الأول باستخدام النماذج الأولية السريعة.

3. اختبار وتقييم النموذج الأولي مع أصحاب المصلحة.

4. تحليل الملاحظات وصقل التصميم.

5. كرر الدورة حتى تصل إلى أهدافك.

ملاحظة: يمكنك تسريع التطوير وتحسين جودة الجزء من خلال تبني التحسين والتعليقات المستمرة.

تكتسب مزايا كبيرة مع الفراغ في الصناعات.

• تستفيد قطاعات السيارات والفضاء من النماذج الأولية السريعة وتوفير التكاليف.

• تعتمد حقول الرعاية الطبية والصحية على مكونات دقيقة ومخصصة.

• تختبر السلع الاستهلاكية ومصنعي الإلكترونيات تصاميم المنتجات بكفاءة.

• منتجي المعدات الصناعية يخلقون أجزاء دائمة صغيرة متينة.

ترى ابتكارات مثل , التحسين الآلي الذي يحركه AI ، والصب متعدد المواد. تنتقل الصناعة نحو الممارسات المستدامة ودورات الإنتاج الأسرع.

التعليمات

ما هي أنواع المواد التي يمكنك استخدامها في صب الفراغ؟

يمكنك الاختيار من بين مجموعة واسعة من راتنجات البولي يوريثان ، بما في ذلك درجات تشبه ABS ، تشبه المطاط ، وشفافة. تتيح لك هذه المواد مطابقة الخصائص الميكانيكية والبصرية لأجزاء الإنتاج النهائية.

كم عدد الأجزاء التي يمكنك إنتاجها مع قالب سيليكون واحد؟

يمكنك عادة إنشاء 10 إلى 25 جزءًا من قالب السيليكون واحد. تعتمد حياة العفن على تعقيد جزء واختيار المواد ومستوى التفاصيل المطلوبة لنماذجك الأولية.

كيف يقارن صب الفراغ مع صب الحقن للإنتاج منخفض الحجم؟

يمكنك تحقيق تكاليف أدوات أقل وتحول أسرع مع صب الفراغ مقابل صب الحقن. تناسب هذه الطريقة دفعات ونماذج صغيرة ، في حين أن صب الحقن يعمل بشكل أفضل للتصنيع ذات الحجم العالي.

هل يمكن أن يكرر صب الفراغ الأشكال المعقدة أفضل من الطباعة ثلاثية الأبعاد؟

يمكنك إنتاج تفاصيل معقدة وأسطح ناعمة مع طباعة الفراغ مقابل الطباعة ثلاثية الأبعاد. تلتقط قوالب السيليكون ميزات دقيقة ، وتزيل العملية خطوط الطبقة ، مما يؤدي إلى أجزاء تشبه المنتجات النهائية عن كثب.

ما هي الصناعات التي تستفيد أكثر من تصبغ الفراغ؟

يمكنك العثور على صب الفراغ يستخدم على نطاق واسع في السيارات ، والفضاء ، والأجهزة الطبية ، والإلكترونيات الاستهلاكية ، والمعدات الصناعية. تعتمد هذه القطاعات على النماذج الأولية السريعة والإنتاج الصغير للاختبار والتحقق من الصحة.

نصيحة: استشر دائمًا شريكك في التصنيع لتحديد أفضل عملية لاحتياجات مشروعك.
