عملية التحقق من صحة القالب البلاستيكي: من تجربة القالب إلى الموافقة على الإنتاج الضخم

مقدمة

يتضمن تطوير أجزاء مصبوبة بالحقن عالية الجودة ما هو أكثر بكثير من مجرد بناء قالب وإنتاج العينات الأولى. قبل طرح المنتج للإنتاج الضخم، يجب على الشركات المصنعة إكمال عملية الموافقة على العينة المنظمة للتحقق من أن كلاً من عملية الأدوات والقولبة تلبي المتطلبات الهندسية باستمرار. عادةً ما يتبع مورد قوالب الحقن ذو الخبرة عدة مراحل للتحقق، بما في ذلك عينة T0، وعينة T1، وعينة T2، حيث توفر كل مرحلة تعليقات قيمة لتحسين أداء القالب وجودة المنتج قبل الموافقة على الإنتاج.

أثناء التحقق من صحة الأدوات والتحقق من صحة العينة، يقوم المهندسون بتقييم ما إذا كانت الأجزاء المقولبة تلبي مواصفات التصميم في ظل ظروف معالجة مستقرة. يتضمن ذلك فحصًا تفصيليًا للأبعاد لتأكيد القياسات المهمة، إلى جانب الفحص التجميلي لتحديد عيوب السطح مثل علامات الحوض أو الوميض أو خطوط اللحام أو علامات التدفق أو عدم تناسق الألوان. تساعد البيانات المجمعة في تحديد ما إذا كانت تعديلات القالب أو تحسين العملية أو تحسينات التصميم مطلوبة قبل الانتقال إلى مرحلة التحقق التالية. تقلل كل تجربة من عدم اليقين في التصنيع وتحسن من اتساق الإنتاج.

تعمل عملية التحقق المحددة جيدًا أيضًا على تعزيز مراقبة جودة قولبة الحقن من خلال تأكيد التكرار بدلاً من الاعتماد على عينة واحدة ناجحة. عندما تلبي الأدوات ومعلمات المعالجة ونتائج الفحص متطلبات المشروع باستمرار، يمكن للعميل منح الموافقة على الإنتاج بثقة. إن فهم كيفية تناسب تجارب T0 وT1 وT2 مع دورة التطوير الشاملة يساعد الشركات المصنعة على تقليل مخاطر المشروع، وتقصير الجداول الزمنية للإطلاق، والتأكد من أن الانتقال من تجربة القالب إلى الإنتاج واسع النطاق يتسم بالكفاءة والموثوقية.

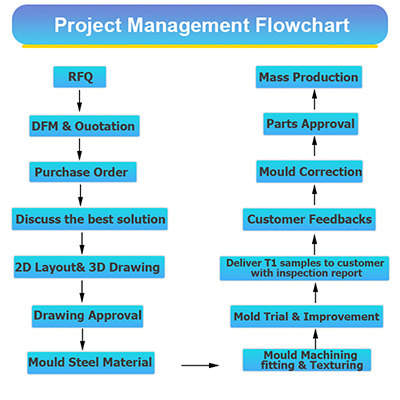

عملية الموافقة على عينة حقن صب

إن عملية الموافقة على عينة القولبة بالحقن هي إجراء منظم للتحقق من الصحة يستخدم للتأكد من أن القالب الجديد وعملية التشكيل والمنتج النهائي يلبي جميع متطلبات الهندسة والجودة قبل بدء الإنتاج بكميات كبيرة. بدلاً من الموافقة على الجزء المصبوب الأول، يقوم المصنعون بتقييم عدة مراحل تجريبية، بما في ذلك عينة T0، وعينة T1، وعينة T2. تركز كل مرحلة على التحقق من الجوانب المختلفة للمشروع، مما يسمح لكل من العميل والمورد بتحديد المشكلات مبكرًا وتقليل مخاطر الإنتاج قبل الإصدار النهائي.

عادةً ما تكون عينة T0 هي التجربة الأولى بعد تجميع القالب وتستخدم بشكل أساسي للتحقق من صحة الأدوات. يؤكد المهندسون أن القالب يمتلئ بشكل صحيح، ويخرج الأجزاء بسلاسة، ويعمل حسب التصميم. بعد إجراء أي تعديلات ضرورية على الأدوات، يتم إنتاج عينة T1 للتحقق من صحة الأبعاد والتحقق من صحة العملية. يتم قياس الأبعاد الحرجة، ويتم تحسين معلمات القولبة، ويتم تقييم مظهر الجزء لضمان أداء تصنيع مستقر. إذا كانت هناك حاجة إلى تحسينات إضافية، فقد يتم إكمال تجربة أخرى قبل التقدم إلى عينة T2، مما يوضح قدرة الإنتاج المتسقة في ظل ظروف التصنيع القابلة للتكرار ويدعم التحقق من صحة الإنتاج.

طوال عملية الموافقة، يعد التوثيق الشامل على نفس القدر من الأهمية. يقدم الموردون عادةً تقارير الأبعاد وشهادات المواد وسجلات الفحص للتحقق من امتثال المنتج واتساق العملية. توفر هذه المستندات إمكانية التتبع لكل مرحلة من مراحل التحقق وتساعد العملاء على مراجعة ما إذا كانت الأجزاء المصبوبة بالحقن تلبي المواصفات الوظيفية والتجميلية والمادية. إن عملية الموافقة على العينات المُدارة بشكل جيد لا تؤكد جاهزية القالب فحسب، بل ترسي أيضًا الثقة في أن المورد يمكنه تقديم جودة مستقرة خلال الإنتاج الضخم.

تجربة قالب T0: التحقق من الأداة قبل الموافقة على المنتج

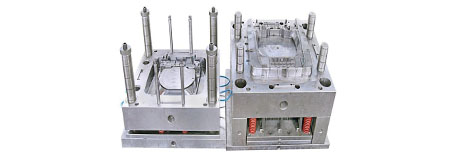

عينة T0 هي أول تجربة لقولبة الحقن يتم إجراؤها بعد تصنيع القالب وتجميعه. هدفها الأساسي هو التحقق من صحة القالب، مما يضمن أن الأداة تعمل بشكل صحيح قبل البدء في التأهيل التفصيلي للمنتج. في هذه المرحلة، يركز المهندسون على التحقق من الأدوات بدلاً من الموافقة على الجزء المصبوب نفسه. تؤكد التجربة أن القالب يفتح ويغلق بشكل صحيح، ويملأ التجويف، ويخرج الأجزاء دون تلف، ويعمل بأمان طوال دورة التشكيل. ومن الشائع أن تكشف التجربة الأولى عن المناطق التي تتطلب التعديل، مما يجعل T0 معلمًا هندسيًا مهمًا وليس تقييمًا نهائيًا للجودة.

خلال مرحلة العينة الأولية، يقوم الفنيون بتقييم العديد من العوامل الرئيسية، بما في ذلك التحقق من تصميم القالب، وفحص الأبعاد الأساسية، والمظهر العام للجزء. يقوم المهندسون أيضًا بمراجعة تحليل تدفق المواد من خلال فحص أنماط التدفق وخطوط اللحام واللقطات القصيرة ومصائد الهواء وعلامات الحوض والفلاش وتوازن التعبئة. وفي الوقت نفسه، يتم فحص جودة الطرد لضمان تحرير الأجزاء بسلاسة دون تشويه، أو خدوش، أو علامات ضغط. تساعد هذه الملاحظات في تحديد ما إذا كان تصميم القالب يعمل كما هو متوقع في ظل ظروف الإنتاج الحقيقية.

إذا تم تحديد المشاكل، يتم تنفيذ الإجراءات التصحيحية قبل مرحلة التحقق التالية. تشمل التحسينات النموذجية تعديل القالب، وتصحيحات الفولاذ المحلية، ونقل البوابة لتحسين تدفق الراتنج، وتعديل قناة التبريد لتحقيق انكماش أكثر اتساقًا للأجزاء واستقرار الدورة. نظرًا لأن عينات T0 مخصصة للتقييم الهندسي، فإنها نادرًا ما تُستخدم للحصول على موافقة العميل. فقط بعد أن يعمل القالب بشكل موثوق، ويتم التخلص من العيوب الرئيسية، ويتم حل المشكلات الحرجة، يمكن للمشروع المضي قدمًا بثقة إلى مرحلة التحقق من الصحة T1، حيث تصبح دقة الأبعاد وقدرة العملية هي التركيز الأساسي.

التحقق من صحة عينة T1: تأكيد الأبعاد واستقرار العملية

بعد معالجة مشكلات الأدوات الأولية، ينتقل المشروع إلى مرحلة عينة T1، حيث يتحول التركيز من وظيفة القالب إلى جودة المنتج واتساق التصنيع. على عكس تجربة T0، تهدف T1 إلى التحقق مما إذا كان القالب المحسن يمكنه إنتاج الأجزاء التي تلبي مواصفات التصميم بشكل متكرر. تجمع هذه المرحلة بين التحقق من صحة الأبعاد والتحقق من صحة العملية، مما يساعد كلاً من العميل والمورد على تحديد ما إذا كانت عملية القولبة تقترب من الاستعداد للإنتاج.

أثناء تقييم T1، يتم إنشاء تقارير الأبعاد الشاملة عن طريق قياس الميزات الهامة مقابل الرسم الهندسي أو نموذج CAD ثلاثي الأبعاد. يقوم المهندسون بتقييم الانكماش والتسطيح وسمك الجدار ومواضع الثقب والأبعاد الرئيسية الأخرى للتأكد من أن الأجزاء المصبوبة بالحقن تقع ضمن التفاوتات المحددة. وفي الوقت نفسه، تتم مراجعة جودة مستحضرات التجميل بعناية بحثًا عن عيوب مثل علامات الحوض والوميض وخطوط اللحام وعلامات التدفق والعيوب السطحية. يتم أيضًا التحقق من معلمات القولبة المستقرة - بما في ذلك درجة حرارة الذوبان، ودرجة حرارة القالب، وضغط الحقن، وضغط التعبئة، ووقت التبريد - لضمان المعالجة المتكررة بدلاً من الاعتماد على دورة قولبة واحدة ناجحة.

إذا لم يتم تحقيق أي أبعاد أو متطلبات المظهر بشكل كامل، فسيتم إجراء المزيد من التحسين قبل التقدم إلى المرحلة التالية. قد تتضمن التعديلات ضبط معلمات المعالجة بشكل دقيق، أو تلميع القالب أو تنفيسه، أو تعديل الفولاذ المحلي، أو موازنة ملء التجويف. بمجرد أن تظهر نتائج الفحص أداءً متسقًا عبر عينات متعددة وتم الانتهاء من الإجراءات التصحيحية الرئيسية، يصبح المشروع جاهزًا لدخول مرحلة T2. عند هذه النقطة، يتغير التركيز من التحسينات الهندسية إلى إثبات أن العملية التي تم التحقق من صحتها يمكن أن تدعم الإنتاج الضخم المستقر والقابل للتكرار.

التحقق من صحة الإنتاج T2: إظهار الاستعداد للتصنيع الضخم

تعتبر تجربة إنتاج T2 هي مرحلة التحقق النهائية قبل بدء التصنيع على نطاق واسع. في هذه المرحلة، تمت الموافقة بالفعل على تصميم القالب وأبعاد المنتج، وبالتالي فإن الهدف الأساسي هو التحقق من صحة الإنتاج. بدلاً من تقييم جزء مصبوب واحد، يوضح المورد أن عملية التصنيع الكاملة يمكن أن تنتج باستمرار مكونات عالية الجودة في ظل ظروف الإنتاج العادية. توفر هذه المرحلة الثقة بأن المشروع جاهز للتصنيع على المدى الطويل دون مشاكل غير متوقعة في الجودة أو العملية.

الجزء الرئيسي من T2 هو دراسة قدرة العملية، حيث يتم تنفيذ عمليات الإنتاج باستخدام معدات الإنتاج القياسية ومشغلي الإنتاج المنتظمين بدلاً من ظروف التجربة الهندسية. يتحقق المهندسون من التحقق من وقت الدورة للتأكد من إمكانية تحقيق معدل الإنتاج المخطط له مع الحفاظ على دقة الأبعاد وجودة مستحضرات التجميل. تتم مراقبة استقرار العملية طوال فترة التشغيل من خلال التحقق من الأبعاد المهمة، وقابلية التكرار، وإعدادات الماكينة، واتساق المواد، وكفاءة الإنتاج الإجمالية. تساعد هذه النتائج في التأكد من أن العملية التي تم التحقق من صحتها يمكن أن تدعم حجم الإنتاج المطلوب.

بالإضافة إلى أداء القولبة، تقوم T2 أيضًا بتقييم أنشطة التصنيع النهائية. يؤكد التحقق من صحة التغليف أن الأجزاء النهائية محمية بشكل صحيح أثناء التخزين والنقل، بينما يضمن التحقق من صحة التعامل أن الأجزاء يمكن أن تتحرك خلال الفحص والتجميع والخدمات اللوجستية دون حدوث أضرار تجميلية أو تغييرات في الأبعاد. تتم مراجعة الوثائق وسجلات التفتيش وإجراءات الجودة للتحقق من الامتثال لمتطلبات العملاء ومعايير الجودة الداخلية. بمجرد أن يُظهر المورد جاهزيته للإنتاج الضخم من خلال قدرة المعالجة المستقرة، وأوقات الدورات التي تم التحقق منها، ومراقبة الجودة الفعالة، يمكن للعميل بثقة الموافقة على المشروع لتوقيع الإنتاج والسماح ببدء الإنتاج الضخم المنتظم.

الأسباب الشائعة لفشل عينات حقن صب التحقق من الصحة

تباين الأبعاد وعدم استقرار العملية

أحد أكثر حالات فشل الموافقة على العينات شيوعًا هو انجراف الأبعاد بين الأجزاء المقولبة المنتجة أثناء نفس التجربة. قد تفي الأجزاء بالمواصفات في بداية التشغيل ولكنها تخرج تدريجيًا عن نطاق التسامح مع استقرار العملية. تشمل الأسباب الشائعة درجة حرارة العفن غير المتناسقة، والتبريد غير المتساوي، ورطوبة المواد، أو معلمات المعالجة غير المستقرة. يتطلب منع عدم استقرار الأبعاد ظروف قولبة محسنة، ومراقبة منتظمة للماكينة، وأداء تبريد تم التحقق منه، وسجلات عملية كاملة تسمح للمهندسين بتحديد مصادر الاختلاف والقضاء عليها قبل الموافقة على الإنتاج.

العيوب التجميلية والجزء الاعوجاج

سبب شائع آخر للرفض هو سوء المظهر أو التشوه. قد تؤثر العيوب التجميلية مثل الفلاش أو علامات الحوض أو خطوط اللحام أو علامات التدفق أو خدوش السطح على جودة المنتج حتى عندما تكون الأبعاد مقبولة. يمكن أن تمنع Warpage أيضًا التجميع المناسب لأن الانكماش غير المتساوي يغير شكل الجزء بعد القولبة. يجب على الموردين الجمع بين عمليات الفحص البصري وتقارير الأبعاد لتحديد ما إذا كانت العيوب تنشأ من تصميم القالب، أو ظروف المعالجة، أو هندسة الأجزاء. قد تشمل الإجراءات التصحيحية تحسين التهوية، أو موازنة التبريد، أو تحسين تصميم البوابة، أو ضبط معلمات القولبة.

مشاكل الامتثال للمواد والتوثيق

قد تفشل الموافقة أيضًا عندما لا يستخدم الجزء المصبوب الراتينج المحدد أو عندما تكون المستندات الداعمة غير مكتملة. قد يؤدي عدم تطابق المواد أو استبدال المواد بشكل غير مصرح به إلى تغيير الخواص الميكانيكية أو المظهر أو الأداء على المدى الطويل، مما يجعل العينة غير مقبولة. قد يؤدي فقدان سجلات الفحص أو التتبع غير المكتمل أو خطط التحكم القديمة إلى تأخير موافقة العميل حتى لو بدت الأجزاء مقبولة. يساعد الحفاظ على المواد المعتمدة والوثائق الكاملة وإجراءات التحقق الموحدة على تقليل مشكلات جودة قوالب الحقن وتحسين احتمالية الموافقة الناجحة قبل بدء الإنتاج الضخم.

خاتمة

لا يتم تحديد تجربة القالب الناجحة من خلال إنتاج جزء واحد مقبول، بل يتم تحقيقها من خلال إثبات أن عملية التصنيع بأكملها مستقرة وقابلة للتكرار وجاهزة للإنتاج على المدى الطويل. بدءًا من تجربة T0 الأولى وحتى تحسين T1 والتحقق من صحة الإنتاج T2، تعمل كل مرحلة على تقليل المخاطر الفنية وبناء الثقة في الأدوات والعملية والمنتج النهائي.

يجمع سير عمل الموافقة على العينات الفعال بين المراجعات الهندسية والتحقق من الأبعاد والتقييم التجميلي وتحسين العملية والوثائق الكاملة. تساعد هذه الأنشطة في تحديد المشكلات المحتملة قبل الإنتاج الضخم، وتقليل تغييرات القالب المكلفة، وتأخيرات الإنتاج، ومشاكل الجودة بعد الإطلاق. كما يعمل التحقق الدقيق أيضًا على تقوية التواصل بين العميل والمورد من خلال توفير بيانات واضحة لدعم كل قرار موافقة.

عند اختيار شريك القولبة بالحقن، انظر إلى ما هو أبعد من جودة العينة الأولى. إن المورد الذي يتمتع بعملية تحقق منظمة، وإجراءات فحص شاملة، ومراقبة قوية للعمليات، من المرجح أن يقدم إنتاجًا متسقًا طوال عمر المشروع. إن استثمار الوقت في التحقق من صحة القالب يضمن إطلاق المنتج بشكل أكثر سلاسة، وأداء تصنيع أكثر قابلية للتنبؤ به، وانخفاض إجمالي تكاليف الإنتاج مع الحفاظ على جودة المنتج الموثوقة.
