اختيار الفولاذ المناسب لقوالب حقن البلاستيك: P20، H13، أو S136؟

مقدمة

يعد اختيار قالب الفولاذ المناسب أحد أهم القرارات في تصميم قوالب الحقن، لأنه يؤثر بشكل مباشر على عمر الأدوات وجودة المنتج وكفاءة التصنيع والتكلفة الإجمالية للمشروع. يقوم العديد من المهندسين بمقارنة قوالب الفولاذ P20، والفولاذ القالب H13، والفولاذ القالب S136، ولكن الخيار الأفضل يعتمد على أكثر من سعر المادة وحده. تلعب عوامل مثل حجم الإنتاج ونوع الراتينج ومتطلبات تشطيب السطح ومقاومة التآكل والصيانة المتوقعة دورًا في الاختيار الناجح لفولاذ قالب الحقن.

يجب أيضًا أن تأخذ المقارنة المناسبة لفولاذ القالب في الاعتبار الأداء طويل المدى بدلاً من التكلفة الأولية لفولاذ القالب فقط. على سبيل المثال، قد تكون مواد الأدوات منخفضة التكلفة مناسبة لعمليات الإنتاج القصيرة، في حين أن الدرجات الممتازة يمكن أن تقلل من التآكل، وتحسن استقرار الأبعاد، وتطيل عمر خدمة القالب في التطبيقات الصعبة. قد يؤدي اختيار الفولاذ الخطأ إلى تآكل التجويف المبكر، أو التآكل، أو فترات صيانة أطول، أو عدم تناسق جودة الأجزاء، مما يؤدي في النهاية إلى زيادة تكاليف التصنيع.

إن فهم نقاط القوة والقيود لكل مادة يساعد الشركات المصنعة على اتخاذ قرارات أفضل لاختيار مواد القالب. يقارن هذا الدليل خصائص P20، وH13، وS136 لتطبيقات أدوات قوالب الحقن المختلفة، موضحًا متى يوفر كل فولاذ أفضل توازن بين المتانة، وقابلية التشغيل الآلي، والاستثمار في الأدوات، وأداء الإنتاج. من خلال مطابقة قوالب الفولاذ مع كل من المواد البلاستيكية وأهداف الإنتاج، يمكن للشركات تقليل المخاطر مع تحقيق نتائج صب أكثر موثوقية وفعالة من حيث التكلفة.

لماذا يهم اختيار المواد العفن؟

إن اختيار الاختيار المناسب لمواد القالب هو أكثر بكثير من مجرد شراء الفولاذ الأقل تكلفة. تؤثر درجات فولاذ قوالب الحقن المختلفة بشكل مباشر على عمر القالب وكفاءة المعالجة وتكرار الصيانة وجودة الأجزاء المقولبة. عند مقارنة P20 وH13 وS136، توفر كل مادة توازنًا مختلفًا بين الصلابة والمتانة ومقاومة التآكل والحماية من التآكل. قد يؤدي اختيار الفولاذ الخاطئ إلى تقصير عمر الأداة وزيادة وقت التوقف عن العمل وزيادة تكاليف الإنتاج حتى لو كان الاستثمار الأولي في الأدوات أقل.

يعتمد أداء القالب على مدى توافق الفولاذ مع تطبيق القولبة. يتطلب الإنتاج بكميات كبيرة مقاومة ممتازة لتآكل الأدوات ومتانة قالب الحقن، بينما تتطلب الراتنجات المسببة للتآكل أو المواد المثبطة للهب فولاذًا مقاومًا للتآكل لمنع تلف التجاويف. تعتمد المشاريع ذات المتطلبات التجميلية الصارمة أيضًا على تشطيب سطح القالب الفائق، حيث يحدد الفولاذ مدى جودة الحفاظ على القوام المصقول والأسطح اللامعة على مدار فترات الإنتاج الطويلة.

بدلاً من التركيز فقط على سعر الشراء، يجب على الشركات المصنعة تقييم التكلفة الإجمالية لأدوات الملكية. قد يؤدي الفولاذ عالي الجودة إلى تقليل صيانة القالب، وإطالة عمر الخدمة، وتحسين استقرار العملية، مما يقلل من تكلفة دورة حياة الأدوات الإجمالية. يوازن الاختيار الفعال لقوالب الإنتاج الفولاذية بين الأداء والصيانة والميزانية، مما يضمن أن مواد أدوات حقن البلاستيك توفر جودة المنتج المطلوبة مع الحفاظ على تكاليف التصنيع على المدى الطويل تحت السيطرة. يساعد هذا الأسلوب على تحسين جودة القالب مقابل التكلفة طوال دورة حياة الإنتاج بأكملها.

متى يكون P20 هو الخيار الأفضل؟

يعد الفولاذ القالب P20 خيارًا ممتازًا عندما تعطي أهداف الإنتاج الأولوية للتسليم السريع وتكلفة الأدوات المعتدلة والأداء الموثوق. وباعتباره قالبًا من الفولاذ المقسى مسبقًا مع صلابة P20 نموذجية تبلغ 28-34 HRC، فإنه يوفر إمكانية تصنيع جيدة ويلغي الحاجة إلى معالجة حرارية إضافية بعد التشغيل الآلي. يؤدي هذا إلى تقصير وقت تصنيع القالب ويجعل P20 خيارًا شائعًا لمشاريع قوالب حقن النماذج الأولية، وأدوات الجسور، وقولبة الحقن ذات الحجم المنخفض حيث من المتوقع أن يظل الطلب على الإنتاج أقل من 300000 طلقة تقريبًا.

يتضمن تطبيق الفولاذ P20 النموذجي صب اللدائن الحرارية غير الكاشطة مثل ABS وPP وPE وPS. تخلق هذه المواد تآكلًا منخفضًا نسبيًا للتجويف، مما يسمح لـ P20 بتحقيق أداء ثابت مع الحفاظ على تشطيب قالب شبه تجميلي مناسب للعديد من المنتجات الاستهلاكية والصناعية. ونظرًا لسهولة تصنيع الفولاذ وإصلاحه، فإنه يوفر أيضًا المرونة عندما تكون تصميمات المنتج لا تزال في طور التطور أو عندما تكون التغييرات الهندسية متوقعة.

من منظور اختيار مواد قوالب الحقن، توفر P20 توازنًا جذابًا بين الأداء والاستثمار. غالبًا ما يؤدي انخفاض سعر الأدوات الأولي إلى تكلفة أدوات تنافسية لكل جزء لعمليات الإنتاج القصيرة والمتوسطة. ومع ذلك، بالمقارنة مع P20 مقابل H13 S136، فإن P20 أقل ملاءمة للراتنجات المملوءة بالزجاج، أو المواد البلاستيكية شديدة الكشط، أو التطبيقات التي تتطلب أسطحًا مصقولة كالمرآة وأقصى مقاومة للتآكل. في هذه الحالات، يمكن أن توفر الترقية إلى H13 أو S136 عمرًا أطول للقالب وتكاليف صيانة أقل على مدار دورات الإنتاج الممتدة.

ما هو الخيار الأفضل لـ H13؟

يعتبر الفولاذ القالب H13 هو الخيار المفضل عندما تتعرض قوالب الحقن لكميات إنتاج عالية ودرجات حرارة عالية وراتنجات هندسية كاشطة. باعتبارها مادة قولبة حقن فولاذية لأداة H13 مع صلابة نموذجية تبلغ 44-52 HRC، فإنها توفر قوة وثباتًا حراريًا أفضل بكثير مقارنة بالدرجات الأكثر ليونة مثل P20. وهذا يجعلها مثالية لتطبيقات الفولاذ ذات الحجم الكبير بالحقن حيث من المتوقع أن تتجاوز القوالب 500000 دورة مع أداء ثابت.

في القوالب البلاستيكية للمواد الهندسية مثل النايلون المملوء بالزجاج أو غيرها من الراتنجات المعززة، يوفر H13 خصائص فولاذية قوية لمقاومة التآكل. تساعد صلابتها الفائقة على حماية فولاذ تجويف قالب الحقن من التآكل وإجهاد السطح الناتج عن فترات الإنتاج الطويلة. كما أنه يستخدم على نطاق واسع في تطبيقات الصلب ذات درجة الحرارة العالية بالحقن حيث يمكن أن يؤثر تراكم الحرارة على استقرار الأبعاد ويسرع من تدهور الأداة.

من مقارنة P20 مقابل H13، يتفوق H13 بشكل واضح على P20 في المتانة والاستقرار على المدى الطويل، خاصة في ظل ضغط الإنتاج المستمر. في حين أن P20 مناسب للكميات المنخفضة إلى المتوسطة، فقد تم تصميم H13 للبيئات الصعبة حيث يكون عمر القالب والموثوقية أمرًا بالغ الأهمية. على الرغم من أن التصنيع والتلميع أكثر صعوبة، إلا أن العمر الطويل للأداة وانخفاض الصيانة يجعل من H13 حلاً أكثر فعالية من حيث التكلفة لمشاريع التصنيع عالية الأداء وكميات كبيرة.

ما هو الأفضل بالنسبة لـ S136؟

يعتبر الفولاذ القالب S136 هو الخيار المفضل عندما تكون المقاومة الفائقة للتآكل وجودة السطح الاستثنائية أمرًا بالغ الأهمية لأداء المنتج. باعتباره الفولاذ المقاوم للصدأ الممتاز للأدوات S136، فإنه يستخدم على نطاق واسع لمعالجة قوالب الراتنجات المسببة للتآكل مثل PVC والبلاستيك المقاوم للهب، حيث قد تعاني أدوات الفولاذ العادية من الصدأ أو تلف التجويف. كما أن مقاومتها الممتازة للتآكل تجعلها خيارًا موثوقًا به لعمليات الإنتاج الطويلة مع انخفاض متطلبات الصيانة.

الميزة الرئيسية الأخرى لـ S136 هي قدرته المتميزة على التلميع. يمكنها تحقيق تشطيب SPI عالي الجودة لتلميع المرآة، مما يجعلها معيار الصناعة لتطبيقات الصلب ذات القوالب البصرية. تستفيد الشركات المصنعة التي تنتج العدسات، وأدلة الضوء، والأغطية الشفافة، والقوالب البلاستيكية الشفافة الأخرى من قدرتها على تقديم تشطيب ممتاز لسطح قالب الحقن مع الحد الأدنى من عيوب التلميع. تساعد جودة التجويف المتسقة أيضًا في الحفاظ على وضوح الأجزاء واستقرار الأبعاد طوال عملية الإنتاج.

بالمقارنة مع S136 مقابل H13 P20، فإن S136 مناسب بشكل أفضل لفولاذ قوالب الحقن الغذائي وتطبيقات فولاذ قولبة الحقن الطبية، حيث تكون بيئات القولبة النظيفة ومقاومة التآكل وسلامة السطح على المدى الطويل ضرورية. على الرغم من أن الاستثمار الأولي في الأدوات أعلى، إلا أن S136 يوفر صيانة أقل وعمر قالب أطول وأداء تجميلي فائق. بالنسبة للمنتجات الشفافة، أو الأجزاء الاستهلاكية شديدة اللمعان، أو التطبيقات التي تتطلب معايير صحية صارمة، غالبًا ما يكون S136 هو الاختيار الأكثر موثوقية لقوالب الفولاذ.

مقارنة بين P20 وH13 وS136

يساعد جدول المقارنة الواضح لفولاذ القالب المهندسين على الفهم السريع لكيفية أداء درجات فولاذ قوالب الحقن المختلفة في ظل ظروف الإنتاج الحقيقية. يجب أن يأخذ دليل اختيار مادة القالب الصحيح في الاعتبار الصلابة ومقاومة التآكل وإمكانية تشطيب السطح وعمر القالب والتكلفة الإجمالية للأدوات بدلاً من التركيز فقط على السعر الأولي. تخدم كل درجة من درجات الفولاذ - P20 وH13 وS136 - سيناريو إنتاج مختلف اعتمادًا على نوع الراتينج ودورة الحياة المتوقعة.

من مقارنة أداء القالب، يقدم P20 أقل مقارنة لتكلفة الأدوات، مما يجعله مناسبًا للنموذج الأولي أو أدوات الجسر. يوفر H13 توازنًا قويًا بين المتانة والتكلفة، خاصة بالنسبة للراتنجات الكاشطة وعمليات الإنتاج الطويلة. يتميز S136 بمقاومته للتآكل، وإمكانية تلميع المرآة، ومتطلبات الامتثال في الصناعات الغذائية والطبية.

عند تقييم عمر القالب مقابل تحليل التكلفة، يجب على المهندسين أن يأخذوا في الاعتبار ليس فقط سعر الفولاذ ولكن أيضًا تكرار الصيانة واستقرار الإنتاج ومتطلبات جودة السطح. يمكن أن تؤثر الاختلافات في اختيار الفولاذ المُصلب مسبقًا مقابل الفولاذ المُصلب بشكل كبير على المهلة الزمنية والمواصفات النهائية لقالب الحقن، مما يجعل اختيار درجة الفولاذ قرارًا حاسمًا في أي مشروع لقوالب الحقن.

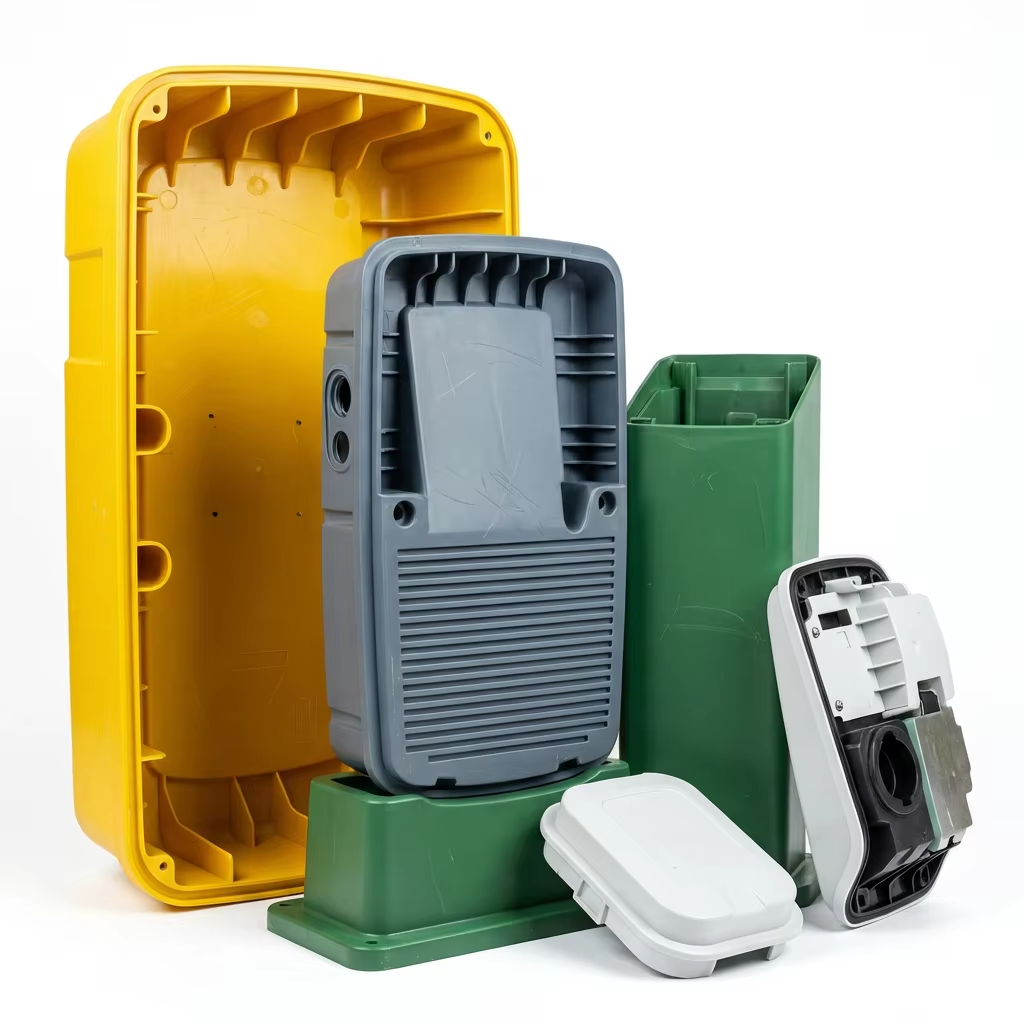

كيف يؤثر الحجم والراتنج على اختيار القالب الفولاذي؟

كيف يؤثر نوع الراتينج على معدل التآكل حسب درجة الفولاذ

يتأثر اختيار قالب الفولاذ بشدة بكل من حجم الإنتاج ونوع الراتينج، لأن هذين العاملين يحددان بشكل مباشر معدل التآكل وعمر القالب. يُظهر الاختيار العملي لقوالب الفولاذ من خلال نهج الحجم أن الإنتاج منخفض الحجم يمكن أن يستخدم غالبًا P20، بينما تتطلب عمليات الإنتاج المتوسطة إلى الكبيرة خيارات أقوى مثل H13 أو S136. مع زيادة عدد الدورات، يصبح معدل تآكل قولبة الحقن أكثر أهمية، ويفقد الفولاذ الأكثر ليونة الدقة بشكل أسرع. وهذا هو السبب في أن قولبة عتبة حجم الإنتاج تعتبر قاعدة أساسية في القرارات الهندسية، مما يساعد على تحقيق التوازن بين التكلفة والمتانة عبر مراحل المشروع المختلفة.

يلعب نوع الراتنج أيضًا دورًا حاسمًا في معايير اختيار المواد. يوضح مبدأ كيفية تأثير نوع الراتينج على معدل التآكل حسب درجة الفولاذ أن المواد الكاشطة مثل النايلون المملوء بالزجاج أو PBT تزيد بشكل كبير من تآكل التجويف، مما يجعل الأدوات البلاستيكية الكاشطة الفولاذية مثل H13 أكثر ملاءمة. بالنسبة للمواد المسببة للتآكل مثل PVC أو المركبات المثبطة للهب، يفضل استخدام قالب الفولاذ المقاوم للتآكل S136 لمنع تدهور السطح. يؤثر هذا التفاعل المباشر بين الراتينج والفولاذ بقوة على فولاذ قالب الحقن من حيث حجم الإنتاج وأداء القالب الإجمالي.

ما هي أبسط قاعدة لاختيار قوالب الصلب؟

يمكن تلخيص دليل بسيط لاتخاذ القرار بشأن قوالب الصلب على النحو التالي:

P20: حجم منخفض وراتنج قياسي؛

H13: حجم متوسط ​​إلى عالي وراتينج كاشط؛

S136: البيئات أو التطبيقات المسببة للتآكل التي تتطلب تشطيبًا عاليًا للسطح؛

تساعد هذه القاعدة المهندسين على تقييم قواعد اختيار P20 H13 S136 بسرعة دون إجراء حسابات معقدة. كما أنه يدعم اتخاذ قرارات أسرع في المرحلة المبكرة في اختيار قوالب الفولاذ الهندسية، خاصة عند الموازنة بين تكلفة الأدوات وعمر القالب المتوقع.

من منظور تحسين تكلفة قالب الحقن، فإن الهدف هو تقليل التكلفة لكل قالب فولاذي مع ضمان جودة إنتاج مستقرة. يوفر P20 تكلفة أولية منخفضة ولكن عمرًا أقصر، كما يعمل H13 على تحسين المتانة للراتنجات المطلوبة، ويوفر S136 أطول عمر في التطبيقات المسببة للتآكل أو عالية التشطيب. من خلال الجمع بين سلوك الراتنج وحجم الإنتاج، يمكن للمصنعين تحقيق التوازن الأكثر كفاءة بين الاستثمار في الأدوات وأداء القالب على المدى الطويل.
