لماذا حقن صب مكلفة؟

يُعرف صب الحقن على نطاق واسع بأنه أحد أكثر طرق التصنيع فعالية من حيث التكلفة وقابلة للتطوير لإنتاج الأجزاء البلاستيكية. ولكن لماذا هو مكلف جدا مقدما؟ يجد العديد من الشركات ومطوري المنتجات أنفسهم مندهشين من الاستثمار الأولي العالي. ومع ذلك ، فإن فهم انهيار هذه التكاليف يمكن أن يساعد الشركات المصنعة على اتخاذ قرارات أفضل ، وتحسين التصميم ، وتقليل الإنفاق غير الضروري.

ما هو صب الحقن؟

التعريف والعملية الأساسية

صب الحقن هو عملية تصنيع تتضمن حقن البلاستيك المنصهر في تجويف القالب المعدني. بمجرد تبريدها ، يعزز البلاستيك شكل الجزء الأخير. ثم يفتح القالب ، ويتم إخراج الجزء. يتم استخدامه لإنتاج كل شيء من الحاويات البلاستيكية إلى مكونات السيارات.

التطبيقات الرئيسية في التصنيع

تعتمد الصناعات مثل السيارات والطبية والتعبئة والتغليف والإلكترونيات والسلع الاستهلاكية اعتمادًا كبيرًا على صب حقن البلاستيك . إنه مثالي للإنتاج ذو الحجم العالي بسبب أوقات الدورة السريعة وجودة جزء ثابت.

أنواع المنتجات المصنوعة من صب الحقن

• المحاقن الطبية

• العلب البلاستيكية للإلكترونيات

• لوحات معلومات السيارات

• قبعات التعبئة والتغليف

• الألعاب والسلع الاستهلاكية

لماذا يكون صب الحقن باهظ الثمن؟

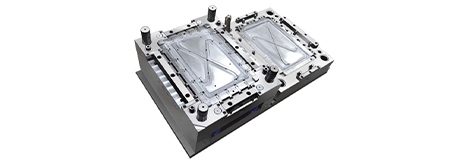

استثمار أدوات أولي مرتفع (قوالب الحقن)

السبب الرئيسي للحقن مكلف يرجع إلى تكلفة إنشاء القالب. يمكن أن يتراوح القالب الصلب عالي الجودة بين 5000 دولار إلى أكثر من 100000 دولار اعتمادًا على تعقيد وعدد التجاويف.

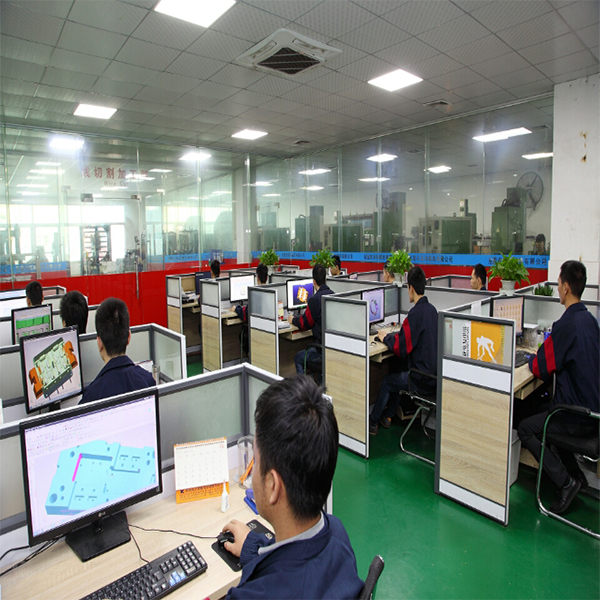

تكاليف التصميم والهندسة المتخصصة

يجب على المهندسين إنشاء نماذج CAD مفصلة وتصميم القالب لكل من وظائف الجزء والتصنيع. هذا يتطلب المهارة والبرامج والوقت.

تكاليف الآلات والمواد الدقيقة (الصلب ، الألومنيوم ، إلخ)

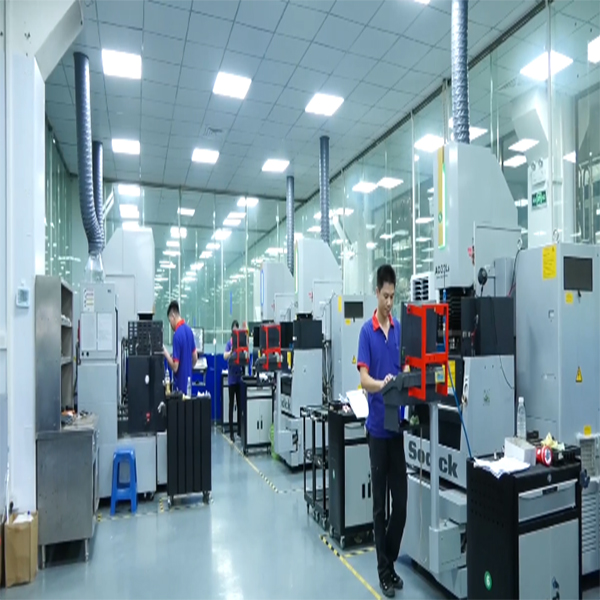

مصنوعة القوالب من الصلب المتصلب أو الألومنيوم باستخدام تصنيع CNC و EDM (تصنيع التفريغ الكهربائي) . هذه المواد والآلات مكلفة للعمل.

العمالة الماهرة ومعدات التصنيع المتقدمة

يتضمن Mould Mould فنيين ذوي مهارات عالية ومعدات عالية الجودة وعمليات دقيقة. تعتبر الاستثمارات العمالية ورأس المال مهمة ، خاصة في البلدان ذات الهياكل المرتفعة للأجور.

الهندسة المعقدة تزيد التكاليف

كلما زاد تصميم الجزء الخاص بك ، زاد تعقيد القالب. تقف ، إدراج ، الإجراءات الجانبية ، والتحمل الضيق جميعها تضيف الوقت والمال.

انهيار تكلفة العفن الحقن

تصميم ونمذجة CAD

التصميم الجيد هو الأساس. توقع أن تكون حوالي 5-15 ٪ من تكلفة القالب في مرحلة التصميم.

CNC Machining & EDM

آلات CNC تقطع الأشكال الدقيقة إلى الصلب المتصلب. يسمح EDM بالهندسة المعقدة والتفاصيل الدقيقة. هذه الخطوات تستغرق وقتًا طويلاً ومكلفة.

المعالجة الحرارية والتشطيب السطحي

العلاج الحراري يحسن الصلابة وارتداء المقاومة. تشطيب السطح مثل التلميع ، والملابس ، والطلاء إضافة التكلفة.

تجارب التجميع والعفن

بمجرد تشكيل الأجزاء ، يتم تجميعها ، محاذاة ، واختبارها. هناك حاجة إلى تجارب العفن لضمان الجودة وتجنب العيوب.

تجاويف العفن وتأثيرها على التكلفة

كلما زاد عدد التجاويف (أو الانطباعات) في القالب ، زادت تكلفة الأدوات-ولكن هذا يقلل من التكلفة لكل جزء.

الخشنة مقابل الانتهاء في تصنيع العفن

الخشن يزيل المواد السائبة بسرعة. الانتهاء يضيف التفاصيل الدقيقة والدقة. يمكن أن يستغرق التشطيب 60-70 ٪ من إجمالي وقت الآلات.

أفضل تنسيق ملف CAD لاستخدامه في تصنيع CNC

يتم قبول ملفات الخطوة (.STP) عالمياً لبرمجة CNC وتصميم العفن بسبب دقتها وتوافقها.

عوامل التكلفة الأخرى في مشاريع صب الحقن

تكلفة الراتنجات البلاستيكية والإضافات

تختلف التكاليف البلاستيكية بناءً على النوع: ABS ، PP ، الكمبيوتر الشخصي ، إلخ

تكاليف إعداد آلة صب الحقن

يتطلب كل تشغيل إنتاج وقت الإعداد: معايرة الماكينة وتحميل المواد وتعديل درجة الحرارة. هذا يؤثر على أشواط قصيرة أكثر.

وقت الدورة وحجم الإنتاج

يشمل وقت الدورة الحقن والتبريد والطرد. دورات أقصر = إنتاجية أعلى. حجم أعلى يقلل التكلفة لكل جزء.

علامات دبوس القاذف واحتياجات ما بعد المعالجة

دبابيس القاذف دفع الجزء من القالب. يمكنهم ترك علامات صغيرة تتطلب التلميع أو القطع أو المعالجة الإضافية بعد المعالجة.

متطلبات مراقبة الجودة وفحص الأجزاء

يجب أن تلبي بعض الأجزاء تسامح صارم. QC إضافية مثل فحص CMM وأنظمة الرؤية واختبار الضغط يرفع التكاليف.

هل صب الحقن باهظ الثمن دائما؟

وفورات الحجم: يعمل في الحجم المنخفض مقابل الحجم العالي

تنخفض تكلفة صب الحقن بشكل حاد مع الحجم.

مقارنة مع الآلات CNC والطباعة ثلاثية الأبعاد

متى يتم صب الحقن الخيار الأكثر فعالية من حيث التكلفة؟

عندما تخطط لإنتاج الآلاف أو الملايين من الأجزاء مع مرور الوقت. وذلك عندما تصبح الأدوات استثمارًا ، وليس نفقات.

MICHINININING VS Injection صب: مقارنة التكلفة

CNC ليس لديها أدوات مقدمة ، رائعة للمعادن. صب الحقن لا يهزم للأجزاء البلاستيكية بمجرد نمو أحجام.

كيفية تقليل تكلفة صب الحقن

تحسين تصميم الأجزاء للتصنيع (DFM)

تجنب الزوايا الحادة ، وتقليل سمك الجدار ، وتبسيط الهندسة. DFM يقلل من الوقت الآلي والعيوب.

استخدم المكونات القياسية حيثما أمكن ذلك

دبابيس القاذف القياسية ، المتزلجون ، والألواح أرخص من تلك المخصصة.

اختر العدد الصحيح من التجاويف

قد يكون قالب 2-cavity الناتج دون مضاعفة التكلفة. ميزانية الميزانية وأهداف الإخراج.

حدد مواد العفن الموفرة من حيث التكلفة (على سبيل المثال ، الألومنيوم مقابل الصلب)

قوالب الألومنيوم رائعة للتشغيل القصيرة. يستمر الصلب لفترة أطول ولكن يكلف أكثر.

استخدم الشركات المصنعة ذات الخبرة لتجنب إعادة صياغة

يمكن ذي الخبرة لصانع العفن منع الأخطاء المكلفة وإعادة صياغة. يوفر الوقت والمال على المدى الطويل.

كيفية تقليل علامات دبوس القاذف وتكاليف التشطيب

استخدم رؤوس دبوس القاذف المسطحة ، وضع دبابيس على المناطق غير السمكية ، وفكر في التلميع الثانوي فقط إذا لزم الأمر.

هل قوالب الحقن الرخيصة فكرة جيدة؟

هل من الممكن الحصول على قوالب حقن غير مكلفة؟

نعم ، خاصة بالنسبة للنماذج الأولية أو المسارات القصيرة. يمكن لأدوات الألومنيوم أو الإدراج المطبوعة ثلاثية الأبعاد تقليل التكاليف.

مخاطر اختيار الأدوات منخفضة التكلفة

ضعف السطح ، أخطاء الأبعاد ، التكسير ، أو حياة الأداة القصيرة. يضيع القالب السيئ المواد ووقت الإنتاج.

كيفية تحقيق التوازن بين الجودة والميزانية

• استخدام الأدوات السريعة

• العمل مع الموردين الموثوق بهم

• تطابق نوع القالب مع احتياجات الإنتاج

قوالب الصلب الصينية الصينية: بديل فعال من حيث التكلفة؟

مصدر العديد من الشركات من الصين بسبب انخفاض تكاليف العمالة والمواد. يمكن أن تكلف القوالب الصينية 30-50 ٪ مع جودة مماثلة - خاصة الآن مفيدة الآن مع ارتفاع التعريفات الأمريكية على الأدوات المحلية.

كم تكلفة صب الحقن لكل جزء؟

العوامل التي تؤثر على التسعير لكل جزء

• حجم الجزء والوزن

• عدد التجاويف

• وقت الدورة

• نوع الراتنج

• حجم الإنتاج

حساب تكلفة مشروع صب حقن البلاستيك

الصيغة :

إجمالي تكلفة المشروع = تكلفة القالب + (التكلفة لكل جزء × الكمية)

مثال:

أمثلة على نطاقات تكلفة الجزء المشترك

• قبعات الزجاجة: 0.02 دولار - 0.05 دولار

• حاويات بلاستيكية متوسطة: 1 - 3 دولارات

• موصلات السيارات: 0.50 - 2 دولار

أدوات الاقتباس عبر الإنترنت وماذا تتوقع

مواقع مثل Xometry و Protolabs و Fictiv تقدم اقتباسات فورية . قم بتحميل ملف CAD الخاص بك ، واختر المواد ، واحصل على انهيار. عظيم للمقارنات.

نصائح لمصادر الأجزاء المقولبة لحقن منخفضة التكلفة

العمل مع الشركة المصنعة العالمية ذات الخبرة

ابحث عن الشركات ذات الخبرة في كل من التصميم والأدوات . هذا يتجنب سوء الفهم والتأخير.

التحقق من صحة القدرات والشهادات

اطلب شهادات ISO ومراجع العميل وتقارير العينة. مراقبة الجودة يضمن وفورات طويلة الأجل.

اطلب مراجعة تصميم للتصنيع (DFM)

دع الخبراء مراجعة دورك لمدى ملاءمة صب الحقن. يقدم العديد من الموردين هذا مجانًا.

النظر في صانعي القوالب في الخارج في آسيا (الصين ، فيتنام)

انخفاض تكاليف العمالة والمواد. ممتاز لتوسيع نطاق الإنتاج. تحقق من مناطق الوقت ورسوم الشحن والسياسات التجارية.

تأثيرات التعريفة الجمركية الأمريكية على الأدوات الخارجية

يمكن أن تؤثر التعريفة الجمركية الأمريكية على الأدوات والأجزاء المصنوعة من الصين على التسعير. ومع ذلك ، حتى مع التعريفات ، غالبًا ما يظل الموردون الآسيويون أكثر بأسعار معقولة.

الخلاصة: فهم تكلفة صب الحقن هو مفتاح توفير المال

ملخص الوجبات الرئيسية

• إن قولبة الحقن لها تكاليف أولية عالية ولكنها فعالة من حيث التكلفة للحجم

• تكاليف محرك الأدوات والمواد وتصميم تعقيد

• تقليل التعقيد ومصادر التخفيضات بذكاء التكاليف

• يقدم الموردون العالميون بدائل جيدة عند إدارتها بشكل جيد

عائد استثمار طويل الأجل من القوالب عالية الجودة

تدوم الأدوات عالية الجودة لفترة أطول ، وتنتج أجزاء أفضل ، وتقلل من تكلفة كل جزء واحد. إنه استثمار.

ضع أجزائك في الإنتاج بثقة

فهم احتياجاتك. اختر العملية الصحيحة. العمل مع الشركاء الموثوق بهم. يوفر صب الحقن قيمة لا مثيل لها للإنتاج القابل للتطوير.
