تجويف القالب: الأنواع والفرق والمزايا

في عملية القولبة بالحقن، يعتبر تجويف القالب هو المساحة الأساسية حيث يتدفق البلاستيك المنصهر ويشكل المنتج النهائي. تخدم تكوينات التجاويف المختلفة أهداف إنتاج مختلفة - على سبيل المثال، تعتبر التجاويف المفردة مثالية للدفعات الصغيرة والأجزاء عالية الدقة، بينما تم تصميم القوالب متعددة التجاويف لزيادة الإنتاج. يختلف كل نوع في كفاءة التشكيل واتساق الأبعاد والتكلفة الإجمالية. يساعد فهم هذه الاختلافات المهندسين على اختيار تصميم القالب المناسب، وتحسين جودة المنتج، وتقصير دورات الإنتاج، وتحسين تكاليف التصنيع.

ما هو التجويف في العفن؟

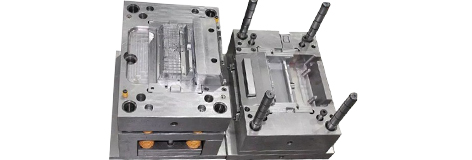

في صب الحقن، التجويف هو المساحة الداخلية للقالب حيث يتم تشكيل المنتج، وهو العنصر الأساسي لتصميم تجويف القالب. يتم تحديد شكله من خلال الهندسة الخارجية للمنتج والميزات الهيكلية. يتم حقن البلاستيك المنصهر في التجويف تحت ضغط عالٍ، ثم يتم تبريده وتصلبه لتكوين الجزء النهائي. يتم إنشاء التجويف عادةً من خلال الجمع بين الكتل الأساسية والتجويفية - أو باستخدام الإدخالات - ويتم تصنيعه من خلال الآلات الدقيقة لضمان دقة الأبعاد وجودة السطح.

يتضمن إنشاء تجويف القالب تصميم المنتج، وتحديد خط القطع، وتخطيط عمليات التشغيل الآلي، وتطبيق عمليات مثل الطحن CNC وEDM. يجب أن يكرر التجويف النهائي شكل المنتج بدقة مع ضمان الختم والتهوية وتدفق المواد بشكل صحيح. يعمل التجويف المصمم جيدًا على تحسين جودة الجزء وتقليل العيوب وإطالة عمر القالب وتحسين كفاءة الإنتاج الإجمالية.

كيف يعمل؟

في عملية التشكيل بالحقن، يعد تجويف القالب هو جوهر تسلسل التصنيع بأكمله. من لحظة دخول المادة المنصهرة إلى التجويف وحتى إطلاق الجزء الأخير، يتضمن سير العمل ثلاث مراحل رئيسية: الحقن، والتبريد، والإخراج. أولاً، يتم تسخين البلاستيك إلى حالة منصهرة ويتم توصيله إلى التجويف تحت ضغط عالٍ من خلال الحقن المنصهر، مما يسمح للمادة بملء القالب بسرعة. ثم يبرد ويتصلب داخل القالب، وهي مرحلة تحدد ثبات الأبعاد. لتقليل الانكماش والتشوه، يعد وضع البوابة بشكل مناسب وضغط الضغط وتصميم التبريد الفعال أمرًا ضروريًا.

بمجرد تشكيل الجزء بالكامل، يتم فتح القالب ويقوم نظام الإخراج بإخراج الجزء. لمنع التصاق الجزء أو إتلافه، غالبًا ما يتم صقل سطح التجويف أو معالجته، ويتم دمج زوايا السحب المناسبة وهياكل التهوية. من خلال التحكم المناسب في العملية وتصميم القالب المدروس، يمكن تقليل المشكلات الشائعة مثل علامات الحوض والاعوجاج والالتصاق، مما يضمن جودة المنتج ومظهره المتسقين.

نوع تجويف القالب

تجويف قالب واحد

القالب ذو التجويف المفرد (Single Mould Cavity) هو النوع الأساسي، حيث ينتج جزءًا واحدًا فقط في كل دورة حقن. هيكلها بسيط، مع تكاليف تصنيع وإعداد منخفضة، مما يجعلها مثالية لإنتاج كميات صغيرة، أو الأجزاء عالية الدقة، أو النماذج الأولية. من السهل التحكم في القوالب ذات التجويف الواحد من حيث تصميم التبريد والمسار؛ عملية الحقن المنصهر موحدة، والتصلب مستقر، مما يقلل بشكل فعال من الانكماش والاعوجاج. أثناء القذف، يكون قذف الأجزاء واضحًا وسلسًا، مع انخفاض خطر الالتصاق. العيب هو الإنتاج المحدود والتكلفة الأعلى لكل جزء، لكنه يظل مفيدًا للتحقق من صحة المنتج، أو الاختبار الوظيفي، أو إنتاج مكونات صغيرة عالية الدقة.

تجويف متعدد القوالب

يمكن للقالب متعدد التجاويف إنتاج أجزاء متطابقة متعددة في دورة واحدة، وهو مناسب للإنتاج الضخم لتقليل التكلفة لكل وحدة. يتطلب تصميم القوالب متعددة التجاويف موازنة التدفق والتبريد لكل تجويف لمنع الانكماش أو التشوه غير المتساوي. تضمن أنظمة التبريد الفعالة وتخطيطات البوابة جيدة التخطيط أبعادًا ثابتة وجودة سطحية لجميع الأجزاء. تستخدم مرحلة القذف عادةً قاذفات متزامنة أو مرحلية لإزالة جميع الأجزاء بسلاسة. على الرغم من أن التصميم الأولي والتشغيل التجريبي معقد، إلا أن القوالب متعددة التجاويف تعمل على تحسين الكفاءة بشكل كبير وتقليل تكاليف الإنتاج في التصنيع طويل الأجل، مما يجعلها مثالية للإنتاج على نطاق واسع.

تجويف العفن العائلي

يمكن للقالب العائلي (تجويف القالب العائلي) إنتاج عدة أجزاء مختلفة في دورة واحدة، وغالبًا ما يستخدم لمجموعات التجميع أو المنتجات المركبة. يجب أن يأخذ التصميم في الاعتبار الحجم والانكماش واتجاه الإخراج لكل جزء لضمان الحقن المنصهر المتوازن، وتجنب اللقطات القصيرة أو التواء. عادةً ما يستخدم القذف دبابيس قاذف مستقلة أو طردًا مرحليًا لإزالة جميع الأجزاء بأمان دون تلف السطح. توفر القوالب العائلية وقت التجميع ودورات الإنتاج ولكنها تتطلب متطلبات أعلى للتصميم والتبريد والتهوية، مما يتطلب حسابات واختبارات دقيقة. إنها مناسبة لإنتاج مجموعات معقدة أو مجموعات متعددة الأجزاء.

الفرق بين القوالب المتعددة التجاويف والقوالب العائلية

حجم الإنتاج والكفاءة

من حيث حجم الإنتاج والكفاءة، فإن القوالب متعددة التجاويف مناسبة بشكل أفضل للتصنيع المستقر وكبير الحجم. ينتج كل تجويف نفس الجزء، مما يسمح بأوقات دورات متسقة وأتمتة أسهل، مما يؤدي إلى إنتاجية عالية وجودة موثوقة. وفي المقابل، تنتج العفن العائلي أجزاء مختلفة في دورة واحدة. في حين أن هذا يمكن أن يقلل من وقت الانتظار للتجميع، إلا أن الاختلافات في متطلبات الأجزاء غالبًا ما تحد من سرعة الدورة وكفاءتها. ونتيجة لذلك، فإن القوالب العائلية تكون أكثر ملاءمة لعمليات الإنتاج الصغيرة والمتوسطة أو المنتجات القائمة على المعدات.

التصميم والتعقيد

من منظور التصميم، تركز القوالب متعددة التجاويف بشكل أساسي على موازنة المجاري والتبريد بحيث تعمل جميع التجاويف في ظل ظروف متطابقة. تعد القوالب العائلية أكثر تعقيدًا بشكل ملحوظ، حيث يجب أن تستوعب الاختلافات في حجم الجزء وسمك الجدار ومعدلات الانكماش واتجاهات الطرد. أي عدم استقرار في جزء واحد يمكن أن يؤثر على القالب بأكمله، مما يعني أن القوالب العائلية تتطلب خبرة تصميم أكثر تقدمًا وتحققًا شاملاً أثناء التطوير.

تكاليف الأدوات

فيما يتعلق بتكاليف الأدوات، تتطلب القوالب متعددة التجاويف عادةً استثمارًا أوليًا أعلى، ولكن تكلفة الجزء تنخفض بسرعة مع أحجام الإنتاج الكبيرة. قد يبدو أن القوالب العائلية تقلل من نفقات الأدوات من خلال الجمع بين أجزاء متعددة في قالب واحد، ولكن تصميمها العالي وتصنيعها وتعقيدها غالبًا ما يزيد من التكلفة الإجمالية والصيانة. بالنسبة للإنتاج الضخم على المدى الطويل، تكون القوالب متعددة التجاويف أكثر فعالية من حيث التكلفة، في حين أن القوالب العائلية مناسبة بشكل أفضل للمشاريع ذات مجموعات الأجزاء الثابتة والأحجام المعتدلة.

كيفية تحديد عدد التجويف في القالب

موعد التسليم

يعد وقت التسليم أحد العوامل الرئيسية عند تحديد عدد التجاويف الموجودة في القالب. يسمح عدد التجاويف الأعلى بإنتاج المزيد من الأجزاء في كل دورة حقن، مما يساعد على تقصير الجدول الزمني الإجمالي للإنتاج للطلبات الكبيرة. ومع ذلك، فإن زيادة عدد التجاويف يؤدي أيضًا إلى تمديد تصميم القالب وتصنيعه ووقت التجربة، مما يؤدي إلى فترة إعداد أطول مقدمًا. إذا كان للمشروع جدول زمني ضيق ويتطلب بداية سريعة للإنتاج، فإن اختيار عدد أقل من التجاويف - أو حتى قالب ذو تجويف واحد - يمكن أن يؤدي في كثير من الأحيان إلى تشغيل العملية بشكل أسرع. من أجل إنتاج مستقر وطويل الأمد، تعمل القوالب متعددة التجاويف على تحسين الكفاءة بمرور الوقت ودعم جداول التسليم المتسقة بشكل أفضل.

الجودة والتسامح

متطلبات الجودة والتسامح لها تأثير مباشر على كمية التجويف. تتطلب الأجزاء عالية الدقة تحكمًا محكمًا في الأبعاد واتساقًا، ومع زيادة عدد التجاويف، يصبح من الصعب تحقيق التوازن بين المجاري، والتبريد، وظروف المعالجة. حتى الاختلافات الصغيرة يمكن أن تؤدي إلى اختلافات في الأبعاد بين الأجزاء. بالنسبة للمكونات ذات التفاوتات الصارمة أو المعايير التجميلية العالية، يساعد عدد أقل من التجاويف في الحفاظ على تحكم أفضل وإنتاجية أعلى. عندما تكون هندسة الأجزاء بسيطة وتكون متطلبات التسامح أقل تطلبًا، يمكن أن يؤدي ارتفاع عدد التجاويف إلى زيادة الإنتاج مع الحفاظ على الجودة المقبولة.

قدرة آلة الحقن

تعد سعة ماكينة الحقن من القيود الفنية الهامة عند تحديد عدد التجاويف. يجب أن تكون قوة التثبيت وحجم الطلقة وقدرة التلدين كافية لملء جميع التجاويف في وقت واحد. قد يؤدي العدد الزائد من التجاويف إلى لقطات قصيرة، أو ضغط غير مستقر، أو تبريد غير متساوٍ، مما يؤثر سلبًا على جودة الجزء. يتمثل النهج العملي في حساب وزن الجزء والمساحة المتوقعة وضغط الحقن المطلوب استنادًا إلى الماكينة المتاحة، ثم تحديد الحد الأقصى لعدد التجويف الممكن. إن مطابقة تصميم القالب بشكل صحيح مع قدرة الماكينة يضمن إنتاجًا مستقرًا وكفاءة أعلى وتقليل مخاطر التشغيل.

خاتمة

في عملية القولبة بالحقن، يؤثر اختيار تجويف القالب بشكل مباشر على جودة المنتج وكفاءة الإنتاج والتكلفة الإجمالية. يجب تحديد تكوين التجويف المناسب من خلال تقييم تصميم الجزء ومتطلبات التسامح وحجم الإنتاج وقدرة الماكينة معًا. توفر القوالب أحادية التجويف تحكمًا أفضل في الجودة، وتدعم القوالب متعددة التجاويف الإنتاج على نطاق واسع، كما أن القوالب العائلية مناسبة تمامًا لتصنيع مجموعات متطابقة من الأجزاء. من خلال تقييم هذه العوامل بعناية أثناء مرحلة التصميم، يمكن للمصنعين تقليل المخاطر وتحقيق إنتاج أكثر كفاءة واستقرارًا، وفي النهاية اختيار حل القالب الذي يناسب احتياجات مشروعهم بشكل أفضل.
