معايير واعتبارات تصميم ختم المعدن

في المراحل الأولى من تطوير المنتج، يعد اتباع معايير التصميم المناسبة للختم المعدني أمرًا بالغ الأهمية لضمان الإنتاج الضخم السلس. يعمل تصميم الأجزاء المخطط جيدًا على تحسين استقرار العملية مع تقليل هدر المواد وتآكل الأدوات. من خلال النظر في اختيار المواد، وتوزيع السمك، ومتطلبات التسامح، وتشكيل القيود في مرحلة التصميم، يمكن للمصنعين خفض تعقيد الأدوات وتكاليف الإنتاج مع الحفاظ على الجودة والموثوقية الثابتة في الأجزاء المختومة.

الثقوب والشقوق

إرشادات التصميم لأقطار الحد الأدنى

في تصميم ختم المعدن، يكون للحد الأدنى لحجم الثقوب والفتحات تأثير مباشر على ثبات التشكيل وعمر الأداة. يجب أن يحافظ الحد الأدنى للأقطار على نسبة مناسبة لسمك المادة، حيث أن الثقوب الصغيرة جدًا يمكن أن تسبب كسرًا مثقوبًا، أو تمزقًا حول الثقب، أو نتوءات زائدة. بالنسبة للمواد عالية القوة أو الصفائح السميكة، تعمل زيادة حجم الثقب على تحسين جودة القطع وتقليل صيانة الأدوات. يساعد تحديد الأبعاد الآمنة مبكرًا على تجنب إعادة العمل والعمليات الثانوية.

المتطلبات الأساسية للمسافة من الحواف

تعد المسافة بين الثقوب أو الفتحات وحواف الأجزاء عاملاً حاسماً في جودة ختم المعدن. إذا كانت المسافة من الحواف صغيرة جدًا، فقد يحدث تشوه أو تشقق في الحواف أو التواء أثناء التثقيب، مما يقلل من قوة الجزء. المبدأ التوجيهي الشائع هو إبقاء مركز الثقب على الأقل ضعف سمك المادة بعيدًا عن الحافة لضمان الدعم المناسب. يعمل التباعد المناسب بين الحواف على تحسين ثبات الأبعاد وإطالة عمر الأداة.

اعتبارات المسافة من الانحناءات

بالنسبة للأجزاء المختومة ذات الانحناءات، فإن التباعد بين الثقوب أو الفتحات وخطوط الانحناء مهم بشكل خاص. يمكن أن تؤدي المسافة غير الكافية من الانحناءات إلى تشويه الثقب أو استطالته أو فقدان الاستدارة بسبب تدفق المواد أثناء الانحناء. يوصى عمومًا بإبقاء مركز الثقب مساويًا على الأقل لسمك المادة بعيدًا عن خط الانحناء، مع إجراء تعديلات على أساس ليونة المادة. يؤدي التخطيط السليم لوضع الثقب إلى تحسين اتساق الأجزاء وتقليل معدلات الخردة.

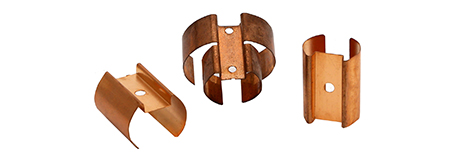

الانحناءات والأشكال

الاعتبارات الرئيسية لارتفاع الانحناء

في ختم المعادن، يعد ارتفاع الانحناء المناسب أمرًا ضروريًا لتحقيق تشكيل مستقر وجودة انحناء متسقة. إذا كان ارتفاع الانحناء صغيرًا جدًا، فسيتركز الضغط أثناء التشكيل، مما قد يؤدي إلى تشقق أو زوايا انحناء غير مستقرة. المبدأ التوجيهي الشائع هو الحفاظ على ارتفاع الانحناء على الأقل ضعف سمك المادة لتوفير مساحة تشكيل كافية وقوة هيكلية. التخطيط السليم في مرحلة التصميم يقلل من وقت تعديل الأدوات ويحسن اتساق الإنتاج.

إدارة مخاطر الانحناءات القريبة من الحواف

عندما تكون الانحناءات قريبة من حواف الأجزاء، فإن الدعم المادي غير الكافي يمكن أن يؤدي إلى تمزق أو تشوه الحافة أثناء التشكيل. بالنسبة للتصميمات التي تتضمن انحناءات قريبة من الحواف، فإن زيادة المسافة بين الانحناء والحافة أو إضافة ميزات مثل النقوش أو الشطب يمكن أن تساعد في توزيع الضغط بشكل أكثر توازناً. تعمل المسافة المدروسة بين الحواف على تحسين ثبات التشكيل وتقليل الخردة، مما يساعد على التحكم في تكاليف التصنيع الإجمالية.

منع التشويه والانتفاخات

أثناء عمليات الثني والتشكيل المعقدة، غالبًا ما يؤدي التدفق غير المتساوي للمواد إلى التشويه والانتفاخ. للتركيز على منع التشويه والانتفاخات، يجب أن تتجنب التصميمات التغييرات المفاجئة في المقطع العرضي وتحافظ على سمك موحد للمادة. تساعد هذه الممارسات، جنبًا إلى جنب مع تسلسل الانحناء المناسب والأدوات المصممة جيدًا، في التحكم في قوى الشد والضغط، مما يؤدي إلى أسطح مسطحة وهندسة الجزء النهائي أكثر استقرارًا.

الأبعاد والتسامح

مبادئ الأبعاد الصحيحة

في تصميم الختم المعدني، تعد الأبعاد الواضحة والمتسقة هي الأساس لقابلية التصنيع والتجميع الدقيق. بالنسبة للميزات المثقبة والهياكل المشكلة، يجب استخدام أسطح مسند الأداء الوظيفية أو التجميعية كنقاط مرجعية أساسية. تجنب تكرار الأبعاد من اتجاهات متعددة لنفس الميزة. تعمل الأبعاد المحددة جيدًا على تقليل أخطاء القياس، وتقليل التفسير الخاطئ، وتحسين تصنيع الأدوات وكفاءة الفحص.

تخصيص التسامح ومراقبة التكاليف

تزيد التفاوتات الضيقة بشكل مفرط من تعقيد الأدوات وتكاليف الإنتاج، في حين أن التفاوتات المفرطة في التفاوت قد تؤثر على التجميع والأداء. في ختم المعادن، يجب تعيين التفاوتات المسموح بها بناءً على المتطلبات الوظيفية، مع الحفاظ على التحكم الدقيق في الأبعاد الحرجة مع السماح بمرونة أكبر في المناطق غير الحرجة. ومن خلال منع التكديس والدقة غير الضرورية، يمكن للمصنعين تقليل العمليات الثانوية وتحقيق إنتاج ضخم عالي الجودة وفعال من حيث التكلفة.

الميزات والاعتبارات الأخرى

في تصميم أجزاء الختم المعدني، يكون للميزات التي تتجاوز الثقوب والانحناءات أيضًا تأثير كبير على جودة التشكيل وتكلفة الإنتاج. يساعد التصميم المناسب للمشابك والفتحات على منع تركيز الضغط الموضعي ويقلل من التآكل غير الطبيعي على اللكمات والقوالب. يمكن أن تتسبب الزوايا الحادة بسهولة في تمزق المواد ونتوءات زائدة، في حين أن نصف قطر الزاوية المناسب يعمل على تحسين تدفق المواد وتماسك الأجزاء. بالإضافة إلى ذلك، فإن تحديد اتجاه الثقب والحدود المقبولة في مرحلة التصميم يبسط عملية التجميع ومراقبة الجودة. يؤدي تحسين هذه التفاصيل إلى تقليل صيانة الأدوات، وتقليل العمليات الثانوية، ودعم الإنتاج الضخم المستقر والفعال من حيث التكلفة.
