صب حقن المعادن (MIM) مقابل صب حقن البلاستيك

يعد صب الحقن حجر الزاوية في التصنيع الحديث ، مما يتيح إنتاج مكونات دقيقة ذات حجم كبير للصناعات التي تتراوح من السيارات إلى الطبية. ضمن هذه الفئة الواسعة ، تبرز صب الحقن البلاستيكي وقولبة حقن المعادن (MIM) كعمليتين متميزتين ، كل منها مصمم خصيصًا لتلبية المواد والتطبيقات المحددة. بينما يشتهر صب الحقن البلاستيكي بإنشاء أجزاء من قولبة حقن البلاستيك خفيفة الوزن ومتعددة الاستخدامات ، يتفوق MIM في إنتاج مكونات معدنية صغيرة ومعقدة ذات قوة عالية. تتحول هذه المقالة إلى الاختلافات بين MIM وعلم حقن البلاستيك ، واستكشاف عملياتها وتطبيقاتها ومزاياها وقيودها ، مع التركيز على التوافق مع نية البحث عن المستخدم لقالب الحقن وقالب الحقن البلاستيكي . من خلال دمج مقارنات تعتمد على البيانات وأحدث الاتجاهات ، فإننا نهدف إلى توفير دليل شامل للمصنعين والمهندسين.

مع قيمة سوق العالمي صب الحقن بأكثر من 280 مليار دولار في عام 2025 ومن المتوقع أن ينمو بمعدل سنوي مركب بلغ 5.5 ٪ إلى عام 2032 ، فإن فهم الفروق الدقيقة لهذه العمليات أمر بالغ الأهمية. سواء أكان إنتاج أجزاء صب الحقن البلاستيكية للسلع الاستهلاكية أو أجزاء معدنية معقدة للفضاء ، فإن اختيار طريقة صب الحقن الصحيح يمكن أن يؤثر بشكل كبير على التكلفة والجودة والأداء.

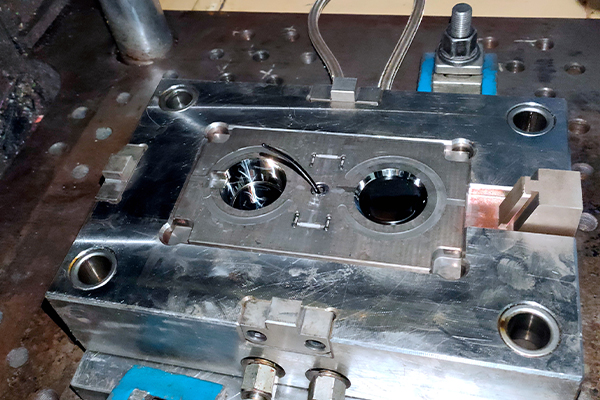

نظرة عامة على صب الحقن

صب الحقن هو عملية تصنيع حيث يتم حقن المادة المنصهرة في قالب حقن البلاستيك أو قالب معدني تحت ضغط عالٍ ، وتبريد ، ويتم ترسيخه لتشكيل جزء نهائي. إن تعدد استخدامات صب الحقن يجعلها مثالية لإنتاج الأشكال الهندسية المعقدة ذات التحمل الضيق ، وخدمة الصناعات مثل السيارات والإلكترونيات والسلع الطبية والاستهلاك. عادةً ما يستخدم صب الحقن البلاستيكي البوليمرات الحرارية أو الحرارية ، بينما يستخدم MIM مساحيق معدنية مختلطة مع الموثق لإنشاء مكونات معدنية.

تشترك كلتا العمليتين في سير عمل مماثل: إعداد المواد ، والحقن في قالب ، وتبريد ، وطرد. ومع ذلك ، فإن المواد والمعدات ومتطلبات ما بعد المعالجة تختلف اختلافًا كبيرًا ، مما يؤثر على مدى ملاءمتها لتطبيقات محددة. أدناه ، نستكشف ميكانيكا صب MIM والحقن البلاستيكي ، تليها مقارنة مفصلة لاتخاذ القرارات.

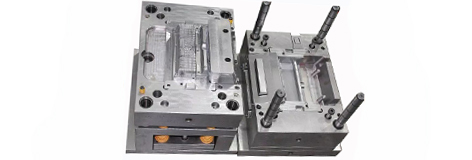

ما هو صب الحقن البلاستيكي؟

تعتبر صب الحقن البلاستيكي هو عملية صب الحقن الأكثر استخدامًا على نطاق واسع ، حيث تمثل ما يقرب من 70 ٪ من سوق صب الحقن العالمي في عام 2025. ويشمل ذوبان حبيبات البوليمر (على سبيل المثال ، ABS ، البولي إيثيلين ، أو النايلون) في برميل ساخن ، وحقن من البلاستيك المصلي في قالب الحقن البلاستيكي للتبريد . القوالب ، التي عادة ما تكون مصنوعة من الصلب أو الألومنيوم ، هي مهندسة دقيقة لإنتاج أجزاء ذات تفاصيل معقدة وجودة متسقة.

خطوات العملية في صب حقن البلاستيك

1. تحضير المواد : يتم تجفيف كريات البوليمر لإزالة الرطوبة وتغذية في قادوب آلة صب حقن.

2. الذوبان : برغي داخل برميل يرتفع ويضغط الكريات ، ويحولها إلى بلاستيك منصهر في درجات حرارة 300-800 درجة فهرنهايت.

3. الحقن : يتم حقن البلاستيك المنصهر في قالب الحقن البلاستيكي عند ضغوط 10-30 ميجا باسكال ، ويملأ تجويف القالب.

4. التبريد : القالب ، المبرد بواسطة قنوات الماء ، يعزز البلاستيك في 10-60 ثانية ، اعتمادًا على سمك الجزء.

5. الطرد : يفتح القالب ، ويطلق دبابيس القاذف أجزاء صب الحقن البلاستيكية النهائية.

تطبيقات صب حقن البلاستيك

يستخدم صب الحقن البلاستيكي لإنتاج أجزاء صب الحقن البلاستيكية ل:

• السيارات : لوحات المعلومات ، مصدات ، والمكونات الداخلية.

• الإلكترونيات : علب للهواتف الذكية والموصلات.

• الطبي : المحاقن ، الأدوات الجراحية ، وحاويات الأجهزة.

• السلع الاستهلاكية : الألعاب وأدوات المطبخ والتعبئة والتغليف.

رؤية البيانات : يشير تقرير الصناعة 2025 إلى أن صب حقن البلاستيك يمثل 85 ٪ من إنتاج الأجزاء البلاستيكية على مستوى العالم ، مدفوعًا بفعالية التكلفة وتنوعه.

ما هو صب حقن المعادن (MIM)؟

يجمع صب الحقن المعدني (MIM) ، الذي تم تطويره في السبعينيات ، بين مبادئ صب الحقن البلاستيكي مع المعادن المسحوقة لإنتاج أجزاء معدنية صغيرة ومعقدة. يستخدم MIM مجموعة من المسحوق المعدني الناعم (على سبيل المثال ، الفولاذ المقاوم للصدأ ، التيتانيوم) المخلوطة مع رابط للبلاستيك الحراري ، والذي يتم حقنه في قالب ، وملعطف ، وملبس لتحقيق القوة والكثافة العالية.

خطوات العملية في صب حقن المعادن

1. إعداد المواد الأولية : يتم خلط مسحوق المعادن (60-70 ٪ حسب الحجم) مع الموثق (على سبيل المثال ، الشمع أو البولي بروبيلين) لإنشاء مواد تومية قابلة للتدفق.

2. الحقن : يتم تسخين المواد الأولية (300-400 درجة فهرنهايت) وحقنها في قالب ، على غرار قالب حقن البلاستيك ، ويشكل 'جزء أخضر. '

3. Debinding : تتم إزالة الموثق عبر المذيبات أو المحفزات أو العمليات الحرارية ، تاركًا جزءًا مساميًا 'بني. '

4. التلبد : يتم تسخين الجزء البني في الفرن (ما يصل إلى 2500 درجة فهرنهايت) لدمج الجزيئات المعدنية ، مما يؤدي إلى جزء كثيف وقوي يتقلص بنسبة 15-30 ٪.

تطبيقات صب حقن المعادن

MIM مثالي لإنتاج أجزاء معدنية صغيرة ومعقدة لـ:

• الطيران : مكونات المحرك وآليات حزام الأمان.

• الطبية : الأدوات الجراحية وزراعة الأسنان.

• الإلكترونيات : إطارات الهواتف الذكية وأقواس الكاميرا.

• السيارات : التروس وفوهات حقن الوقود.

رؤية البيانات : عادة ما تزن أجزاء MIM 15-20 جرامًا ، مع حصة سوقية بلغت 3.8 مليار دولار في عام 2025 ، والتي تنمو بمعدل سنوي مركب نسبتها 11.2 ٪ بسبب الطلب على المكونات الدقيقة.

الاختلافات الرئيسية بين MIM وقولبة حقن البلاستيك

بينما يعتمد كل من MIM و incluse injection على مبادئ صب الحقن ، فإن اختلافاتها في المواد والعمليات والتطبيقات مهمة. أدناه ، نقارنها عبر السمات الحرجة لتسليط الضوء على نقاط القوة والقيود.

جدول المقارنة: صب حقن البلاستيك

رؤية البيانات : وجدت دراسة أجريت 2025 أن عملية MIM متعددة الخطوات تزيد من وقت الإنتاج بنسبة 20-30 ٪ مقارنةً بقولبة الحقن البلاستيكية ، لكن قدرتها على التعامل مع المعادن ذات درجة حرارة العالية تجعلها لا غنى عنها لتطبيقات محددة.

مقارنة مفصلة

1. مواد :

• MIM : يستخدم المساحيق المعدنية ، بما في ذلك الفولاذ المقاوم للصدأ ، التيتانيوم ، و Superalloys ، مما يتيح أجزاء عالية القوة مقاومة للتآكل لتطبيقات مطالبة مثل عمليات الزرع الطبية.

• صب الحقن البلاستيكي : يستخدم البوليمرات مثل ABS والنايلون ، والتي هي خفيفة الوزن وفعالة من حيث التكلفة ولكنها أقل دواما من المعادن. الحشو (على سبيل المثال ، الألياف الزجاجية) يمكن أن تعزز قوة أجزاء صب الحقن البلاستيكية.

2. جزء تعقيد وحجم :

• MIM : يتفوق على إنتاج أجزاء صغيرة ومعقدة ذات جدران رقيقة (منخفضة تصل إلى 0.1 مم) ، وهي مثالية للهندسة المعقدة في الإلكترونيات والفضاء.

• صب الحقن البلاستيكي : مناسب لمجموعة واسعة من الأحجام ، من الموصلات الصغيرة إلى لوحات السيارات الكبيرة ، ولكن تكافح مع جدران رقيقة للغاية أقل من 0.5 مم.

3. التسامح والدقة :

• MIM : يوفر التحمل أكثر تشددًا (± 0.002 ') ، وهو أمر بالغ الأهمية للمكونات الدقيقة في الصناعات الطبية والفضائية.

• صب الحقن البلاستيكي : يوفر التحمل المعتدل (± 0.005 ') ، يكفي لمعظم أجزاء صب الحقن البلاستيكية ولكن أقل دقة من MIM.

4. تعقيد العملية :

• MIM : يتطلب خطوات متعددة (الحقن ، التنقل ، تلبيد) ، زيادة التعقيد والتكلفة ولكن تمكين خصائص المواد الفريدة.

• صب الحقن البلاستيكي : عملية أبسط وحيدة خطوة تقلل من وقت الإنتاج والتكلفة ، مما يجعلها مثالية لأجزاء صب حقن البلاستيك عالية الحجم.

5. اعتبارات التكلفة :

• MIM : أعلى تكاليف الأدوات والمواد ، حيث تكلف القوالب 20-50 ٪ أكثر من تلك الخاصة بقولبة الحقن البلاستيكية بسبب الطبيعة الكاشطة لمساحيق المعادن.

• صب الحقن البلاستيكي : انخفاض تكاليف المواد والعمالة ، مع راتنجات بلاستيكية أرخص 5-10 مرات من المساحيق المعدنية.

القائمة: العوامل التي تؤثر على اختيار العملية

1. متطلبات المواد (المعدن مقابل البلاستيك).

2. حجم الجزء والتعقيد.

3. حجم الإنتاج والميزانية.

4. مواصفات التسامح والقوة.

5. المعايير الخاصة بالصناعة (على سبيل المثال ، التوافق الحيوي للطبية).

مزايا وعيوب

صب حقن المعادن (MIM)

المزايا :

• ينتج أجزاء معدنية عالية القوة ودائمة للتطبيقات الصعبة.

• يتيح الهندسة المعقدة والجدران الرقيقة (0.1-3 مم).

• يدعم مجموعة واسعة من المواد ، بما في ذلك سبائك درجات الحرارة العالية.

• دقة عالية مع التحمل ضيق مثل ± 0.002 '.

عيوب :

• تكاليف الأدوات المرتفعة (10000 دولار - 50000 دولار) وارتداء العفن بسبب مساحيق معدنية كاشفة.

• العملية متعددة الخطوات تزيد من وقت الإنتاج والتكلفة.

• يتطلب الانكماش الكبير (15-30 ٪) تصميمًا دقيقًا للعفن.

• يقتصر على الأجزاء الصغيرة (<50 غرام) ، تقييد التطبيقات.

صب الحقن البلاستيك

المزايا :

• فعال من حيث التكلفة لإنتاج عالية الحجم أجزاء قولبة حقن البلاستيك .

• براعة مواد واسعة ، مع البوليمرات المصممة للمرونة أو القوة أو العزل.

• عملية أبسط تقلل من أوقات الرصاص (2-4 أسابيع لإنتاج العفن).

• مناسبة للأجزاء الكبيرة ، حتى 10 كجم ، لتطبيقات السيارات والمستهلك.

عيوب :

• أقل قوة مقارنة بالأجزاء المعدنية ، مما يحد من الاستخدام في البيئات عالية الضغط.

• قد لا تلبي التحمل المعتدل (± 0.005 ') متطلبات الدقة لبعض الصناعات.

• المخاوف البيئية بسبب النفايات البلاستيكية ، على الرغم من أن إعادة التدوير تتحسن.

• غالبًا ما يكون الانتهاء من القالب مطلوبًا لأجزاء صب حقن البلاستي.

رؤية البيانات : أشار تقرير بيئي 2025 إلى أن صب حقن البلاستيك يولد نفايات أقل بنسبة 15 ٪ من MIM بسبب البلاستيك الحراري القابل لإعادة التدوير ، ويتوافق مع اتجاهات الاستدامة.

أحدث الاتجاهات في صب الحقن

تتطور صناعة صب الحقن بسرعة ، مدفوعة بالتقدم التكنولوجي ومتطلبات تؤثر هذه الاتجاهات على كلاً من الاستدامة . قولبة حقن MIM والبلاستيك ، مما يؤثر على الوقاية من العيوب وكفاءة العملية.

1. أنظمة التشكيل الذكية :

• تقوم التي تدعم IoT قوالب حقن البلاستيك و MIM بمراقبة درجة الحرارة والضغط ووقت الدورة في الوقت الفعلي ، مما يقلل من العيوب مثل الفلاش واللقطات القصيرة بنسبة تصل إلى 65 ٪ (بيانات الصناعة 2025).

• مثال: الصيانة التنبؤية في صب الحقن البلاستيكي يمتد عمر العفن بنسبة 20-30 ٪.

2. مواد مستدامة :

• يستخدم صب الحقن البلاستيكي بشكل متزايد البوليمرات القابلة للتحلل والمواد البلاستيكية المعاد تدويرها ، مما يقلل من التأثير البيئي بنسبة 25 ٪ في تطبيقات السلع الاستهلاكية.

• يستكشف MIM المجلدات الصديقة للبيئة لتقليل الانبعاثات أثناء التنقل والتلبيخ.

3. صب الحقن الجزئي :

• يتبنى كل من MIM وعلب حقن البلاستيك التمثيل الدقيق للمكونات الصغيرة في الطبية والإلكترونيات ، مع قيادة MIM بسبب دقة الأجزاء المعدنية.

4. الأتمتة و AI :

• تحدد أنظمة الكشف عن العيوب التي تحركها AI في صب الحقن قضايا مثل خطوط التدفق وخطوط اللحام مع دقة 95 ٪ ، مما يؤدي.

القائمة: التقنيات الناشئة في صب الحقن

1. مراقبة العملية في الوقت الحقيقي مع أجهزة استشعار إنترنت الأشياء.

2. اكتشاف العيب القائم على الذكاء الاصطناعى وتصحيحه.

3. برنامج المحاكاة المتقدمة لتحسين العفن.

4. تكامل المواد المستدامة للإنتاج الصديق للبيئة.

التطبيقات عبر الصناعات

صب حقن المعادن (MIM)

• Aerospace : أجزاء خفيفة الوزن وعالية القوة مثل شفرات التوربينات ، مع MIM تقليل الوزن بنسبة 15-20 ٪ مقارنة بالآلات التقليدية.

• الطبية : المكونات المتوافقة حيوياً مثل قوسين تقويم الأسنان ، حيث تضمن دقة MIM التحمل ± 0.002 '.

• الإلكترونيات : الموصلات والإطارات المصغرة ، مع تمكين MIM سماكة جدار 0.1 مم للتصميمات المدمجة.

• السيارات : التروس والفوهات الصغيرة ، حيث تتحمل متانة MIM درجات حرارة عالية وارتداء.

صب الحقن البلاستيك

• السيارات : أجزاء قولبة حقن بلاستيكية كبيرة وخفيفة الوزن مثل مصدات ، مما يقلل من وزن السيارة بنسبة 10-15 ٪ مقارنة بالبدائل المعدنية.

• السلع الاستهلاكية : منتجات جمالية مثل أدوات المطبخ ، حيث يوفر صب الحقن البلاستيكي ألوانًا وقوامًا نابضة بالحياة.

• الطبية : المحاقن التي يمكن التخلص منها ومباني الأجهزة ، مع صب الحقن البلاستيكي يضمن إنتاجًا فعالًا من حيث التكلفة ، عالي الحجم.

• الإلكترونيات : العزل العزل لألواح الدوائر ، والاستفادة من تعدد تعادل حقن البلاستيك مع البوليمرات المملوءة.

جدول المقارنة: تطبيقات الصناعة

الاختيار بين MIM وقول حقن البلاستيك

يعتمد الانتقاء بين MIM و incluction incluse على متطلبات المشروع ، بما في ذلك المواد وحجم الجزء وحجمها وميزانية. فيما يلي إرشادات للمساعدة في صنع القرار:

• اختر MIM متى :

• هناك حاجة إلى أجزاء معدنية عالية القوة ، متينة.

• الأجزاء صغيرة (<50 غرام) مع الأشكال الهندسية المعقدة أو الجدران الرقيقة.

• الطلبات تتطلب دقة عالية (± 0.002 ') ومقاومة التآكل.

• أمثلة: زراعة الطبية ، مكونات الطيران.

• اختر صب حقن البلاستيك عندما :

• هناك حاجة إلى أجزاء قولبة حقن بلاستيكية خفيفة الوزن وفعالة من حيث التكلفة .

• تتراوح الأجزاء من صغيرة إلى كبيرة (تصل إلى 10 كجم) مع التحمل المعتدل.

• يعد الإنتاج ذو الحجم العالي أمرًا بالغ الأهمية ، وتنوع البلاستيك مفيد.

• أمثلة: التصميمات الداخلية للسيارات ، تغليف المستهلك.

رؤية البيانات : وجدت دراسة استقصائية 2025 أن 60 ٪ من الشركات المصنعة يختارون صب الحقن البلاستيكي للمشاريع التي تعتمد على التكلفة ، في حين أن 35 ٪ تختار MIM لمتطلبات الدقة والقوة.

معالجة العيوب الشائعة في صب الحقن

يواجه كل من MIM و injection المصبوب العيوب المماثلة لحقن ، مثل الفلاش ، اللقطات القصيرة ، وعلامات الحوض ، ولكن أسبابها والوقاية منها تختلف بسبب خصائص المواد.

• فلاش :

• MIM : بسبب ارتفاع ضغط الحقن والقوالب البالية ؛ منعت عن طريق زيادة قوة التثبيت بمقدار 10-15 طن.

• صب الحقن البلاستيكي : ينتج عن الضغط المفرط ؛ تخفف عن طريق تقليل ضغط الحقن بنسبة 5-10 ٪.

• لقطات قصيرة :

• MIM : بسبب اللزوجة العالية في المواد الأولية ؛ تتناولها زيادة حجم الحقن بنسبة 5-10 ٪.

• صب الحقن البلاستيكي : بسبب عدم كفاية تدفق المواد ؛ منعت عن طريق توسيع البوابات بمقدار 0.5-1 ملم.

• علامات الحوض :

• MIM : تحدث في أقسام سميكة ؛ تم تخفيضه عن طريق تمديد وقت التبريد بمقدار 5-10 ثوان.

• صب حقن البلاستيك : شائع في أجزاء صب حقن البلاستيك السميك . تخفف عن طريق تقليل سمك الجدار إلى 2-3 مم.

القائمة: استراتيجيات منع العيوب

1. تحسين ضغط الحقن وسرعة نوع المواد.

2. ضمان سمك الجدار الموحد في قالب الحقن البلاستيكي أو قالب MIM.

3. صيانة العفن العادية لمنع التآكل والفلاش.

4. استخدم برامج المحاكاة للتنبؤ وعروض العيوب.

خاتمة

لا يزال صب الحقن عملية تصنيع حيوية ، مع صب حقن البلاستيك وقولبة حقن المعادن (MIM) تخدم أدوارًا متميزة ولكنها مكملة. يتفوق صب الحقن البلاستيكي في إنتاج أجزاء صب حقن البلاستيك فعالة من حيث التكلفة للتطبيقات عالية الحجم ، بينما يوفر MIM مكونات معدنية عالية القوة ودقة للصناعات المتخصصة. من خلال فهم خلافاتهم في المواد والعمليات والتطبيقات ، يمكن للمصنعين اتخاذ قرارات مستنيرة لتحسين الجودة والتكلفة.

مع تطور صب الحقن مع الأنظمة الذكية ، والمواد المستدامة ، والتمثيل الدقيق ، سيستمر كل من MIM سواء أكان صياغة والحقن البلاستيكي في دفع الابتكار. أجزاء صب الحقن البلاستيكية للسلع الاستهلاكية أو أجزاء معدنية معقدة للفضاء ، فإن إتقان هذه العمليات يضمن النجاح في العالم التنافسي لصباح الحقن.
