كم من الوقت يستغرق صنع قالب الحقن؟

يختلف وقت التصنيع لقوالب الحقن اعتمادًا على عدد من العوامل وعادة ما يستغرق من بضعة أسابيع إلى بضعة أشهر. يتأثر وقت تصنيع قالب الحقن بعوامل مثل تعقيد القالب وحجمه ومتطلبات التصميم واختيار المواد. يمكن إكمال القوالب البسيطة ، التي غالبًا ما تكون موجودة أحادية وأساسية من الناحية الهيكلية ، في غضون 4 إلى 5 أسابيع باستخدام معدات التصنيع الحديثة مثل CNC و EDM. تتطلب القوالب المعقدة ، مثل تلك ذات الأنابيب المتعددة ، والهياكل الدقيقة ، وتصميمات العداء المحددة ، أوقات تصنيع أطول بسبب زيادة خطوات المعالجة وتجارب العفن المحتملة والتعديلات. بالإضافة إلى ذلك ، يمتد استخدام H13 High Hardness Steel وقت المعالجة بسبب الحاجة إلى الآلات الدقيقة والمعالجة الحرارية. علاوة على ذلك ، فإن معالجة التكنولوجيا ، وتطور معدات التصنيع ، وجدولة إنتاج المصنع تؤثر أيضًا على وقت تصنيع قالب الحقن. يمكن أن يؤدي تخطيط الإنتاج المعقول وعمليات التصنيع الفعالة إلى تقصير وقت الدورة ويحسن كفاءة الإنتاج.

عملية صنع قالب الحقن

تتضمن عملية قالب الحقن عددًا من الخطوات الرئيسية لضمان دقة ومتانة القالب. أولاً ، تم تصميم القالب بناءً على متطلبات المنتج ، وتحديد الهيكل والأبعاد ونظام التبريد. بعد ذلك ، يتم إجراء اختيار المواد والآلات ، باستخدام Machining CNC ، EDM ، وغيرها من التقنيات لتصنيع المكونات الأساسية للقالب. ثم ، يتم تنفيذ التجميع وتصحيح الأخطاء ؛ يتم تثبيت المكونات القياسية ، مثل دبابيس التوجيه والينابيع ، ويتم إجراء عمليات تشغيل تجريبية للتحقق من ملاءمة جزء وأداء الإنتاج. أخيرًا ، يتم الانتهاء من تعديلات المعالجة السطحية والتحسين لضمان أن القالب يلبي متطلبات الإنتاج ويحسن الإنتاجية وعمر الخدمة.

تحليل العملية للمنتجات البلاستيكية

• تحليل المنتج البلاستيكي

خلال مرحلة تحليل المنتجات البلاستيكية ، يحتاج المهندسون إلى تقييم دقة الأبعاد ، وتوحيد سمك الجدار ، والقوة الهيكلية ، وبيئة التشغيل للمنتج لضمان أن المنتج النهائي يلبي متطلبات وظيفية وجودة. تعتبر خصائص المواد ، بما في ذلك مقاومة الحرارة والتأثير والانكماش ، أيضًا تحسين حل التصميم. يساعد هذا التحليل في تقليل عيوب الإنتاج مثل Warpage ، وعلامات تقلص ، أو علامات اللحام ، ويحسن كفاءة صنع العفن واتساق المنتج.

• خطوات لإنشاء قالب الحقن

تصنيع قالب الحقن يتضمن عادة عدة خطوات رئيسية. أولاً ، استنادًا إلى نتائج تحليل المنتج ، تم تصميم هيكل القالب المناسب ، مع مراعاة مواقع البوابة وأنظمة التبريد وآليات الإطلاق. بعد ذلك ، أثناء مرحلة تصنيع القالب ، يتم تصنيع مكونات العفن بدقة باستخدام تصنيع CNC ، وتصنيع التفريغ الكهربائي (EDM) ، وغيرها من العمليات ، ثم مصقول وتجميع. أخيرًا ، يتم إجراء اختبار العفن لضبط معلمات القالب لتحسين جودة القولبة ولضمان أن دقة الأبعاد وجودة السطح للمنتج النهائي تلبي المتطلبات.

تصميم هيكل القالب

تصميم هيكل القالب هو الرابط الرئيسي لضمان جودة المنتجات البلاستيكية وكفاءة الإنتاج. يجب أن تلتزم بمبادئ تصميم قالب الحقن. يجب أن تظهر هيكل القالب المصمم جيدًا قوة جيدة ، ومقاومة للارتداء ، والدقة ، وتحسين أنظمة العداء والبوابة والتنفيس والتبريد لضمان ملء موحدة والتبريد السريع والطرد السلس. يقلل التصميم العلمي من العيوب مثل parpage ، وعلامات بالوعة ، وخطوط اللحام ، مما يعزز استقرار القولبة. إن استخدام مواد العفن ذات الموصلية الحرارية العالية والمتانة يمتد عمر العفن ، ويقلل من تكاليف الصيانة ، ويعزز الإنتاجية الإجمالية.

تحديد مادة العفن وحدد الأجزاء القياسية

يعد اختيار مواد العفن واختيار مكون العفن القياسي أمرًا ضروريًا لتحسين عمر العفن والإنتاجية. يجب اختيار مواد العفن بناءً على متطلبات المنتج وحجم الإنتاج والتكلفة. تشمل المواد الشائعة: P20 ، مناسبة للبلاستيك الشائع PP/ABS في إنتاج الدُفعات الصغيرة إلى المتوسطة ؛ و H13 ، نظرًا لمقاومة الحرارة المرتفعة وارتداءها ، مناسبة للبلاستيك المرتفع في درجة الحرارة في الإنتاج الضخم. بالإضافة إلى ذلك ، يمكن للنيترينغ أو طلاء الكروم على سطح المادة أن يعزز مقاومة التآكل.

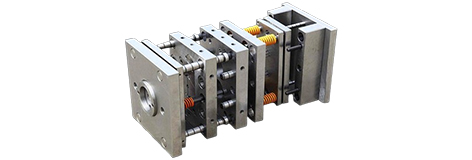

علاوة على ذلك ، يعد اختيار مكونات العفن القياسية المناسبة ، مثل دبابيس التوجيه والينابيع وأنظمة التبريد أمرًا بالغ الأهمية. إن شراء قواعد العفن القياسية يقلل من تصميم الأجزاء غير القياسي ووقت المعالجة ، وتقصير دورة الإنتاج. في الإنتاج الضخم ، تكون الأجزاء القياسية أكثر فعالية من حيث التكلفة من الأجزاء المخصصة ويسهل استبدالها ، وتقليل وقت التوقف. على سبيل المثال ، غالبًا ما تستخدم القوالب ذات المعقدات المنخفضة الصلب P20 وقواعد العفن القياسية.

معالجة الأجزاء وتجميع العفن

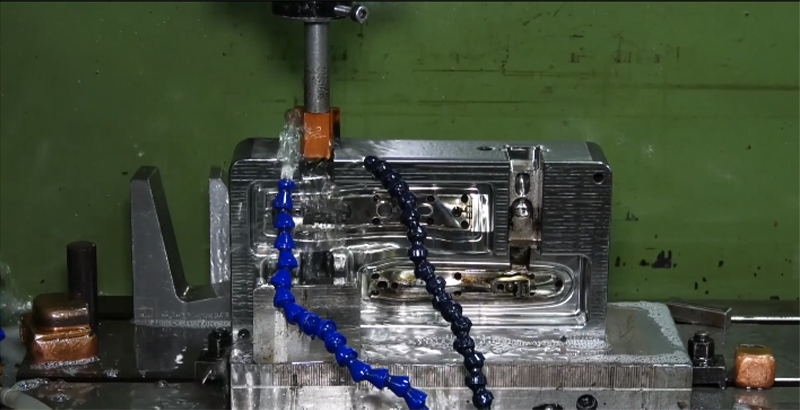

معالجة أجزاء العفن وتجميع العفن هي مفتاح ضمان جودة القالب والدقة. أولاً ، يتم تشكيل الأجزاء الأساسية من القالب بدقة باستخدام عمليات طحن CNC ، والتحول ، والطحن ، و EDM لضمان أبعاد دقيقة. بعد ذلك ، يتم التعامل مع الأجزاء المعنية بالحرارة عن طريق التبريد والتهدئة لتحسين الصلابة وارتداء المقاومة. أثناء تجميع العفن ، يقوم المهندسون بتجميع مكونات مثل النوى والتجويف وآليات التوجيه وأنظمة التبريد ، وأداء تصحيح الأخطاء باستخدام الصباغ الأحمر للتحقق من خط الفراق وفجوة التثبيت. أخيرًا ، يتم اختبار أداء القالب من خلال تشغيل التجارب لضمان استقراره وإنتاجيته.

تجربة العفن

تعد تجارب العفن جزءًا مهمًا من تصنيع القوالب ، وتستخدم للتحقق من تصميمات العفن والإنتاج ، وتعديلات المعلمات ، وفحوصات العيوب. أثناء تجارب العفن ، أولاً ، يتم تثبيت القالب ويتم تعديل معلمات آلة صب الحقن ، مثل درجة حرارة البرميل ، ودرجة حرارة القالب ، وضغط الحقن ، وضغط الحجز ، وسرعة الحقن. بعد ذلك ، يتم إجراء عمليات تجريبية لمراقبة جودة صب المنتجات البلاستيكية والتحقق من العيوب مثل الفلاش والانكماش والفقاعات وخطوط اللحام والصفحة والعيوب الأخرى. إذا تم العثور على العيوب ، يجب تعديل بنية القالب أو معلمات العملية ، وتتطلب هذه العملية عدة تعديلات. قد تتضمن عمليات التشغيل التجريبية 3-5 دورات ، في كل مرة يعدل فيها معلمات مختلفة ، باستخدام برنامج تحليل تدفق القالب للمساعدة في التحسين. تضمن عمليات التشغيل الناجحة الإنتاج الضخم المستقر ، وتحسين جودة المنتج ، وتقليل تكاليف الصيانة والتعديل اللاحقة.

ملخص للعوامل التي تؤثر على وقت تصنيع العفن

هناك العديد من العوامل التي تؤثر على مدة تصنيع قالب حقن البلاستيك ، بما في ذلك تعقيد التصميم ، واختيار المواد ، وتكنولوجيا المعالجة ، وجدولة الإنتاج. على سبيل المثال ، يزيد تعقيد التصميم في أنظمة التبريد المتعددة ، والمنزلق ، وأنظمة التبريد الخاصة من الوقت ، كما تفعل عوامل التصميم الأخرى ، مثل تعقيد سطح الفراق أو تصميم نظام التهوية. يشمل اختيار المواد الفولاذ المقاوم للارتداء والمقاوم للتآكل بالإضافة إلى الفولاذ P20 و H13 المذكور أعلاه ، وكذلك الاختلافات في أوقات المعالجة الحرارية. تشمل عوامل عملية الآلات تأثير المراحل المختلفة للسيرة النووية و EDM والتلميع ، مثل الفرق الزمني بين الخشنة والتشطيب ، أو الحاجة إلى عمليات EDM متعددة. من حيث جدولة الإنتاج ، بالإضافة إلى خطة إنتاج المصنع ، تشمل الاعتبارات أوقات مادية أو قياسية.
