العيوب الشائعة في صب الحقن وكيفية تجنبها

تعتبر صب الحقن حجر الزاوية في التصنيع الحديث ، مما يتيح الإنتاج الضخم للمكونات الدقيقة عالية الجودة عبر الصناعات مثل السيارات والطبية والإلكترونيات والسلع المنزلية. عن طريق حقن المواد المنصهرة في قالب حقن البلاستيك ، يمكن للمصنعين إنشاء أجزاء معقدة مع التحمل الضيق. ومع ذلك ، فإن تعقيد صب الحقن يقدم إمكانية وجود عيوب يمكن أن تضعف الجودة أو الوظائف أو جماليات أجزاء صب الحقن البلاستيكية . تستكشف هذه المقالة عيوب الأكثر شيوعًا صب الحقن ، وأسبابها ، واستراتيجيات مثبتة لمنعها ، وضمان النتائج المثلى لتصلب حقن السيارات في , صب الحقن الطبية , لصب , الحقن الأسري ، وحتى العمليات ذات الصلة مثل ضغط الضغط المطاطي.

مع التركيز على رؤى تعتمد على البيانات ، يشتمل هذا الدليل على أحدث الاتجاهات في صب الحقن لمعالجة نية بحث المستخدم ، مما يوفر حلولًا قابلة للتنفيذ للمصنعين. من خلال فهم العيوب وتخفيفها ، يمكن للشركات تعزيز كفاءة الإنتاج ، وتقليل النفايات ، وتقديم أجزاء من حقن البلاستيك المتفوقة.

فهم صب الحقن وأهميته

صب الحقن هو عملية تصنيع حيث يتم حقن المواد المنصهرة - البلاستيك أو المطاط - في قالب حقن البلاستيك تحت ضغط مرتفع. بمجرد تبريدها ، تصلب المادة الشكل المطلوب ، مما ينتج عن مكونات للتطبيقات المتنوعة ، من أجزاء صب حقن السيارات مثل لوحات المعلومات إلى أجهزة صب الحقن الطبية مثل المحاقن. إن تنوع صب الحقن يجعله لا غنى عنه ، حيث تقدر قيمة سوق صب الحقن العالمي بحوالي 260 مليار دولار في عام 2024 ، من المتوقع أن ينمو بمعدل سنوي مركب بلغ 5.2 ٪ حتى عام 2030 ، وفقًا لتقارير الصناعة الأخيرة.

على الرغم من مزاياه ، فإن صب الحقن عرضة للعيوب بسبب عوامل مثل خصائص المواد ، وتصميم العفن ، ومعلمات العملية. يمكن أن تؤدي هذه العيوب إلى إعادة صياغة مكلفة أو تأخيرات أو فشل في المنتجات ، وخاصة في الحقول التي تعتمد على الدقة مثل صب حقن الإلكترونيات وقولبة الحقن الطبي . أدناه ، نقوم بتحليل 11 عيوب قولبة الحقن الشائعة ، وأسبابها ، وطرق الوقاية ، بدعم من البيانات والرؤى العملية.

عيوب صب الحقن الشائعة واستراتيجيات الوقاية

علامات حرق

تظهر علامات الحرق على أنها تلطيخ أسود أو بلون صدأ على أجزاء صب الحقن البلاستيكية ، وغالبًا على السطح أو الحواف. على الرغم من أنها نادراً ما تؤثر على النزاهة الهيكلية ، إلا أن علامات الحرق الشديدة يمكن أن تحلل المواد ، مما يؤثر على التطبيقات مثل منتجات صب الحقن المنزلي حيث تكون الجماليات حاسمة.

الأسباب:

• ارتفاع درجة حرارة الهواء المحاصرين أو الراتنج بسبب سرعات الحقن العالية.

• ارتفاع درجة حرارة الذوبان أو العفن.

• عدم كفاية تنفيس ، محاصرة الهواء في قالب حقن البلاستيك.

طرق الوقاية:

• تقليل درجات حرارة الذوبان والعفن بمقدار 5-10 درجة مئوية ، اعتمادًا على المادة (على سبيل المثال ، ABS أو polycarbonate).

• انخفاض سرعة الحقن بنسبة 10-20 ٪ لتقليل حبس الهواء.

• قم بتثبيت أو توسيع فتحات الغاز بمقدار 0.02-0.05 مم للسماح بالهروب من الهواء.

• تقصير وقت دورة من 2 إلى 5 ثوان لمنع ارتفاع درجة الحرارة.

رؤية البيانات: وجدت دراسة 2023 أن تحسين علامات الحرق المنخفضة تنفيس بنسبة 85 ٪ في تطبيقات صب حقن السيارات ، مما يؤدي إلى تحسين معدلات قبول الأجزاء.

delamination السطح

يحدث تفكيك السطح عندما تقشر طبقات رقيقة من هذا العيب أمر بالغ الأهمية في أجزاء قولبة الحقن البلاستيكية ، وتضعف المكونات. صب الحقن الطبي ، حيث تكون سلامة المواد غير قابلة للتفاوض.

الأسباب:

• تلوث كريات الراتنج مع مواد أجنبية.

• الاستخدام المفرط لعوامل التحرير في قالب حقن البلاستيك.

• محتوى رطوبة عالية في المادة.

طرق الوقاية:

• تخزين كريات الراتنج في حاويات مغلقة وجافة لمنع التلوث.

• قلل من استخدام عامل الإصدار من خلال تحسين تصميم العفن ، مثل زيادة زوايا المسودة بمقدار 1-2 درجة.

• المواد السابقة الجافة (على سبيل المثال ، النايلون) عند 80 درجة مئوية لمدة 4-6 ساعات لتقليل الرطوبة أقل من 0.2 ٪.

جدول المقارنة: تقنيات منع delamination

فراغ الفراغات

الفراغات الفراغية هي تجاويف داخلية في أجزاء صب الحقن البلاستيكية ، وغالبًا ما تكون ناتجة عن ملء العفن غير المكتمل أو انحراف الغاز. يمكن لهذه العيوب أن تهدد قوة مكونات صب حقن السيارات مثل الأقواس الهيكلية.

الأسباب:

• لقطات قصيرة ، حيث يتم حقن المواد غير الكافية.

• سوء تنفيس ، محاصرة الهواء في قالب حقن البلاستيك.

• مركبات متطايرة في الراتنج التي تشكل جيوب الغاز.

طرق الوقاية:

• زيادة ضغط الحقن بنسبة 10-15 ٪ لضمان ملء العفن الكامل.

• ضبط معدلات التبريد إلى 0.5-1 درجة مئوية/ثانية لتقليل الانكماش.

• إعادة تصميم المتسابقين والبوابات ، وزيادة القطر بمقدار 0.5-1 مم لتحسين التدفق.

رؤية البيانات: أظهر تحليل 2024 أن تحسين حجم البوابة قلل من الفراغات الفراغ بنسبة 78 ٪ في صب حقن الإلكترونيات ، مما يعزز موثوقية جزئية.

تلون

يؤثر تلطيخ ، أو سطو اللون ، على جماليات أجزاء صب الحقن البلاستيكية ، ويبدو كاختلافات غير مقصودة في الألوان. هذا يمثل مشكلة خاصة في منتجات صب الحقن المنزلية مثل أدوات المطبخ.

الأسباب:

• الراتنج المتبقي في الفوهة أو النطاط من الركض السابق.

• ضعف الاستقرار الحراري للتلوين.

• خلط Masterbatch غير متناسق.

طرق الوقاية:

• فوهات نظيفة ونطاطات وقوالب شاملة بين الدورات ، باستخدام مركبات التطهير.

• استخدم تلوينات مع استقرار حراري يصل إلى 300 درجة مئوية عالية الحرارة لقولبة حقن .

• ضمان مزج موحد Masterbatch مع وقت خلط من 5 إلى 10 دقائق.

القائمة: خطوات لمنع تلغي

1. تطهير المعدات مع مركب تنظيف متوافق.

2. تحقق من الاستقرار الحراري الملون للراتنج المستخدم.

3. معايرة معدات الخلط لتوزيع Masterbatch ثابت.

تزييف

يحدث تزييف عندما تتقلص أجزاء صب الحقن البلاستيكية بشكل غير متساو أثناء التبريد ، مما يسبب التشويه. هذا العيب شائع في أجزاء صب حقن السيارات مع الأشكال الهندسية المعقدة.

الأسباب:

• معدلات تبريد سريعة أو غير متساوية.

• انكماش المواد العالية بسبب انخفاض الموصلية الحرارية.

• سماكة الجدار غير المتسقة في قالب حقن البلاستيك.

طرق الوقاية:

• تمديد وقت التبريد بنسبة 10-20 ٪ لضمان تبريد موحد.

• استخدم مواد منخفضة من البلاستيك الحراري المليء بالجسيمات (على سبيل المثال ، النايلون المليء بالزجاج).

• قوالب إعادة تصميم لسمك الجدار الموحد ، تستهدف 1.5-3 مم.

رؤية البيانات: أشار تقرير 2025 إلى أن سمك الجدار الموحد قلل من التزييف بنسبة 90 ٪ في براميل حقنة الحقن الطبية .

فلاش

يظهر الفلاش كمواد زائدة بارزة من أجزاء صب الحقن البلاستيكية ، وغالبًا ما تكون في خطوط فراق القالب. يؤثر هذا العيب على دقة مكونات صب حقن الإلكترونيات مثل الموصلات.

الأسباب:

• قوة التثبيت غير الكافية في قالب الحقن البلاستيك.

• ارتفاع ضغط الحقن الذي يضطر المواد إلى فجوات.

• سوء صيانة العفن ، مما يسبب التآكل أو الاختلال.

طرق الوقاية:

• زيادة قوة التثبيت بمقدار 10-15 طن لإغلاق القالب.

• تقليل ضغط الحقن بنسبة 5-10 ٪ للتحكم في تدفق المواد.

• أداء صيانة العفن العادية ، وفحص خطوط الفراق كل 10000 دورة.

جدول المقارنة: تقنيات الوقاية من الفلاش

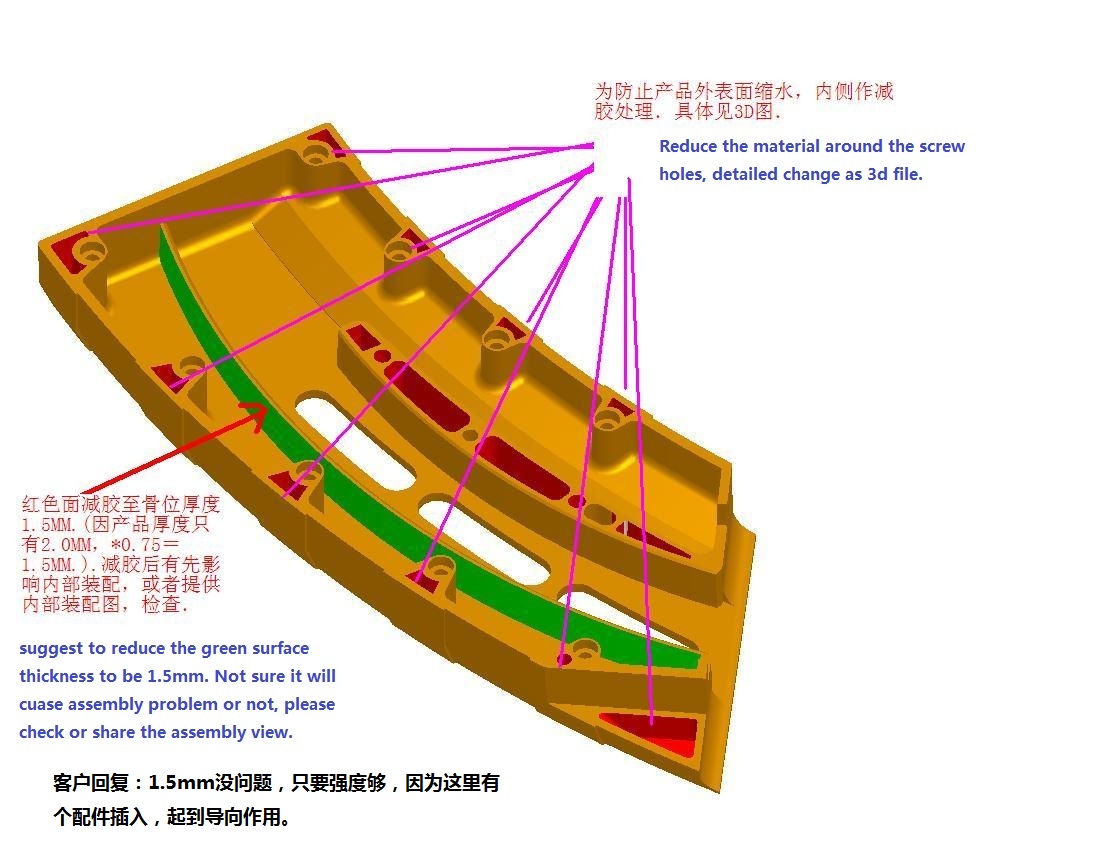

علامات بالوعة

علامات الحوض هي المنخفضات على أجزاء صب الحقن البلاستيكية ، وعادة ما تكون في أقسام أكثر سمكا ، بسبب الانكماش الداخلي. هذه مشكلة في منتجات صب الحقن المنزلية مثل علب الأجهزة.

الأسباب:

• وقت التبريد غير كاف ، مما تسبب في انكماش غير متساو.

• انخفاض ضغط تجويف العفن أو ارتفاع درجات حرارة البوابة.

• أقسام جدار سميكة (> 4 مم) تبريد أبطأ من تلك الرقيقة.

طرق الوقاية:

• تمديد وقت التبريد من 5 إلى 10 ثوان لتقليل الانكماش.

• زيادة ضغط الاحتفاظ بنسبة 10-20 ٪ لضغوط المادة.

• تقليل سمك الجدار إلى 2-3 مم للتبريد الموحد.

القائمة: قائمة مراجعة منع علامة بالوعة

1. تحقق من محاذاة وقت التبريد مع مواصفات المواد.

2. معايرة ضغط الضغط لملء تجويف ثابت.

3. إعادة تصميم الأجزاء لتقليل الأقسام السميكة.

خطوط اللحام

تتشكل خطوط اللحام عندما تفشل جبهتين لتدفق الراتنج بشكل صحيح في قالب الحقن البلاستيكي ، مما يخلق طبقات ضعيفة. هذا أمر بالغ الأهمية في أجهزة صب الحقن الطبية التي تتطلب قوة عالية.

الأسباب:

• انخفاض ضغط الحقن أو درجة الحرارة.

• تدفق الراتنج البطيء الذي يسبب التبريد المبكر.

• تصميم العفن الضعيف ، مثل البوابات في غير محله.

طرق الوقاية:

• زيادة ضغط الحقن بنسبة 10-15 ٪ لتحسين اندماج التدفق.

• أضف المتسابقين الساخنة للحفاظ على درجة حرارة الراتنج أعلى من 200 درجة مئوية.

• يعيد تصميم القوالب مع بوابات إضافية ، تباعدها 10-20 مم على وجه قدم.

رؤية البيانات: وجدت دراسة 2024 أن أنظمة العداء الساخنة خفضت خطوط اللحام بنسبة 80 ٪ في مكونات صب حقن السيارات .

نفث

تخلق النفث علامات سربنتين على أجزاء صب الحقن البلاستيكية بسبب حقن الراتنج السريع ، وغالبًا ما تكون في ملابسك في مجال حقن الإلكترونيات .

الأسباب:

• سرعة الحقن عالية من خلال البوابات التقييدية.

• انخفاض درجة حرارة الراتنج أو العفن مما يسبب التبريد المبكر.

• وضع بوابة ضعيف في قالب الحقن البلاستيك.

طرق الوقاية:

• تقليل سرعة ذاكرة الوصول العشوائي بنسبة 15-20 ٪ للتحكم في تدفق الراتنج.

• استخدم القوالب الساخنة أو المتسابقين الساخنين ، والحفاظ على درجات الحرارة عند 220-250 درجة مئوية.

• نقل البوابات لتجنب الحقن المباشر في تجويف القالب.

القائمة: استراتيجيات الوقاية من النفث

1. ضبط سرعة ذاكرة الوصول العشوائي لمطابقة اللزوجة الراتنج.

2. تنفيذ المتسابقين الساخنة لدرجة حرارة متسقة.

3. تحسين وضع بوابة للتدفق السلس.

خطوط التدفق

تظهر خطوط التدفق كخطوط أو أنماط على أجزاء قولبة حقن البلاستيك ، مما يؤثر على جماليات في منتجات صب الحقن المنزلية .

الأسباب:

• الاختلافات في معدلات التبريد داخل قالب حقن البلاستيك.

• سماكة الجدار غير المتسقة تسبب تدفق غير متساو.

• انخفاض سرعة الحقن أو الضغط.

طرق الوقاية:

• زيادة سرعة الحقن والضغط بنسبة 10-15 ٪ لملء موحد.

• زوايا مستديرة في القالب لتقليل اضطرابات التدفق.

• نقل البوابات بعيدًا عن قنوات التبريد بمقدار 5-10 مم.

رؤية البيانات: تحسين وضع بوابة تخفيض خطوط التدفق بنسبة 75 ٪ في صب حقن الإلكترونيات ، في تقرير 2025.

لقطات قصيرة

تحدث لقطات قصيرة عندما لا يتم ملء قالب الحقن البلاستيكي بالكامل ، مما يؤدي إلى أجزاء صب الحقن البلاستيكية غير المكتملة . هذا شديد في صب الحقن الطبي ، حيث تكون الوظيفة أمرًا بالغ الأهمية.

الأسباب:

• حجم المواد غير الكافية أو اللزوجة.

• عدم كفاية تنفيس ، محاصرة الهواء في القالب.

• البوابات الضيقة أو المتسابقين تقييد التدفق.

طرق الوقاية:

• زيادة حجم الحقن بنسبة 5-10 ٪ لضمان ملء كامل.

• توسيع فتحات التهوية بمقدار 0.03-0.06 مم لتحسين الهروب من الهواء.

• استخدم راتنجات أقل لزجًا ، مثل البولي إيثيلين منخفض الكثافة ، لتحسين التدفق.

جدول المقارنة: تقنيات الوقاية من اللقطة القصيرة

صب الحقن عبر الصناعات

تم تصميم صب الحقن لتلبية احتياجات الصناعة المحددة ، ولكل منها تحديات عيب فريدة:

• صب حقن السيارات : يركز على أجزاء متينة وعالية القوة مثل المصدات والألواح الداخلية. خطوط التزييف واللحام شائعة بسبب القوالب الكبيرة المعقدة.

• صب الحقن الطبي : يعطي الأولوية للدقة والتوافق الحيوي لأجهزة مثل القسطرة. delamination واللقطات القصيرة يمكن أن تساوم السلامة.

• صب حقن الإلكترونيات : يتطلب التحمل ضيق للمكونات مثل الموصلات. الفلاش والهزلة تؤثر على الوظائف والجمال.

• صب الحقن المنزلي : يؤكد جماليات منتجات مثل الحاويات. خطوط تلون وخطوط التدفق هي مخاوف متكررة.

• صب ضغط المطاط : يستخدم لأجزاء مرنة مثل الأختام. تنطبق عيوب مماثلة مثل الفلاش والفراغات ، ولكن خصائص المواد تختلف.

رؤية البيانات: كشفت دراسة استقصائية للصناعة 2025 أن صب الحقن الطبي كان لأعلى معدل رفض العيب (12 ٪) بسبب معايير الجودة الصارمة ، في حين أن صب الحقن المنزلي كان له أدنى (5 ٪).

أحدث الاتجاهات في صب الحقن

تتناول التطورات الحديثة في صب الحقن الوقاية من العيوب من خلال التكنولوجيا والاستدامة:

• أنظمة التشكيل الذكية : قوالب حقن البلاستيك التي تدعم إنترنت الأشياء مراقبة درجة الحرارة والضغط ووقت الدورة في الوقت الفعلي ، مما يقلل من العيوب مثل علامات الحرق واللقطات القصيرة بنسبة تصل إلى 60 ٪ (بيانات الصناعة 2025).

• المواد المستدامة : راتنجات قابلة للتحلل والمواد البلاستيكية المعاد تدويرها تكتسب الجر ، وخاصة في صب الحقن المنزلي . تتطلب هذه المواد معلمات معدلة لمنع تلون وتزييف.

• صب الحقن الجزئي : يستخدم في صب الحقن الطبي وقالب الحقن الإلكترونيات ، يتطلب هذا الاتجاه الدقة لتجنب الفلاش والهزلة في الأجزاء الصغيرة.

القائمة: تقنيات صب الحقن الناشئة

1. مراقبة العملية في الوقت الحقيقي مع أجهزة استشعار إنترنت الأشياء.

2. برنامج المحاكاة المتقدمة لتحسين تصميم القالب.

3. اكتشاف العيوب الآلية باستخدام أنظمة رؤية الذكاء الاصطناعي.

عيوب صب الحقن

على الرغم من فوائدها ، فإن صب الحقن له قيود تؤدي إلى تفاقم العيوب:

• التكاليف الأولية المرتفعة : يمكن أن يكلف تصميم وتصنيع قالب حقن البلاستيك 10000 دولار-100000 دولار ، اعتمادًا على التعقيد ، وزيادة المخاطر المالية في حالة حدوث عيوب.

• أوقات طويلة : إنتاج القالب يستغرق 5-12 أسبوعًا ، مما يؤدي إلى تأخير دقة العيوب في صب حقن السيارات وصب الحقن الطبي.

• قيود الحجم : تتطلب أجزاء كبيرة قوالب ضخمة ، مما يعقد إنتاج خالٍ من العيوب في صب حقن السيارات.

• قيود التصميم : سماكة جدار موحدة وزوايا مسودة أمر بالغ الأهمية ، أو تنشأ عيوب مثل علامات الحوض وتشويه.

رؤية البيانات: يقدر تقرير 2024 أن 30 ٪ من تأخير مشروع صب الحقن ينبع من مراجعات تصميم القالب لمعالجة العيوب.

أفضل الممارسات لتلاعب الحقن الخالي من العيوب

لتقليل العيوب في صب الحقن ، يجب على الشركات المصنعة تبني نهج كلي:

1. تحسين العملية : المعلمات الدقيقة مثل درجة الحرارة والضغط ووقت الدورة بناءً على متطلبات المواد والجزء.

2. التصميم المولد : تأكد من سمك الجدار الموحد ، والتنفيس الكافي ، ووضع البوابة الاستراتيجية في قالب حقن البلاستيك.

3. اختيار المواد : اختر الراتنجات ذات الانكماش المنخفض وقابلية التدفق العالية ، مصممة خصيصًا لتطبيقات مثل صب الحقن الطبي أو صب حقن الإلكترونيات.

4. الصيانة المنتظمة : فحص وتنظيف القوالب كل 5000-10،000 دورة لمنع الفلاش واللقطات القصيرة.

5. التدريب والأتمتة : تزويد الموظفين بمهارات استكشاف الأخطاء وإصلاحها العيب والاستفادة من الأنظمة الذكية للمراقبة في الوقت الفعلي.

جدول المقارنة: استراتيجيات منع العيوب حسب الصناعة

خاتمة

تعتبر صب الحقن عملية تصنيع قوية ، لكن تعقيدها يتطلب اليقظة لتجنب العيوب التي يمكن أن تقوض أجزاء صب الحقن البلاستيكية . من خلال معالجة القضايا الشائعة مثل علامات الحرق ، واللاء ، والفراغات الفراغية ، واللقطات القصيرة ، يمكن للمصنعين تعزيز الجودة عبر حقن السيارات في , صب الحقن الطبي , المصبوب , حقن الحقن المنزلية ، وصولبة ضغط المطاط . الاستفادة من رؤى تعتمد على البيانات ، والتقنيات الحديثة ، وأفضل الممارسات ، يمكن للشركات تقليل العيوب إلى الحد الأدنى ، وتقليل التكاليف ، وتلبية معايير الصناعة الصارمة.

بالنسبة للشركات التي تشرع في مشاريع صب الحقن ، يضمن الشراكة مع مقدمي الخدمات ذوي الخبرة نتائج خالية من العيوب. سواء كان إنتاج أجهزة طبية دقيقة أو مكونات متينة للسيارات ، فإن اتباع الأمثل للوقاية من العيوب هو مفتاح النجاح في عالم الديناميكي لعلم الحقن.
