ما هو DFM (تصميم للتصنيع) في صب الحقن؟

تصميم أساسيات التصنيع

يساعد تصميم التصنيع (DFM) على تحسين جودة المنتج ، وتقليل النفايات ، وخفض التكاليف في مشاريع يركز DFM على تحسين تصميم الأجزاء لتصنيع أسهل وأسرع وأكثر موثوقية. إنه أمر بالغ الأهمية في إنتاج الأجزاء البلاستيكية حيث يجب أن تتماشى التحمل الضيق وتدفق المواد وسلوك الأداة. قالب الحقن .

ما هو DFM؟

DFM هي عملية يعمل فيها المصممون والمهندسون معًا لضمان سهولة تصنيع جزء ما. في عمل قالب الحقن ، فهذا يعني ضبط الهندسة واختيار المواد والتخطيط للأدوات قبل الإنتاج الكامل.

ما هو DFM في صب الحقن البلاستيكية؟

في مشاريع البلاستيكية قالب الحقن ، تصاميم خياط DFM للأدوات وتدفق الراتنج. يساعد في تجنب العيوب الشائعة. إنه يضمن ملء الأجزاء بشكل صحيح ، بارد بالتساوي ، ويخرج بشكل نظيف.

من يفعل DFM؟

يساهم مهندسو الأدوات ومهندسي التصميم وصانعي القوالب ومديري المشاريع في عملية DFM. في كثير من الأحيان ، يقوم مصنعو العقود بتشغيل تقارير DFM وتقديم التوصيات.

كيف تبدو عملية DFM في صب الحقن البلاستيكي؟

ويشمل:

• مراجعة ملفات CAD

• محاكاة تدفق القالب

• تحديد القضايا

• اقتراح تصحيحات

تحليل الخطط وتحديد المخاوف

المهندسون تحليل هندسة جزء. إنهم يبحثون عن المناطق التي تسبب علامات , تزييف بالوعة , الفراغات ، أو لقطات قصيرة . يتم وضع علامة على الجدران الرقيقة أو الميزات المعقدة.

محاكاة DFM

يتنبأ برنامج المحاكاة بتدفق الراتنج والضغط وأنماط التبريد. يكتشف خطوط اللحام , علامات , حرق ، وأكثر من ذلك.

تقديم النتائج والتوصيات

تتلقى الفرق مشكلات في قائمة التقارير وإصلاحاتها. يشرح المهندسون كل توصية. يقوم المصممون بمراجعة ملفات CAD بناءً على هذه التعليقات.

النماذج الأولية والاختبار والإكمال

بعد التغييرات ، الجزء النموذجي. يقوم المهندسون بتشغيل لقطات اختبار في أداة ناعمة أو طباعتها ثلاثية الأبعاد. يتم إجراء التعديلات النهائية قبل بدء الأدوات الصلبة.

قائمة مرجعية لـ DFM في صب الحقن البلاستيكي

استخدم هذا الجدول كمرجع سريع لفحص تصميم قالب الحقن الشائع :

مشاكل صب الحقن البلاستيكية حل بواسطة DFM

يمنع DFM العشرات من قضايا قالب الحقن الشائعة قبل أن تبدأ.

المشاكل الرئيسية في صب الحقن البلاستيك

خطوط اللحام , الفلاش , بالوعة علامات , قصيرة لقطات , حرق علامات , هشاشة , الهشاشة الحوادث , الفراغات , الفقاعات , تربط , ، , وتدفق , خطوط - تظهر كل هذه عندما لا يتبع تصميم الجزء قواعد DFM .

دراسة حالة: حل مشكلات الجودة لجهاز طبي

شهد عميل ينتج مكونات طبية صغيرة معدلات رفض عالية. أظهر تحليل DFM جدران رقيقة بجانب الأضلاع الكثيفة. تسبب هذا في علامات الحوض , تزييف ، ولقطات قصيرة . عن طريق ضبط سمك الجدار وتصميم الأضلاع ، رأى العميل زيادة بنسبة 38 ٪ في العائد و 22 ٪ وقت دورة.

كيفية تضمين DFM في مشروع صب حقن البلاستيك الخاص بك

العثور على الشركة المصنعة للعقد المناسبة

ابحث عن الموردين الذين يقدمون دعم DFM المبكر. ينبغي عليهم:

• استخدم البرامج المتقدمة (على سبيل المثال ، MoldFlow)

• تقديم توجيه المواد

• توفير ملاحظات الأدوات

• إظهار قصص نجاح DFM الماضي

تسليم مشروع ناجح

بمجرد الانتهاء من تصميم الجزء بعد DFM ، تأكد من الوثائق الكاملة:

• ملفات CAD المنقحة

• تحليل تدفق القالب

• تقارير DFM

• النهائي بوم

هذا يضمن التواصل السلس بين التصميم والإنتاج.

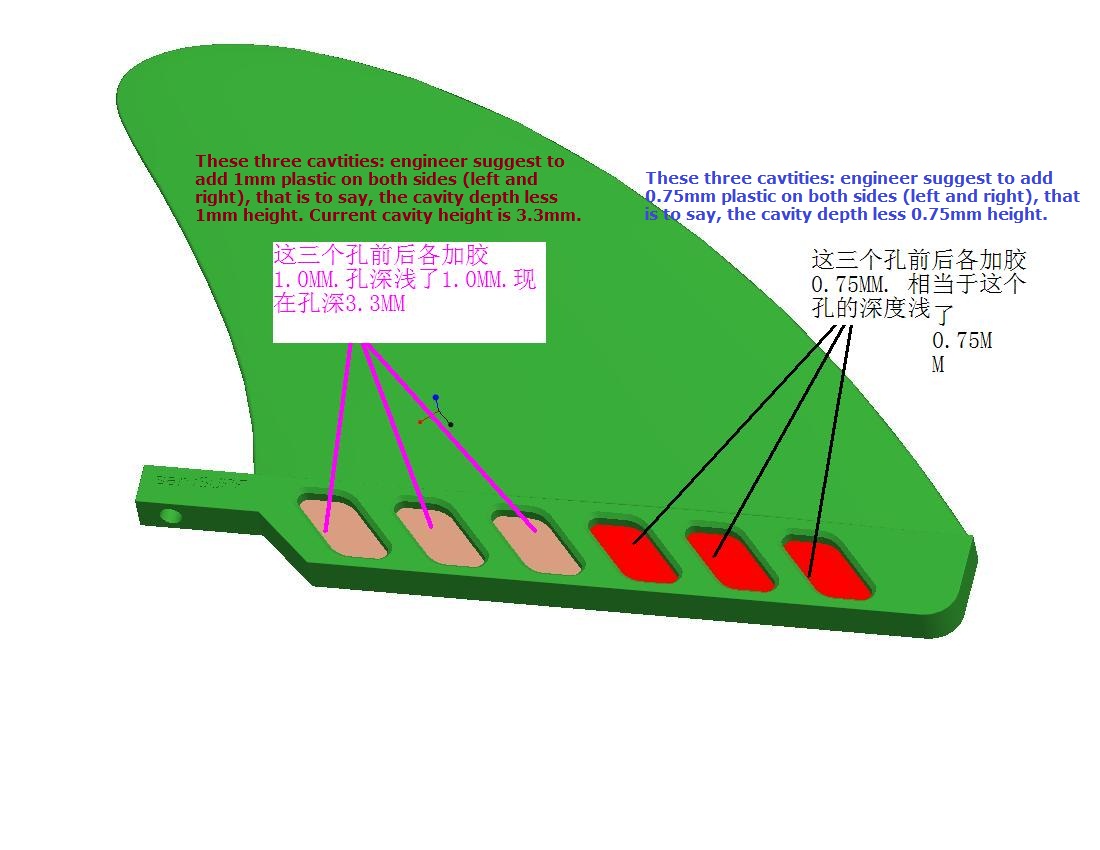

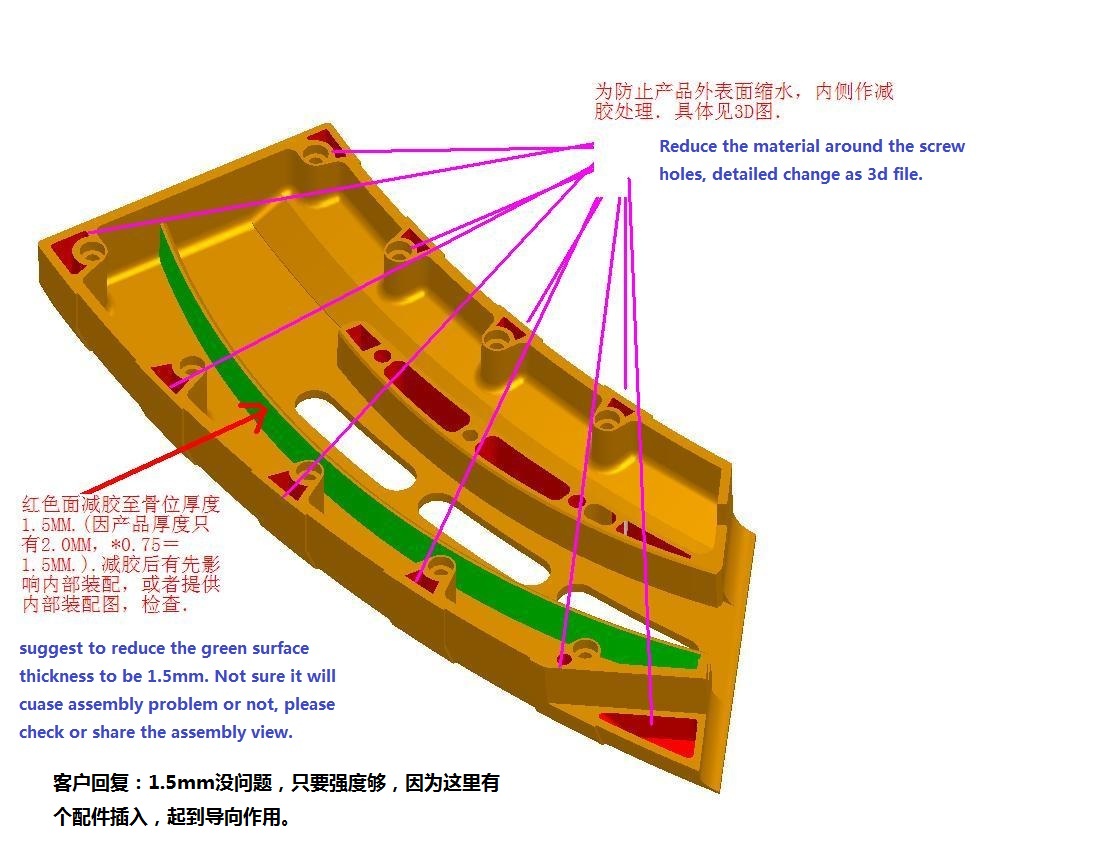

ما هو تقرير صب الحقن DFM (تصميم للتصنيع)؟

تقرير DFM هو وثيقة شاملة. يستعرض جميع عناصر التصميم بناءً على قواعد تصنيع قوالب الحقن .

دور تقرير صب الحقن DFM

يبرز:

• قابلية الأجزاء

• مجالات المخاطرة

• وقت التصنيع

• التسامح والزوايا

• سائقي تكلفة

محتويات نموذجية لتقرير DFM

يتضمن تقرير DFM قياسي:

نوع البوابة والمواقع

الاختيار بين بوابات الحافة ، ونصائح ساخنة ، بوابات الغواصة. يؤثر حجم البوابة على خطوط التدفق , علامات حرق.

نوع دبابيس القاذف والمواقع

وضع دبوس ضعيف يمكن أن يشوه الأجزاء. دبابيس القاذف المناسبة تعمل على تحسين الطرد وتقليل التزييف.

فراق خط وضع

خطوط الفراق المرئية تؤثر على جماليات. DFM أدلة خط الفراق إلى المناطق الخفية.

وضع المصاعد والمنزلجة

هذه تسمح بتخفيضات دون أدوات معقدة. يؤثر الموضع على تعقيد الأدوات ووقت الدورة.

تحليل سماكة الجدار والضلع

DFM يتحقق من توحيد الجدار. الجدران الرقيقة تسبب لقطات قصيرة ، والمناطق السميكة تسبب علامات بالوعة.

تحليل زوايا المسودة

المسودة ضرورية للطرد. بدون ذلك ، عصا الأجزاء أو الانحناء أو الاستراحة.

التحسين المحتمل لتصميم الجزء

يعطي DFM نصائح لتبسيط الميزات ، وتقليل التكلفة ، وتحسين القوة.

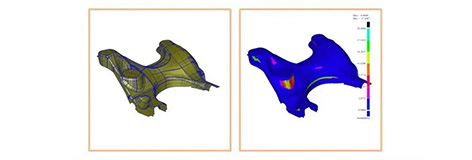

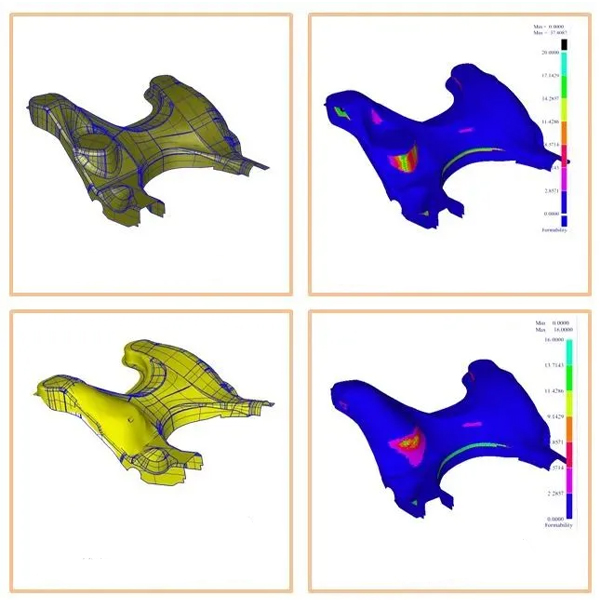

تحليل تدفق القالب (MFA)

MFA هي أداة DFM الأساسية في مشاريع يحاكي السلوك البلاستيكي أثناء الحقن. قالب الحقن .

مصائد الهواء

تُظهر المحاكاة أين قد يتسبب الهواء المحاصر في الفقاعات أو علامات الحرق.

خطوط اللحام

يتنبأ DFM و MFA بخطوط اللحام واقتراح مواقع البوابة البديلة أو مسارات التدفق.

فهرس بالوعة

يحدد هذا الرقم مدى احتمالية شكل أقل هو أفضل. علامات الحوض .

انحراف

يتوقع تزييف أو الانحناء بعد طرد. توصي DFM بدعم الأضلاع أو تغييرات التبريد.

رسم العفن

يجب أن تشمل التصميمات النهائية رسومات العفن. هذه البوابة ، القاذف ، وتخطيطات نظام التبريد. DFM يضمن هذه الرسومات تلبية المعايير.

خاتمة

يعد تصميم التصنيع مرحلة حرجة في إنتاج يمنع العيوب ، ويقلل من التكاليف ، ويحسن الجودة. بدون DFM ، تخاطر بالتأخير ، وإعادة صياغة ، والأجزاء السيئة. مع DFM ، تحصل على أدوات أسرع ، وتغييرات أقل ، وأداء أفضل. قالب الحقن .

هل تريد تقليل , علامات الحوض , التي تزييف , خطوط اللحام ، أو الهزات ؟ ابدأ كل مشروع قالب حقن مع تحليل DFM. يوفر الوقت. يوفر المال. يوفر سمعتك.

اتصل بنا اليوم. لنجعل مشروعك البلاستيكي التالي نجاحًا!
