كيف يعمل صب حقن الأجهزة الطبية؟

1. مقدمة

يبدأ صب حقن الأجهزة الطبية قبل دخول الراتنج إلى الآلة.

تبدأ العملية أثناء تصميم المنتج. يجب على المهندسين مراعاة سمك الجدار، والتفاوتات، وسلوك المواد، والتعقيم، والتجميع، وحجم الإنتاج المتوقع.

تؤثر هذه القرارات المبكرة على تصميم القالب واستقرار العملية. كما أنها تؤثر أيضًا على طرق الفحص ووقت الدورة وتكلفة الأدوات وأعمال التحقق المستقبلية.

يمكن أن تؤدي تغييرات التصميم المتأخرة إلى حدوث مشكلات خطيرة. وقد يحتاجون إلى تعديلات في القالب، أو عينات جديدة، أو اختبارات متكررة، أو أعمال تأهيل إضافية.

لهذا السبب، يجب التعامل مع قوالب الحقن الطبية كنظام إنتاج واحد متصل. فهو يربط بين تصميم المنتج والأدوات والمواد والمعدات ومراقبة الجودة والوثائق.

يتضمن سير العمل الكامل لإنتاج قوالب الحقن الطبية ما يلي:

• مراجعة المنتج والمواصفات

• تصميم قابل للتصنيع

• اختيار المواد

• تصميم وتصنيع القالب

• تركيب ماكينة حقن طبية

• صب والتبريد

• التفتيش والمعالجة الثانوية

• التحقق من صحة العملية

• إطلاق الإنتاج الخاضع للرقابة

تقدم Yeeshine-Tech علنًا إمكانات متكاملة تغطي التصميم الهندسي والنماذج الأولية باستخدام الحاسب الآلي وتصنيع القوالب وقولبة حقن البلاستيك. يحدد موقعها الإلكتروني أيضًا قوالب الحقن الطبية من بين تطبيقات التصنيع الخاصة بها. يجب على المشترين التأكد من متطلبات الجودة والتحقق والمواد والنظافة الخاصة بالمشروع قبل بدء الإنتاج.

يشرح هذا الدليل كيفية عمل قوالب الحقن الطبية بدءًا من مراجعة التصميم وحتى الإنتاج المستقر.

ملاحظة: يعتبر قولبة حقن الأجهزة الطبية عبارة عن سير عمل شامل، وليس مجرد دورة آلة.

2. كيف تعمل عملية صب حقن الأجهزة الطبية؟

تتبع عملية صب حقن الأجهزة الطبية عدة مراحل خاضعة للرقابة.

تؤثر كل مرحلة على جودة المكون النهائي واتساقه وإمكانية تتبعه.

2.1 الخطوة 1: مراجعة تصميم الجهاز الطبي

يبدأ المشروع بنموذج CAD ومواصفات المنتج.

يقوم المهندسون بمراجعة الوظيفة المقصودة للجزء. كما أنها تحدد الأبعاد الحرجة ومناطق الغلق وميزات التجميع والأسطح التجميلية.

يجب أن تؤكد المراجعة:

• الاستخدام المقصود للجهاز

• شروط الاتصال بالمريض

• استهداف الأسواق التنظيمية

• التحميل الميكانيكي

• التعرض الكيميائي

• طريقة التعقيم

• حجم الإنتاج المتوقع

• عمر المنتج المطلوب

يحتوي الغلاف التشخيصي على متطلبات مختلفة عن موصل ملامسة السوائل. يتطلب المكون المرتبط بالزرع مراجعة أكثر دقة للمواد والعمليات.

يجب على الفريق أيضًا تحديد الميزات المهمة للجودة.

قد تشمل هذه:

• أبعاد الختم

• هندسة ملائمة

• الأسطح الضوئية

• قنوات السوائل

• ميزات مترابطة

• واجهات كهربائية

• تصاريح الجمعية

غالبًا ما تتلقى الميزات المهمة مراقبة أكثر صرامة للعملية وفحصًا أكثر تكرارًا.

2.2 الخطوة 2: التصميم الكامل لتحليل قابلية التصنيع

يحدد التصميم القابل للتصنيع، أو DFM، مخاطر التشكيل قبل بدء الأدوات.

مراجعة المهندسين:

• سمك الجدار

• التحولات سميكة إلى رقيقة

• زوايا المشروع

• الضلوع والزعماء

• تقف

• زوايا حادة

• خطوط فراق

• مواقع البوابة

• مواقع القاذف

• التحمل الأبعاد

تدعم الجدران الموحدة التعبئة والتبريد بشكل أكثر توازناً. قد تؤدي التغييرات المفاجئة في السُمك إلى ظهور علامات بالوعة أو فراغات أو إجهاد داخلي.

تساعد زوايا المسودة الجزء على ترك القالب. قد يتسبب السحب الضعيف في حدوث خدوش أو تشوه أو صعوبة في القذف.

يمكن للأضلاع تحسين القوة دون إنشاء أقسام سميكة جدًا. ومع ذلك، قد تنتج الأضلاع كبيرة الحجم علامات غرق واضحة.

قد تتطلب القطع السفلية أشرطة تمرير أو رافعات أو نوى قابلة للطي أو تغييرات في التصميم. يمكن لهذه الميزات زيادة تكلفة الأدوات واحتياجات الصيانة.

تستخدم Yeeshine-Tech تحليل DFM لمراجعة موضع البوابة وخطوط الفراق والطرد والانكماش ومتطلبات القالب الأخرى قبل التصنيع.

نصيحة: أكمل DFM قبل الموافقة على أدوات الإنتاج، وليس بعد تجربة القالب الأولى.

2.3 الخطوة 3: حدد المادة المعتمدة

يبدأ اختيار المواد بالتطبيق النهائي.

تتطلب بعض المكونات راتنجات طبية موثقة. وقد يستخدم البعض الآخر مواد بلاستيكية هندسية معتمدة مدعومة باختبارات خاصة بالمشروع وإمكانية التتبع وضوابط الجودة.

يجب أن تدعم المادة المختارة المتطلبات الميكانيكية والكيميائية والبيولوجية والتصنيعية للجهاز.

تشمل عوامل التقييم الشائعة ما يلي:

• قوة

• المرونة

• الشفافية

• المقاومة الكيميائية

• مقاومة الحرارة

• توافق التعقيم

• التوافق الحيوي

• حساسية الرطوبة

• الاستقرار الأبعاد

• وثائق المورد

تشمل المواد الشائعة البولي بروبيلين، والبولي إيثيلين، والبولي كربونات، والبوليسترين، وPEEK، وABS، واللدائن البلاستيكية الحرارية.

ومع ذلك، فإن اسم البوليمر وحده لا يكفي. قد تحتوي كل درجة محددة على إضافات مختلفة وبيانات اختبار ومتطلبات معالجة وضوابط للموردين.

يجب على الشركة المصنعة تأكيد:

• درجة الراتنج المعتمدة

• مورد الراتنج المعتمد

• رقم دفعة المواد

• توثيق الشهادة

• متطلبات التجفيف

• إعادة القيود

• متطلبات إشعار التغيير

لا ينبغي اختيار المواد فقط بالسعر.

قد يؤدي الراتينج منخفض التكلفة إلى حدوث مشكلات في القوالب أو التعقيم أو المظهر أو الميكانيكية أو الامتثال لاحقًا.

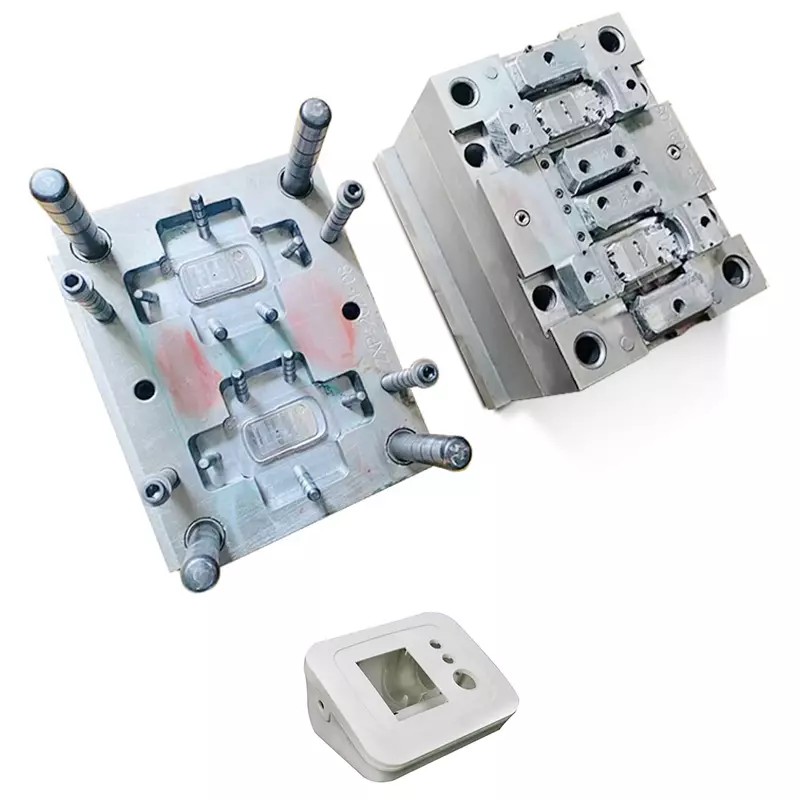

2.4 الخطوة 4: تصميم وبناء قالب الحقن

ينشئ القالب هندسة الجزء الأخير.

ويؤثر تصميمه على الأبعاد، والمظهر، وزمن الدورة، واستقرار الإنتاج على المدى الطويل.

تتضمن عناصر تصميم القالب المهمة ما يلي:

• عدد التجاويف

• هندسة النواة والتجويف

• موقع البوابة

• توازن العداء

• التنفيس

• قنوات التبريد

• نظام طرد

• الصلب العفن

• الانتهاء من السطح

• العمر المتوقع للأداة

يجب أن يتوافق تصميم التجويف مع القدرة الإنتاجية المطلوبة.

يمكن للقالب متعدد التجاويف زيادة الإنتاج. ومع ذلك، يجب أن يمتلئ كل تجويف، ويحزم، ويبرد، ويخرج باستمرار.

يتحكم موقع البوابة في كيفية دخول الراتنج إلى المكون. قد يؤدي وضع البوابة الضعيف إلى إنشاء:

• خطوط اللحام

• مصائد الهواء

• التعبئة غير المتكافئة

• علامات التدفق

• علامات البوابة المرئية

• اختلاف الأبعاد

تسمح الفتحات للهواء المحبوس بالهروب.

قد تؤدي التهوية غير الكافية إلى ظهور علامات حروق، أو تعبئة غير كاملة، أو خطوط لحام ضعيفة، أو أبعاد غير مستقرة.

تقوم قنوات التبريد بإزالة الحرارة من الجزء المصبوب. يؤثر تصميمها على وقت الدورة، والانكماش، والتزييف، واستقرار الأبعاد.

يجب أيضًا تحديد متطلبات السطح قبل الأدوات.

قد يتطلب المكون:

• الأسطح المصقولة

• الأسطح محكم

• المناطق البصرية

• أسطح الختم

• مناطق وضع العلامات بالليزر

• معايير المظهر التجميلي

يجب اختبار القالب قبل بدء التحقق من صحة العملية.

يقوم المهندسون بتقييم التعبئة والتعبئة والتبريد والإخراج والأبعاد والمظهر والتكرار أثناء تجارب العفن.

2.5 الخطوة 5: تحضير الآلة والمواد الخام

يتطلب إعداد آلة قولبة الحقن الطبية إعدادًا متحكمًا فيه.

يؤكد فريق الإنتاج أولاً:

• تحديد الآلة

• تحديد العفن

• تعليمات العمل المعتمدة

• الصف الراتنج والكثير

• ظروف التجفيف المطلوبة

• إعدادات معلمة العملية

• متطلبات النظافة

• حالة معدات التفتيش

بعض المواد البلاستيكية الطبية تمتص الرطوبة أثناء التخزين.

ويجب تجفيفها قبل التشكيل طبقاً للشروط المعتمدة.

قد يؤدي التجفيف غير الصحيح إلى:

• فقاعات

• خطوط فضية

• الفراغات

• انخفاض القوة

• تدهور المواد

• أبعاد غير مستقرة

يجب أن يتحرك الراتينج من خلال نظام معالجة متحكم فيه. وهذا يقلل من التلوث والتعرض للغبار واختلاط المواد.

ثم يقوم الفريق بتحديد شروط العملية.

تتضمن الإعدادات النموذجية ما يلي:

• درجة حرارة البرميل

• درجة حرارة العفن

• سرعة الحقن

• ضغط الحقن

• عقد الضغط

• سرعة المسمار

• الضغط الخلفي

• وقت التبريد

• قوة المشبك

يجب أن تأتي هذه القيم من أعمال تطوير العملية المعتمدة.

لا ينبغي للمشغلين ضبط الإعدادات الهامة دون الحصول على إذن وتوثيق.

2.6 الخطوة 6: قولبة الجزء وتبريده وإخراجه

بمجرد اكتمال التحضير، تبدأ الآلة في الدورة المحددة.

خطوات عملية صب الحقن الطبي هي:

1. يغلق القالب.

2. تطبق وحدة التثبيت القوة.

3. يقوم المسمار بتحضير الراتينج المنصهر.

4. يدخل الراتنج إلى تجويف القالب.

5. ضغط التعبئة يعوض الانكماش.

6. يبرد المكون ويصلب.

7. يفتح القالب.

8. تقوم القاذفات بتحرير الجزء.

ثم تتكرر الدورة.

بعد أن يمتلئ التجويف تقريبًا، يوفر ضغط التعبئة مادة إضافية لتعويض الانكماش. فهو يساعد على استقرار وزن الجزء والأبعاد وجودة السطح أثناء التبريد.

غالبًا ما يستغرق التبريد جزءًا كبيرًا من إجمالي وقت الدورة.

يمكن أن يؤدي تقليله كثيرًا إلى:

• تزييف

• علامات القاذف

• تغيير الأبعاد

• تشوه السطح

• مشاكل التجميع

يجب أن توازن العملية بين الإنتاج والجودة.

توفر الدورة السريعة قيمة قليلة عندما تؤدي إلى إنشاء مكونات غير مستقرة أو خردة أعلى أو فشل متكرر في التحقق من الصحة.

2.7 الخطوة 7: فحص المكون والتعامل معه وتحريره

لا يؤدي التشكيل دائمًا إلى إنشاء منتج نهائي.

قد تتطلب الأجزاء:

• إزالة البوابة

• تقليم فلاش

• الطباعة

• وضع العلامات بالليزر

• اللحام بالموجات فوق الصوتية

• الترابط

• بالقطع

• حَشد

• تنظيف

• التغليف

تبدأ مراقبة جودة قوالب الحقن الطبية أثناء الإنتاج. لا ينبغي أن تنتظر حتى اكتمال الدفعة.

يمكن للمفتشين التحقق من:

• Dimensions

• العيوب السطحية

• فلاش

• لقطات قصيرة

• علامات بالوعة

• تزييف

• الفراغات

• تناسب الجمعية

• أداء التسرب

• الأداء الوظيفي

يجب أن تظل سجلات الإنتاج والفحص مرتبطة بدفعة المواد ودفعة التصنيع.

يجب أن تدخل المكونات المعتمدة فقط في العملية التالية.

ملاحظة: لا يمكن للفحص النهائي تصحيح عملية التشكيل غير المستقرة.

3. كيف تشكل آلة التشكيل بالحقن جزءًا طبيًا؟

تحتوي آلة التشكيل بالحقن على ثلاثة مجالات رئيسية:

• وحدة الحقن

• وحدة التثبيت

• قالب

3.1 وحدة الحقن

تدخل الكريات البلاستيكية من خلال القادوس.

يقوم المسمار الدوار بتحريكهم عبر البرميل الساخن. تعمل أشرطة السخان والقص الميكانيكي على إذابة الراتنج.

يمزج المسمار أيضًا الراتينج المنصهر ويقيس حجمًا محددًا من اللقطة أمام المسمار قبل الحقن.

الحرارة المفرطة يمكن أن تلحق الضرر ببعض المواد البلاستيكية الطبية.

قد يؤدي التحكم السيئ في درجة الحرارة إلى تقليل القوة أو تغيير اللون أو تكوين غاز أو تغيير لزوجة المادة.

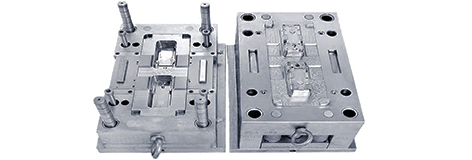

3.2 وحدة التثبيت والعفن

تحافظ وحدة التثبيت على القالب مغلقًا أثناء الحقن.

يجب أن توفر قوة كافية لمقاومة ضغط التجويف.

قد تسمح قوة المشبك غير الكافية للراتنج بالهروب وإنشاء وميض.

يحتوي القالب على :

• جوهر

• تجويف

• غيتس

• العدائين

• فتحات

• قنوات التبريد

• نظام القاذف

بعد التبريد، يفتح القالب.

ثم تقوم دبابيس القاذف أو الأكمام أو الألواح بتحرير الجزء.

3.3 دورة صب الحقن الطبي

نصيحة: اسأل ما إذا كان يتم تسجيل وقت التعبئة والضغط ودرجة الحرارة وموضع اللقطة ووقت الدورة لكل دفعة.

4. كيف يؤثر تصميم القالب والأدوات على العملية؟

تؤثر قرارات الأدوات على كل دورة إنتاج.

لا يمكن دائمًا تصحيح الأدوات السيئة من خلال إعدادات الجهاز.

4.1 تصميم البوابة والعداء وفتحة التهوية

تتحكم البوابة في دخول الراتنج إلى التجويف.

تأثير حجمها وموقعها:

• نمط التعبئة

• فقدان الضغط

• خطوط اللحام

• علامات السطح

• أداء التعبئة

• إزالة البوابة

يصبح توازن العداء أمرًا بالغ الأهمية في القوالب متعددة التجاويف.

يجب أن يتلقى كل تجويف الراتنج تحت نفس الضغط ودرجة الحرارة وظروف التدفق.

فتحات التهوية تزيل الهواء النازح.

قد يؤدي سوء التهوية إلى:

• لقطات قصيرة

• علامات الحروق

• الغاز المحاصر

• خطوط اللحام ضعيفة

• العيوب السطحية

4.2 تصميم نظام التبريد

يتحكم التبريد في كل من سرعة الإنتاج واستقرار الجزء.

قد تؤدي درجات حرارة العفن غير المتساوية إلى:

• تزييف

• انكماش غير متساو

• اختلاف الأبعاد

• أوقات دورة أطول

تستخدم قنوات التبريد التقليدية مسارات المياه المحفورة.

تتبع قنوات التبريد المطابقة هندسة الأجزاء المعقدة بشكل أوثق.

يعتمد الخيار الأفضل على هندسة الأجزاء والميزانية وتعقيد الأداة ومتطلبات الإنتاج.

تدعم درجة حرارة القالب المستقرة أبعادًا أكثر تكرارًا.

4.3 قوالب الفولاذ والتشطيب والصيانة

يجب أن يتطابق قالب الفولاذ مع الراتينج وعمر الأداة المتوقع.

قد تتطلب الراتنجات المملوءة أو الكاشطة فولاذًا أكثر صلابة. قد تتطلب المواد المسببة للتآكل مقاومة أقوى للتآكل.

الانتهاء من السطح مهم أيضا.

قد تحتاج المكونات الطبية إلى:

• الأسطح المصقولة

• المناطق محكم

• الأسطح الضوئية

• أسطح الختم

• أسطح منخفضة الاحتكاك

يجب أن تغطي سجلات الصيانة ما يلي:

• ارتداء البوابة

• تنظيف تنفيس

• المكونات المتحركة

• قنوات التبريد

• أنظمة القاذف

• إصلاحات العفن

يمكن أن تؤدي الإصلاحات غير المنضبطة إلى تغيير الأبعاد أو توازن التجويف أو أداء العملية.

4.4 النموذج الأولي والجسر وأدوات الإنتاج

تدعم أدوات النموذج الأولي التقييم المبكر للمنتج.

تدعم أدوات Bridge الإنتاج التجريبي والطلب الأولي.

تدعم أدوات الإنتاج كميات أكبر وعمر خدمة أطول.

يؤثر اختيار الأدوات على:

• التكلفة الأولية

• مهلة

• حياة الأداة

• حجم الإنتاج

• نطاق التحقق

• مرونة التصميم في المستقبل

5. كيف يتم التحكم في معلمات قولبة الحقن الطبية؟

تدعم المعلمات المستقرة الجودة المتسقة.

يجب أن تظل الإعدادات المعتمدة ضمن نافذة عملية محددة.

5.1 تجفيف المواد وإعداد الذوبان

يحتاج الراتنج الحساس للرطوبة إلى تجفيف متحكم فيه.

يجب على الشركة المصنعة تسجيل:

• درجة حرارة التجفيف

• مدة التجفيف

• تحديد المجفف

• الكثير من المواد

• وقت النقل

• الحد الأقصى لوقت التعرض

يجب أن تمنع العملية أيضًا التلوث بين المواد المختلفة.

قد يؤدي انجراف درجة الحرارة إلى تغيير لزوجة الذوبان وسلوك الملء.

5.2 معلمات الحقن والتعبئة

تؤثر سرعة الحقن على كيفية ملء الراتنج للتجويف.

يجب أن يتغلب الضغط على مقاومة التدفق دون خلق ضغط مفرط.

تغير نقطة النقل التحكم من ملء التجويف إلى التعبئة.

قد يؤدي توقيت النقل السيئ إلى:

• لقطات قصيرة

• التعبئة الزائدة

• فلاش

• اختلاف الوزن

• الانجراف الأبعاد

الضغط المستمر يعوض انكماش التبريد.

قد يؤدي الضغط الزائد إلى حدوث وميض أو إجهاد داخلي أو صعوبة في القذف.

5.3 التبريد والتحكم في وقت الدورة

يعتمد وقت التبريد على:

• نوع الراتنج

• سمك الجدار

• درجة حرارة العفن

• هندسة الجزء

• تصميم قناة التبريد

قد يؤدي الطرد المبكر إلى تشويه المكون.

يؤدي التبريد المفرط إلى زيادة وقت الدورة وتكلفة الإنتاج.

يوازن الإعداد الصحيح بين الأبعاد المستقرة والإخراج الفعال.

5.4 القولبة العلمية ومراقبة العمليات

يستخدم القولبة العلمية بيانات الإنتاج لتحديد ظروف التشغيل القوية.

يمكن للمهندسين مراقبة:

• ملء الوقت

• ذروة الضغط

• نقل الموقف

• تذوب درجة الحرارة

• درجة حرارة العفن

• ضغط التجويف

• وزن الجزء

• اتساق الدورة

يمكن لهذه الإشارات تحديد انحراف العملية قبل زيادة معدلات العيوب.

نصيحة: قم بتحسين وقت الدورة فقط بعد أن تصبح الأبعاد وقدرة العملية مستقرة.

6. كيف يؤكد التحقق من صحة العملية الإنتاج المتكرر؟

يؤكد التحقق من صحة عملية قولبة الحقن الطبية أن العملية المعتمدة يمكن أن تنتج أجزاء مقبولة بشكل متكرر.

يعتمد النطاق المطلوب على المكون ومخاطر الجهاز ومتطلبات العميل والاستراتيجية التنظيمية.

6.1 مؤهلات التثبيت

تؤكد تأهيل التثبيت أن المعدات المطلوبة تم تركيبها بشكل صحيح.

يجوز لها التحقق من:

• تحديد الآلة

• اتصالات المرافق

• تركيب القالب

• معدات المراقبة

• حالة المعايرة

• أنظمة السلامة

• إجراءات التشغيل

6.2 التأهيل التشغيلي

يتحدى التأهيل التشغيلي العملية عبر حدود محددة.

يقوم المهندسون باختبار الإعدادات العلوية والسفلية للمعلمات المهمة.

الهدف هو إنشاء نافذة تشغيل موثوقة.

يجب أن يتم إنتاج الأجزاء المقبولة عبر نطاق العملية المقترح.

6.3 مؤهلات الأداء

يستخدم تأهيل الأداء ظروف الإنتاج العادية.

ويستخدم المعتمدة:

• مواد

• معدات

• الأدوات

• مشغلي

• تعليمات العمل

• طرق التفتيش

يقوم الفريق بتقييم الاتساق عبر الدُفعات أو عمليات الإنتاج.

6.4 التحكم المستمر في العمليات

لا ينتهي التحقق من الصحة بعد الموافقة.

يجب أن يراقب الإنتاج الروتيني المعلمات الرئيسية ونتائج المنتج.

قد تتطلب التغييرات الهامة مراجعة رسمية أو إعادة التحقق.

قد تشمل التغييرات ما يلي:

• درجات الراتنج الجديدة

• إصلاحات العفن

• نقل الآلة

• تجاويف جديدة

• تعديلات العملية

• تغييرات المورد

ملاحظة: التحقق من صحة العملية يدعم التحكم في الإنتاج؛ ولا يحل محل التفتيش على أساس المخاطر.

7. كيف يتم التحكم في الجودة والنظافة؟

تغطي مراقبة جودة قوالب الحقن الطبية المواد والإنتاج والفحص والمناولة والتوثيق.

7.1 إمكانية تتبع المواد الواردة والدفعة

يجب على الشركة المصنعة التحقق من هوية المادة قبل الإنتاج.

قد تشمل السجلات:

• مورد الراتنج

• درجة المادة

• الكثير من الراتنج

• كمية مضافة

• كمية تلوين

• استلام التفتيش

• سجلات التجفيف

يجب أن تقوم إمكانية التتبع بتوصيل المواد الخام إلى الدفعة النهائية.

7.2 مراقبة الجودة أثناء العملية

يجب على المشغلين مراقبة العيوب أثناء الإنتاج.

تشمل العيوب النموذجية ما يلي:

• لقطات قصيرة

• فلاش

• علامات بالوعة

• الفراغات

• تزييف

• علامات الحروق

• علامات التدفق

• الانجراف الأبعاد

قد تتطلب الأبعاد الحرجة قياسات مجدولة.

يمكن أن يؤدي الفحص الآلي إلى تقليل المناولة واكتشاف العيوب المرئية.

يجب أن توثق سجلات الجودة أيضًا ما يلي:

• المكونات غير المطابقة

• إجراءات الاحتواء

• التحقيقات في الأسباب الجذرية

• الإجراءات التصحيحية

• التصرف النهائي

7.3 صب حقن غرف الأبحاث

يقلل التصنيع في غرف الأبحاث من تلوث الجسيمات من خلال التحكم في تدفق الهواء وإجراءات التشغيل.

قد تشمل الضوابط ما يلي:

• الهواء المفلتر

• الوصول الخاضع للرقابة

• عباءة

• تنظيف

• المراقبة البيئية

• دخول المواد الخاضعة للرقابة

تعتمد فئة غرف الأبحاث المطلوبة على مخاطر المنتج والاستخدام المقصود ومتطلبات العملاء.

لا ينبغي التعامل مع ورشة العمل الخالية من الغبار تلقائيًا على أنها غرفة نظيفة مصنفة وفقًا لمعايير ISO.

يجب على المشترين طلب:

• التصنيف الفعلي

• سجلات الرصد

• إجراءات التنظيف

• الضوابط البيئية

• خطط النظافة الخاصة بالمشروع

7.4 التعامل مع ما بعد التشكيل والتعبئة والتغليف

يمكن أن تصبح الأجزاء النظيفة ملوثة بعد القولبة.

يجب على الشركات المصنعة التحكم في:

• الاتصال اليدوي

• تقليم البوابة

• حَشد

• وضع العلامات

• التخزين المؤقت

• التغليف

• التنقل بين مناطق العمل

إن إنتاج غرف الأبحاث لا يجعل المكون معقمًا تلقائيًا.

يظل التعقيم عملية منفصلة يتم التحقق من صحتها عند الحاجة.

8. ما هي طرق قولبة الحقن الطبية التي تستخدم سير عمل مختلف؟

تحتاج بعض المنتجات الطبية إلى طرق قولبة متخصصة.

8.1 إدراج صب

إدراج القالب يضع مكونًا مُجهزًا داخل القالب.

قد يكون الإدخال:

• معدن

• سيراميك

• بلاستيك

• الكترونية

• أنابيب مسبقة التشكيل

ثم يتشكل الراتنج حوله.

تتطلب العملية وضع إدخال دقيق واحتفاظ موثوق به.

يمكن للمفتشين التحقق من:

• إدراج الموقف

• الترابط

• تنسيق

• التغليف

• قوة الانسحاب

• أداء الختم

8.2 الإفراط في القولبة والقولبة الثنائية

يضيف Overmolding مادة فوق مكون موجود.

يقوم القالب ثنائي اللقطة بحقن مادتين خلال تسلسل آلي واحد.

يمكن لكلتا الطريقتين إنشاء:

• مقابض ناعمة

• الأختام المتكاملة

• أسطح مرنة

• ميزات متعددة الألوان

• الجمع بين أجزاء صلبة ومرنة

ينبغي اختبار الترابط المادي والتحكم فيه.

يجب أن تأخذ العملية أيضًا في الاعتبار اختلافات الانكماش بين المواد.

8.3 القولبة الدقيقة

ينتج القالب الصغير مكونات وميزات صغيرة جدًا.

يتطلب:

• الأدوات المتخصصة

• تسليم المواد بدقة

• تحكم محكم في درجة الحرارة

• أنظمة قياس دقيقة

• التحكم في التعامل مع الأجزاء

قد تتضمن التطبيقات الشائعة أجزاء ميكروفلويديك، وميزات القسطرة، ومكونات الأجهزة المصغرة.

8.4 صب مطاط السيليكون السائل

يستخدم صب مطاط السيليكون السائل مكونين سائلين.

يتم قياسها وخلطها وحقنها في قالب ساخن.

ثم يتم معالجة المادة داخل التجويف.

تتطلب العملية مراقبة متخصصة لما يلي:

• خلط

• القياس

• علاج

• فلاش

• تلوث

• نسبة المواد

• درجة حرارة العفن

9. كيف ينتقل مشروع القولبة الطبية من النموذج الأولي إلى الإنتاج؟

يتبع إطلاق الإنتاج المستقر مراحل التطوير الخاضعة للرقابة.

9.1 النموذج الأولي واختبار الجدوى

تساعد النماذج الأولية في تقييم:

• استمارة

• ملائم

• وظيفة

• حَشد

• بيئة العمل

• السلوك المادي الأساسي

يمكن للتصنيع باستخدام الحاسب الآلي والتصنيع الإضافي أن يدعم الاختبار المبكر.

ومع ذلك، فإنها لا تعيد دائمًا إنتاج سلوك المادة المصبوبة النهائية، أو الانكماش، أو جودة السطح.

9.2 تجارب الأدوات والتشغيل التجريبي

تقييم تجارب الأداة:

• حشو القالب

• التعبئة

• تبريد

• طرد

• Dimensions

• الانتهاء من السطح

• استقرار العملية

يمكن للمهندسين ضبط إعدادات البوابات أو فتحات التهوية أو التبريد أو الماكينة.

ثم تدعم الأجزاء التجريبية مراجعة العملاء واختبار التجميع والتحقق الوظيفي.

9.3 التحقق من الصحة وإطلاق الإنتاج

قبل إطلاق الإنتاج، يجب على الفريق الموافقة على:

• مواصفات المنتج

• إعدادات العملية

• خطط التفتيش

• طرق التعبئة والتغليف

• ضوابط المواد

• متطلبات التتبع

• معايير القبول

• إجراءات التحكم في التغيير

يجب أن يكون العمل التأهيلي المطلوب كاملاً أيضًا.

9.4 القياس دون فقدان الجودة

لا ينبغي أن يؤدي الحجم الأعلى إلى تغييرات غير منضبطة.

تتطلب إضافة التجاويف أو القوالب أو الآلات مراجعة رسمية.

يجب على الشركة المصنعة تأكيد:

• أداء المعدات المكافئة

• أبعاد مستقرة

• القدرة المحدثة

• خطط صيانة الأدوات

• التفتيش المستمر

• سجلات عملية يمكن تتبعها

تدعم Yeeshine-Tech تطوير المنتجات من خلال تحليل سوق دبي المالي، والنماذج الأولية باستخدام الحاسب الآلي، وتصنيع القوالب، وإنتاج قوالب الحقن. يمكن لسير العمل المتكامل هذا أن يقلل من عمليات التسليم بين التصميم والتصنيع. يجب على المشترين تأكيد التحقق الخاص بالمشروع ومراقبة المواد ومتطلبات غرف الأبحاث قبل بدء الإنتاج.

اكتشف قدرات صب الحقن في Yeeshine-Tech.

نصيحة: قم بإشراك مورد القوالب قبل تجميد التصميم ومواصفات المواد.

10. الاستنتاج

تعمل عملية حقن الأجهزة الطبية من خلال تسلسل إنتاج متحكم فيه.

تشمل الخطوات الرئيسية ما يلي:

1. مراجعة تصميم المنتج.

2. تحليل سوق دبي المالي الكامل.

3. حدد المادة المعتمدة.

4. تصميم وتصنيع القالب.

5. تحضير الجهاز والراتنج.

6. قم بحقن المكون وتعبئته وتبريده وإخراجه.

7. فحص والتعامل مع الجزء النهائي.

8. التحقق من صحة العملية ومراقبتها.

9. الحفاظ على إمكانية التتبع والتحكم في التغيير.

يختلف الإنتاج الطبي عن القوالب العادية من خلال ضوابط أكثر صرامة.

قد يتطلب الأمر:

• إمكانية تتبع أكبر للمواد

• التحقق من صحة العملية المحددة

• مراقبة الجودة على أساس المخاطر

• مناطق التصنيع الخاضعة للرقابة

• سجلات الإنتاج التفصيلية

• إدارة التغيير الرسمية

قبل اختيار المورد، يجب على المشترين أن يسألوا:

• هل اكتمل التصميم بمراجعة سوق دبي المالي؟

• هل الراتينج مناسب للجهاز؟

• كيف يتم تصميم القالب وصيانته؟

• ما هي المعلمات التي تتم مراقبتها؟

• هل التحقق من صحة العملية متاح؟

• كيف يتم تتبع حصص المواد؟

• ما هي ضوابط النظافة المطبقة؟

• كيف ستزيد الطاقة الإنتاجية؟

تعمل قوالب حقن الأجهزة الطبية بشكل أفضل عندما يتم التخطيط للتصميم والأدوات والمواد والتحقق من الصحة والفحص والتوثيق معًا.

يدعم هذا النهج المتكامل الإنتاج الدقيق والقابل للتكرار على نطاق تجاري.

التعليمات

س: كيف يعمل صب حقن الأجهزة الطبية؟

ج: يتم تحضير الراتينج وحقنه في قالب دقيق وتعبئته وتبريده وإخراجه وفحصه وتوثيقه في ظل ظروف خاضعة للرقابة.

س: ما هي خطوات عملية صب الحقن الطبي؟

ج: إنها تشمل سوق دبي المالي، واختيار المواد، وتصميم القالب، وإعداد الماكينة، والقولبة، والفحص، والتحقق من صحة العملية.

س: لماذا يتم استخدام التحقق من صحة العملية؟

ج: إنه يؤكد أن الإعدادات المحددة يمكن أن تنتج بشكل متكرر مكونات طبية مقبولة.

س: هل عملية حقن الحقن الطبية باهظة الثمن؟

ج: الأدوات مكلفة، ولكن تكاليف الوحدة تنخفض أثناء الإنتاج المتوسط ​​والكبير.

س: لماذا يصبح وقت الدورة غير مستقر؟

ج: يمكن أن تؤدي رطوبة الراتينج، أو مشاكل التبريد، أو انحراف درجة الحرارة، أو الأدوات البالية، أو الإعدادات غير المتناسقة إلى تعطيل وقت الدورة.
