كم تكلفة قالب الضغط؟

مقدمة لتكلفة قالب الضغط

صب الضغط هو واحد من أقدم طرق تصنيع البلاستيك. يستمر في خدمة مختلف الصناعات التي تتطلب أجزاء متينة وعالية القوة. ومع ذلك ، لا تزال العديد من الشركات تطرح السؤال الأساسي: ما هي تكلفة قالب الضغط؟ توفر هذه المقالة إجابة متعمقة. يستكشف عوامل التكلفة المتعددة ، ومتغيرات التصميم ، وآثار الإنتاج على قوالب الضغط.

سواء كنت في السيارات أو الفضاء أو المنتجات الاستهلاكية أو التصنيع الصناعي ، فإن فهم تكلفة صب الضغط هو مفتاح إدارة الميزانيات والجداول الزمنية. يمكن أن تختلف التكاليف بشكل كبير-من بضع مئات من الدولارات لنموذج أولي إلى عشرات الآلاف لأدوات إنتاج عالية الحجم وعالية الدقة.

يغطي هذا الدليل سيناريوهات التكلفة في العالم الحقيقي ، وتقنيات التصنيع ، واعتبارات المواد ، مما يساعدك على اتخاذ قرارات فعالة من حيث التكلفة لمشروعك التالي.

فهم ما هو قالب الضغط

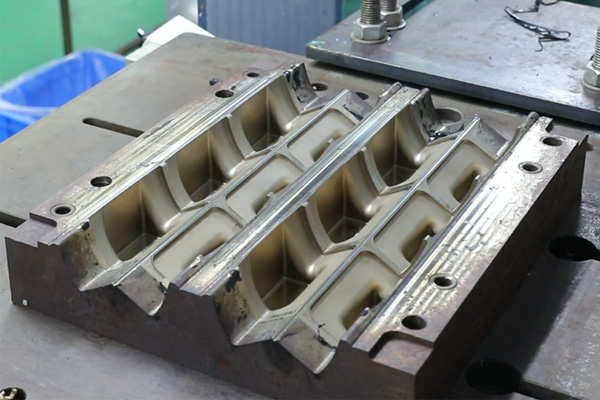

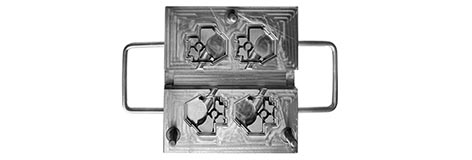

يتكون قالب الضغط من تجويف من جزأين يستخدم في عملية صب الضغط . يتم وضع المواد المسبقة مسبقًا (غالبًا ما تكون الحرارية أو المطاط) في التجويف المفتوح. ثم يغلق القالب ، ويطبق الضغط والحرارة ، مما يتسبب في تشكيل المادة وعلاجها في شكل الجزء النهائي.

هذه العملية مثالية للأجزاء الضخمة أو الكثيفة الجدران. إنه أقل تلقائيًا من صب الحقن ، ولكنه أكثر فعالية من حيث التكلفة لإنتاج حجم صغير إلى متوسط ​​، أو أجزاء أكبر ، أو عند استخدام مواد مرنة.

متوسط ​​تكاليف انهيار قالب الضغط

ملاحظة: هذه هي شخصيات الملعب. تعتمد التكاليف على الحجم ، وهندسة الأجزاء ، والتجويف ، ومتطلبات النهاية.

برامج تشغيل التكلفة الرئيسية لتسعير القالب

1. حجم العفن والتعقيد

تتطلب القوالب الكبيرة المزيد من المواد ، ووقت الآلات ، والقدرة الصحفية. الهندسة المعقدة مع التحمل الدقيق أو تقويضات تزيد من تعقيد الأدوات. تكلف قوالب ضغط متعدد التجويف أكثر من قوالب التجويف الواحد بسبب متطلبات الدقة والازدواجية.

2. مادة القالب

• الألومنيوم : من السهل إلى الآلة ، وأرخص مقدما ، والأفضل للاستخدام متوسطة الحجم.

• أداة الصلب (P20 ، H13 ، وما إلى ذلك) : أكثر تكلفة ولكن يدعم التآكل العالي والمقاومة الحرارية.

• القوالب الإيبوكسي/المركب : مفيدة للنماذج الأولية أو مكونات كبيرة منخفضة الضغط.

3. الانتهاء من السطح والتسامح

تتطلب القوالب ذات التشطيبات المصقولة أو التحمل الضيق الأبعاد تصنيعًا إضافيًا وما بعد المعالجة ، مما يزيد من التكاليف الإجمالية.

4. أهداف حجم الإنتاج

عمر العفن يؤثر على التكلفة لكل جزء. للتشغيل القصير (<1000 جزء) ، قد يكون قالب الألومنيوم. بالنسبة لأحجام كبيرة (> 100000 جزء) ، فإن الاستثمار في قوالب ضغط الصلب للأدوات مبررة.

5. تصميم العفن والخدمات الهندسية

غالبًا ما يتطلب تصميم القالب نمذجة CAD وتحليل التدفق وتعديلات DFM. تتراوح تكاليف التصميم الهندسي من 500 دولار إلى 5000 دولار+ اعتمادًا على تعقيد جزء.

قالب الضغط مقابل مقارنة تكلفة قالب الحقن

تكلف قوالب الضغط عمومًا 40 ٪ إلى 60 ٪ من قوالب الحقن لتطبيقات مماثلة. لكن المفاضلة تشمل أوقات دورة أطول وعمل أعلى.

عوامل التكلفة التي تشرحها مرحلة الإنتاج

تصنيع العفن

• التصميم : إنشاء نموذج CAD ، الشيكات DFM.

• الآلات : CNC أو EDM Machining لنحت التجاويف.

• التجميع : أطباق اللوحات أو التثبيت معًا.

• الاختبار : تم تشغيل تجربة العفن لضبط المعلمات.

تكلفة الإنتاج لكل جزء

• تحميل المواد : الفراغات المقاسة مسبقا وضعت يدويا.

• الضغط : الحرارة + الضغط المطبقة.

• التبريد : أطول من صب الحقن.

• إزالة العذراء : الاستخراج اليدوي ، تقليم الفلاش.

قد يكلف القالب نفسه 5000 دولار ، لكن العمالة ووقت الدورة وما بعد المعالجة تؤثر على تكلفة الجزء الإجمالي.

كيفية تقدير التكلفة الإجمالية لكل جزء

فيما يلي مثال على حساب تكلفة الجزء المقولبة للضغط:

مع توسيع نطاق 20،000 أجزاء ، تنخفض تكلفة قالب الضغط لكل وحدة بشكل كبير.

كيفية تقليل تكاليف قالب الضغط

• تبسيط التصميم : القضاء على ميزات الجزء غير الضروري.

• استخدام الألومنيوم : مثالي للتشغيل المتوسطة وآلات أسرع.

• تجويف الحد : قوالب متعدد التجويف تزيد من التعقيد.

• تطبيق مبادئ DFM : تصميم لقطع التصنيع إعادة صياغة وخردة.

• النموذج الأولي مع الطباعة ثلاثية الأبعاد : اختبار/نموذج قبل الاستثمار في الأدوات النهائية.

متى يتم ضغط الضغط على الاختيار الصحيح؟

اختر صب الضغط إذا:

• أنت تصنع أجزاء مطاطية أو بلاستيكية كبيرة وبسيطة.

• يجب تقليل نفايات المواد.

• الجزء سميك الجدران أو الشاقة.

• أنت تنتج 1000 إلى 20،000 وحدة.

• انخفاض تكلفة الأدوات هي أولويتك.

التطبيقات الشائعة:

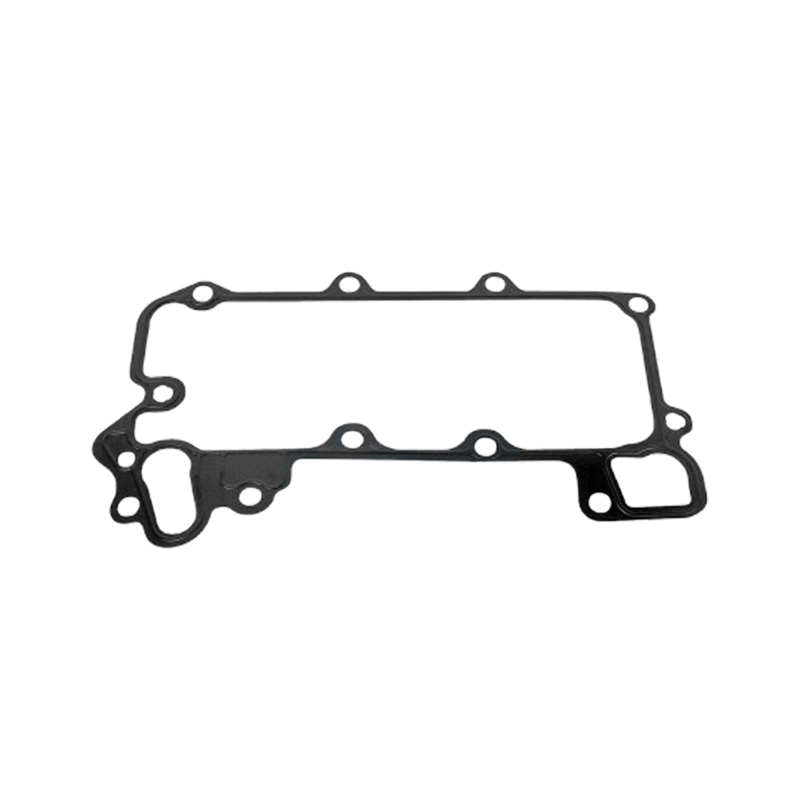

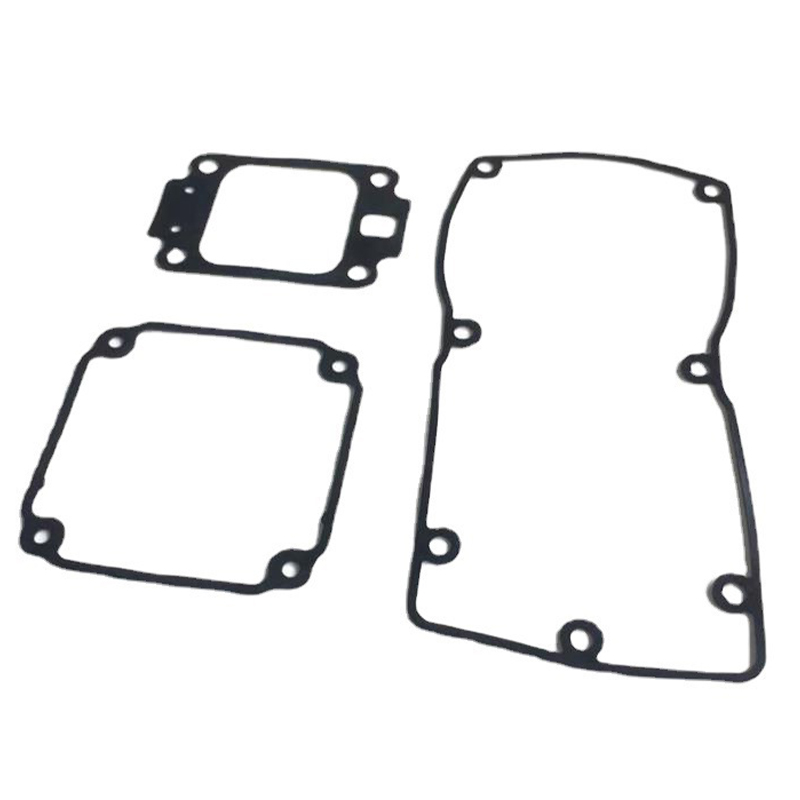

• مصدات السيارات ، حشيات

• علب الأجهزة

• باطن الأحذية

• العوازل الكهربائية

• أختام الفضاء

اتجاهات ضغط الضغط والتقنيات في عام 2025

• مواد مستدامة : أوراق المركب الحيوي تستخدم مع SMC/BMC.

• القوالب الذكية : أجهزة استشعار للضغط ، درجة الحرارة ، ومراقبة الدورة.

• الذكاء الاصطناعى في تصميم العفن : توقع العيوب ، وتحسين مسارات التدفق.

• القوالب الهجينة : الجمع بين الإدراج المطبوعة ثلاثية الأبعاد والمقلبات الفولاذية.

• آلات صب الرأسية : توفير البصمة ، وزيادة إمكانية الوصول.

هذه الابتكارات تؤثر على كل من تكلفة قالب الضغط وقدراتها.

الأفكار النهائية: هل ضغط الضغط فعال من حيث التكلفة؟

بالتأكيد- قوالب الضغط فعالة من حيث التكلفة للإنتاج متوسطة النطاق. أنها توفر تكاليف دخول منخفضة ، والتعامل مع مواد سميكة ومرنة ، وتقليل تعقيد الأدوات. على الرغم من كونها أبطأ من صب الحقن ، فإن قدرتها على تشكيل أجزاء قوية ودائمة بتكلفة أدوات منخفضة تجعلها تنافسية للغاية.

من خلال تحليل حجم المنتج والمواد والهندسة والحجم ، يمكنك تحديد ما إذا كان صب الضغط هو مناسب.

إذا كنت تفكر في المضي قدمًا ، فقم بالشراكة مع شركة تصنيع القوالب ذات السمعة الطيبة التي يمكنها السير في مراحل التصميم والأدوات والإنتاج بكفاءة. لا تنس حساب العائد على الاستثمار باستخدام تكلفة الأدوات المطفأة لكل جزء.

يؤدي استثمار قالب الضغط الذي يتم القيام به بحكمة إلى وفورات طويلة الأجل ومكاسب جودة المنتج.
