تفاوتات الختم المعدني: ما هو الواقعي لأجزاء الإنتاج؟

يمكن أن ينتج الختم المعدني آلاف أو ملايين الأجزاء القابلة للتكرار بدرجة كبيرة، ولكن التكرار لا يعني أنه يجب تعيين تسامح محكم للغاية لكل بُعد. يتم إنشاء ثقب مثقوب، وشفة منحنية، وجدار مرسوم بعمق، ومظهر عام من خلال آليات تشوه مختلفة، وبالتالي لا تتمتع بنفس القدرة على المعالجة الطبيعية.

بالنسبة لأجزاء الإنتاج، تعتمد التفاوتات الواقعية في الختم المعدني على درجة المادة، وسمك الصفائح، وهندسة الميزات، وبناء القالب، واستقرار الضغط، وتغذية الشريط، وارتداء الأدوات، وطريقة الفحص. إن التسامح الذي يمكن تحقيقه في عدد قليل من العينات الأولى قد يكون أيضًا صعبًا أو مكلفًا بشكل غير ضروري للحفاظ عليه عبر مئات الآلاف من ضربات الضغط.

النهج الأكثر فعالية هو فصل الأبعاد المهمة للوظيفة عن أبعاد التصنيع العادية ثم تصميم عملية الختم حول الميزات التي تحتاج حقًا إلى الدقة.

توفر شركة YEESHINE TECHNOLOGY CO., LIMITED الختم المعدني ، وأدوات القالب التدريجي، والرسم العميق، والثني، واللكم باستخدام الحاسب الآلي، والقطع بالليزر، والمعالجة الثانوية لمكونات الألومنيوم والفولاذ المقاوم للصدأ والفولاذ والنحاس والنحاس.

ما هي التفاوتات الواقعية في الختم المعدني؟

لا يوجد تسامح واحد ينطبق على كل ميزة مختومة.

بالنسبة للعديد من أجزاء الإنتاج العامة، يمكن أن تكون الأبعاد التي تتراوح من ±0.10 إلى ±0.25 مم نقاط بداية عملية، اعتمادًا على سمك المادة وحجم الجزء ونوع الميزة. غالبًا ما يمكن التحكم في الثقوب المثقوبة وميزات القطع المحددة بشكل أكثر إحكامًا لأن هندستها يتم تحديدها مباشرة عن طريق التثقيب والقالب.

يمكن للأدوات الدقيقة أن تحتوي على ميزات مهمة محددة تتراوح بين ±0.025 إلى ±0.05 مم في ظل ظروف مناسبة، ولكن لا ينبغي تفسير ذلك على أنه تسامح افتراضي لكل بُعد على مكون مختوم.

يبدو التسلسل الهرمي العملي للتسامح كما يلي:

تعتبر هذه القيم مفيدة لمناقشات سوق دبي المالي المبكرة، وليست كمواصفات مضمونة. يجب دائمًا مراجعة القدرة الفعلية وفقًا للمادة الدقيقة والسمك وحجم الجزء ونوع القالب وحجم الإنتاج.

تعمل الطرفية النحاسية مقاس 0.5 مم التي يتم إنتاجها في قالب تقدمي دقيق بشكل مختلف تمامًا عن الدعامة الهيكلية المصنوعة من الفولاذ المقاوم للصدأ مقاس 3 مم مع العديد من الانحناءات الكبيرة. كلاهما أجزاء مختومة، لكن استراتيجيات التسامح الواقعية الخاصة بهما لا ينبغي أن تكون متطابقة.

وبالتالي فإن السؤال الهندسي الأكثر فائدة ليس:

"ما هو أقصى قدر من التسامح يمكن تحقيقه؟"

إنها:

"ما هو التسامح الذي يمكن لهذه الميزة الاحتفاظ به بشكل متكرر طوال فترة الإنتاج المتوقعة؟"

ويصبح هذا التمييز حاسما عندما يُتوقع من الأدوات أن تنتج مئات الآلاف أو ملايين الأجزاء.

لماذا عادةً ما يكون التحكم في الميزات المثقوبة أسهل من التحكم في الميزات المشكلة؟

لا ينبغي التعامل مع القطع والتشكيل على أنهما نفس مشكلة التسامح.

أثناء الثقب، تحدد اللكمة فعليًا الكثير من هندسة الثقب. يمكن للثقب الموجه بشكل صحيح، وإزالة القالب المصمم بشكل صحيح، وموقع الشريط المستقر، وحواف القطع الحادة أن يؤدي إلى إنشاء ثقوب قابلة للتكرار بدرجة كبيرة.

يُدخل الانحناء والتشكيل السلوك المادي في البعد النهائي.

بعد إزالة الضغط، تعود الصفائح المعدنية جزئيًا إلى شكلها الأصلي. يُعرف هذا الاسترداد المرن باسم Springback، ويمكنه تغيير زاوية الانحناء، وموضع الحافة، والارتفاع المُشكل، والمظهر العام.

قطر الثقب وموضع الثقب

يتأثر قطر الثقب بما يلي:

• حجم لكمة

• ارتداء لكمة

• يموت التخليص

• سمك المادة

• القوة المادية

• محاذاة لكمة

• تطوير لدغ

قد تنتج أداة حادة حديثًا حالة حافة مختلفة قليلاً عن الأداة التي تقترب من فترة الصيانة الخاصة بها. ولهذا السبب، يجب أن يسمح تسامح الإنتاج بتآكل الأداة بشكل متحكم فيه بدلاً من الاعتماد فقط على العينة الأولى من قالب جديد.

يقدم موضع الثقب متغيرًا آخر: موقع المادة.

في القالب التدريجي، يساعد الطيارون وتغذية الشريط التي يتم التحكم فيها في الحفاظ على العلاقة بين الميزات أثناء تحرك الشريط عبر محطات متعددة. غالبًا ما يمكن التحكم في الميزات المثقوبة داخل نفس المحطة بسهولة أكبر من الأبعاد التي تشمل العديد من عمليات التشكيل.

ومع ذلك، فإن اختلاف درجة التغذية، وتشوه الموجة الحاملة، وتمدد المواد، والتراكم من محطة إلى محطة لا يزال من الممكن أن يؤثر على الدقة الموضعية.

الانحناء وتشكيل الأبعاد

لا تقوم الحافة المنحنية بإعادة إنتاج الشكل الدقيق للقالب فحسب.

ويعتمد موضعه النهائي على كيفية تشوه المعدن ثم تعافيه بعد فتح المكبس.

تشمل المتغيرات المهمة ما يلي:

• قوة العائد

• قوة الشد

• سمك الورقة

• اختلاف سمك

• اتجاه الحبوب

• نصف قطر الانحناء

• عمق التشكيل

• هندسة الأداة

• اضغط على ارتفاع الإغلاق

• تشحيم

يُظهر الفولاذ عالي القوة والعديد من الفولاذ المقاوم للصدأ بشكل عام المزيد من الزنبرك مقارنة بالمواد الأكثر ليونة. يمكن للألمنيوم أيضًا أن يظهر زنبركًا كبيرًا اعتمادًا على السبائك والمزاج.

وهذا يعني أن التسامح الواقعي بمقدار ±0.05 مم للثقب المثقوب قد يكون صعبًا بلا داعٍ بالنسبة للشفة طويلة التشكيل.

إذا كانت الميزة المشكلة تحتاج حقًا إلى دقة أكبر، فقد تتطلب الأدوات إعادة ضبط أو سك أو معايرة أو عملية تغيير حجم إضافية.

يؤدي التحكم الإضافي في العملية إلى زيادة تعقيد القالب وتكلفته.

كيف تؤثر سماكة المادة والورقة على دقة الختم

تعد مواصفات المواد أحد أكثر مصادر تباين الأبعاد التي يتم الاستهانة بها.

من الممكن أن يكون للملفين اللذين يحملان نفس تسمية المادة الاسمية اختلافات مقبولة في السُمك، أو قوة الخضوع، أو خصائص الشد، أو الصلابة، أو الطلاء، أو سلوك الحبوب. تؤثر هذه الاختلافات على كيفية دخول المادة إلى القالب ومدى ارتدادها مرة أخرى بعد التشكيل.

الفولاذ الطري

يوفر الفولاذ الطري عمومًا سلوك تشكيل يمكن التنبؤ به ويستخدم على نطاق واسع للأقواس والعلب والمكونات الهيكلية والأجهزة العامة.

تسمح قابليتها للتشكيل الجيدة نسبيًا لمهندسي الختم بالتعويض عن الانحناءات والميزات المشكلة باستخدام طرق الأدوات المعمول بها.

وهذا لا يعني أن الأبعاد مستقرة تلقائيًا. لا يزال من الممكن أن يؤثر تباين السُمك، وحالة الملف، وتآكل القالب، وهندسة الأجزاء على نتائج الإنتاج.

الفولاذ المقاوم للصدأ

يتطلب الفولاذ المقاوم للصدأ عادةً قوة تشكيل أعلى وغالبًا ما يظهر زنبركًا أكبر.

وبالتالي فإن البعد الذي يسهل الاحتفاظ به في الفولاذ منخفض الكربون قد يتطلب تعويضًا إضافيًا للقالب عندما يتم إنتاج نفس الشكل الهندسي في الفولاذ المقاوم للصدأ.

يمكن للفولاذ المقاوم للصدأ أيضًا أن يصبح أكثر صلابة، مما يزيد من تآكل الأدوات ويغير سلوك الانحناءات الصعبة أو الميزات المرسومة.

ولذلك يجب مراجعة التفاوتات الصارمة على الأجزاء المختومة غير القابل للصدأ بعناية بدلاً من نسخها مباشرةً من رسم مكافئ من الفولاذ الطري.

الألومنيوم

يجمع الألومنيوم بين الوزن المنخفض وقابلية التشكيل الجيدة، مما يجعله شائعًا في الإلكترونيات والسيارات والمنتجات الاستهلاكية والمكونات الهيكلية خفيفة الوزن.

ومع ذلك، فإن السبائك والمزاج يؤثران بقوة على استقرار الأبعاد.

يمكن أن يتشكل الألومنيوم الناعم بسهولة ولكنه قد يترك علامات أو يتشوه حول أسطح المناولة والأدوات. تنتج سبائك الألومنيوم عالية القوة مزيدًا من الزنبرك وقد تتطلب نصف قطر انحناء أكبر.

تدعم YEESHINE ختم صفائح الألمنيوم المخصصة مع معادن أخرى، مما يسمح باختيار الأدوات واستراتيجية التشكيل وفقًا للسبائك الفعلية بدلاً من عائلة المواد فقط.

النحاس والنحاس

يستخدم النحاس والنحاس على نطاق واسع في المحطات الطرفية والأجزاء الموصلة وجهات الاتصال والمشابك والأجهزة الكهربائية.

يمكن للمواد الرقيقة أن تدعم الختم التدريجي الدقيق للغاية، ولكن النحاس الناعم قد يتشوه بسهولة أثناء التعامل والتشكيل.

تحتوي الاتصالات الكهربائية أيضًا في كثير من الأحيان على ثقوب صغيرة، أو فتحات، أو انحناءات، أو أسطح تلامس حيث يكون اتساق الأبعاد أمرًا مهمًا.

في هذه التطبيقات، يمكن أن يصبح توجيه الشريط ودقة القالب وحالة الثقب والتحكم في سمك المادة أكثر أهمية من الحجم الإجمالي الاسمي للجزء.

السُمك مهم بقدر نوع المادة

قد يصبح التسامح العملي على ورقة مقاس 0.5 مم أكثر صعوبة على ورقة مقاس 3 مم.

تتطلب المواد السميكة قوة قطع وتشكيل أكبر، ولكمات وقوالب أقوى، ونصف قطر انحناء أكبر، وقدرة ضغط أثقل.

كما أنه يخلق نتوءات أكبر وتأثيرات سبرينغباك أكثر أهمية في بعض عمليات التشكيل.

ولذلك ينبغي دائمًا مراجعة التسامح مع سمك المادة الفعلي بدلاً من تحديد قدرة واحدة لجميع مكونات الصفائح المعدنية.

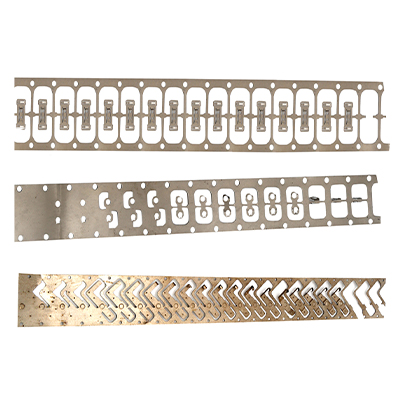

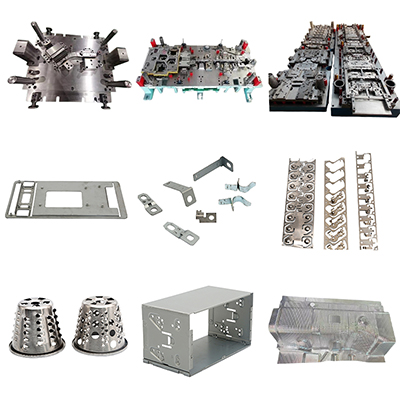

تفاوتات القالب التقدمية واستقرار الإنتاج على المدى الطويل

يعد الختم التدريجي بالقالب فعالًا بشكل خاص للمكونات كبيرة الحجم لأنه يمكن إجراء العديد من العمليات مع تقدم الشريط المعدني عبر محطات متتالية.

يمكن ثقب الشريط في محطة واحدة، وتشكيله في محطة أخرى، وثنيه في محطة لاحقة، ثم فصله أخيرًا عن الناقل.

بمجرد استقرار الأدوات، يمكن لكل ضغطة ضغط أن تنتج جزءًا مكتملاً.

يؤكد توجيه القالب التقدمي الخاص بـ YEESHINE على أهمية تخطيط الشريط، ودقة الأدوات، وسلوك المواد، واستقرار الإنتاج، وأداء القالب طويل المدى عند تقييم الختم التدريجي.

الطيارون يساعدون في التحكم في الموقف

تستخدم القوالب التقدمية عادةً ميزات تجريبية لتحديد موقع الشريط بدقة بعد كل حركة تغذية.

تتقدم وحدة التغذية بمقدار خطوة واحدة تقريبًا، بينما يوفر الطيار مرجعًا ميكانيكيًا أكثر دقة قبل حدوث العملية التالية.

وهذا هو أحد الأسباب التي تجعل الأدوات التقدمية تحافظ على تكرار موضعي ممتاز للأجزاء الصغيرة والمتوسطة الحجم.

ومع ذلك، فإن الميزات المنتشرة عبر عدة محطات لا يزال من الممكن أن تتراكم الاختلافات من:

• تمتد الشريط

• تشوه الناقل

• الملعب تغذية

• تشكيل القوات

• حركة مادية

• محاذاة المحطة

ولهذا السبب يحاول مصممو القوالب في كثير من الأحيان إنتاج ميزات مهمة وثيقة الصلة في نفس المحطة أو الرجوع إليها من مرجع مشترك عندما يكون ذلك عمليًا.

يغير تآكل الأداة الأبعاد بمرور الوقت

لا يظل قالب الختم متطابقًا في الأبعاد إلى الأبد.

كل ضربة تخلق اتصالاً بين المعدن ومكونات القطع أو التشكيل. على المدى الطويل، تصبح اللكمات باهتة، وتتآكل حواف القالب، وتتغير الخلوصات بشكل فعال، ويمكن أن يزيد ارتفاع الأزيز.

إذا كان الرسم لا يسمح بأي هامش للعملية تقريبًا، فإن التآكل العادي للأدوات يمكن أن يدفع الأجزاء إلى خارج نطاق التسامح بسرعة.

وبالتالي فإن الحفاظ على مواصفات صارمة قد يتطلب ما يلي:

• شحذ أكثر تواترا

• إدراجات قابلة للاستبدال

• أدوات كربيد

• عمليات تفتيش إضافية

• صيانة القالب المجدولة

• انخفاض سرعة الصحافة

• مراقبة العمليات الإحصائية

قد تكون عناصر التحكم هذه مبررة تمامًا بالنسبة لبعد بالغ الأهمية للسلامة أو التجميع، ولكنها تضيف تكلفة عند تطبيقها دون داع على كل ميزة.

وبالتالي فإن التسامح الواقعي للإنتاج هو التسامح الذي يظل قابلاً للتحكم بين فترات الصيانة المخططة - وليس فقط البعد المنتج أثناء تجربة القالب الأولية.

Springback، والتسطيح وغيرها من التفاوتات التي هي أصعب مما تبدو عليه

تبدو بعض متطلبات الرسم بسيطة من الناحية العددية ولكن يصعب الحفاظ عليها في الصفائح المعدنية المختومة.

التسطيح هو مثال جيد.

يمكن أن يتشوه الفراغ المسطح بعد الثقب بسبب تحرير الضغوط المتبقية داخل الملف. يمكن أن يؤدي الثني أو النقش أو التثقيب بالقرب من الحواف أو التشكيل غير المتماثل إلى تشويه إضافي.

وبالتالي، قد تُظهر اللوحة الرفيعة الكبيرة تباينًا أكبر في التسطيح مقارنة بالقوس السميك الصغير حتى لو كان كلاهما يستخدم نفس المادة الاسمية.

قد تتطلب متطلبات التسطيح الصارمة للغاية ما يلي:

• تسطيح

• التسوية

• إعادة الضربة

• سك

• عمليات تخفيف التوتر

• تجهيزات فحص مخصصة

وينطبق نفس المبدأ على زوايا الانحناء.

على سبيل المثال، قد تكون ±1° مقبولة تمامًا لشفة الغطاء، بينما قد تتطلب واجهة التجميع ±0.5°. قد يتطلب تحقيق المتطلبات الأكثر صرامة تعويضًا في القالب، أو التحكم في خصائص المواد، أو محطة معايرة إضافية.

الأبعاد عبر الانحناءات المتعددة

الأبعاد التي تمتد على عدة انحناءات يمكن أن تتراكم الاختلافات.

تخيل قوسًا على شكل حرف U بجدارين جانبيين.

كل منعطف له اختلافه الزاوي والموضعي. يجمع قياس المسافة النهائية بين طرفي الحافة بين تأثير كلا الانحناءات بالإضافة إلى اختلاف سمك المادة.

وبالتالي فإن التسامح الذي يبدو معتدلاً في البعد الإجمالي النهائي قد يتطلب رقابة مشددة للغاية في كل عملية سابقة.

ولهذا السبب يجب أن تتجنب رسومات الأجزاء المختومة سلاسل التسامح غير الضرورية.

يمكن لـ GD&T واختيار مسند الإسناد المعقول في كثير من الأحيان تحديد العلاقات الوظيفية بشكل أكثر فعالية من تطبيق أبعاد ضيقة عبر ميزات متعددة المشكلة.

ارتفاع الأزيز مهم أيضًا

يؤدي الثقب والتقطيع إلى إنشاء حافة مقصوصة مميزة.

مع تآكل اللكمات أو تغير الخلوص، يمكن أن يزيد ارتفاع الأزيز. قد يظل البعد من الناحية الفنية ضمن نطاق التسامح بينما يتداخل النتوء مع التجميع أو الاتصال الكهربائي أو الطلاء أو التعامل الآمن.

لهذا السبب، قد تتطلب الأجزاء المختومة بدقة تحمل الأبعاد ومواصفات الأزيز.

يجب أن يحدد الرسم أيضًا اتجاه الثقب عندما يكون الاتجاه مهمًا.

قد يحتاج الموصل أو الحامل أو سطح التلامس إلى مواجهة النتوء بعيدًا عن مكون التزاوج حتى عندما تكون الحافة نفسها مقبولة الأبعاد.

عندما تؤدي التفاوتات الصارمة إلى زيادة تكلفة الأدوات والإنتاج

التسامح الأشد ليس مجانيا.

يمكن أن يؤدي كل تخفيض في نافذة العملية المسموح بها إلى زيادة الدقة المطلوبة من القالب، والضغط، والمواد، ونظام الفحص، وبرنامج الصيانة.

تحدد إرشادات YEESHINE الحالية بشأن تكلفة ختم المعادن المخصصة التسامح والتحكم في الأزيز وتعقيد الأدوات والفحص والمعالجة الثانوية كمساهمين مباشرين في تكلفة التصنيع.

قد يتضمن شرط ±0.05 مم ما يلي:

• مكونات القالب الأرضية الدقيقة

• أنظمة توجيه أكثر إحكاما

• تحسين الطيارين الشريط

• مادة لفائف أكثر استقرارا

• تجربة يموت إضافية

• صيانة الأدوات بشكل متكرر

• فحص سي إم إم

• مقاييس الذهاب/عدم الذهاب

• القياس أثناء العملية

• انخفاض مستوى التآكل المقبول للأداة

إذا كانت نفس الميزة يمكن أن تعمل بشكل موثوق عند ±0.15 مم، فإن الكثير من هذا التحكم الإضافي قد لا يوفر أي فائدة عملية.

ينبغي تعيين التفاوتات الصارمة للميزات الوظيفية

تميز رسومات الختم الجيدة الأبعاد الحرجة مثل:

• تحديد موقع الثقوب

• أنماط ثقب التجميع

• مواقف الموصل

• واجهات الختم

• هندسة المقطع

• مواقع الاتصال الكهربائية

• الارتفاعات المشكلة الحرجة

غالبًا ما تستخدم الحواف الخارجية العامة أو الفتحات التجميلية أو فتحات الخلوص أو الأسطح غير الملامسة تفاوتات أكثر استرخاءً.

يتيح ذلك لمهندسي الأدوات تخصيص الدقة حيثما يخلق القيمة.

يمكن أن تكون المعالجة الثانوية أفضل من استخدام القالب بالقوة

لا يلزم إنشاء كل ميزة دقيقة بالكامل عن طريق الختم.

قد يحتوي المكون الكبير المختوم على فتحتين يتطلبان موقعًا دقيقًا للغاية بالنسبة لواجهة التجميع الآلية. إن محاولة الحفاظ على هذه العلاقة بالكامل من خلال عملية تشكيل معقدة يمكن أن تجعل القالب أكثر تكلفة بشكل كبير.

البديل هو ختم غالبية الأشكال الهندسية بكفاءة وآلة CNC فقط على الميزات المهمة بعد ذلك.

إن أفضل عملية تصنيع ليست بالضرورة هي العملية التي تحتوي على عدد أقل من العمليات. وهي التي تنتج الجزء المطلوب بشكل موثوق وبأقل تكلفة إنتاج إجمالية.

كيفية تحديد التفاوتات الواقعية على رسم الختم

يجب أن يصف رسم الجزء المختوم الجيد كيفية عمل المكون دون إجبار الشركة المصنعة على التحكم في الميزات غير ذات الصلة دون داع.

ابدأ بإنشاء المسندات المناسبة.

يجب أن تشير الثقوب الحرجة وأسطح التزاوج والميزات المشكلة إلى مرجعيات وظيفية بدلاً من بناء سلاسل طويلة من الأبعاد من حواف خارجية غير مرتبطة.

يمكن أن يكون GD&T مفيدًا بشكل خاص في الختم لأنه يتحكم في العلاقة بين الميزات دون تقييد كل إحداثيات فردية بشكل غير ضروري.

على سبيل المثال، قد يصف تسامح الموضع نمط ثقب التجميع بشكل أكثر فعالية من تطبيق أبعاد ± ضيقة للغاية بشكل منفصل على كل ثقب.

يجب أن تشير الرسومات أيضًا بوضوح إلى ما يلي:

• درجة المادة

• سمك الورقة

• المزاج المادي أو الحالة

• أبعاد حرجة

• التسامح العام

• متطلبات موقف الثقب

• متطلبات زاوية الانحناء

• متطلبات التسطيح

• اتجاه لدغ

• الحد الأقصى لدغ حيث الحرجة

• الانتهاء من السطح

• الطلاء أو الطلاء

• متطلبات التفتيش

يجب على مورد الختم مراجعة هذه المتطلبات قبل تصميم القالب النهائي.

وهذا مهم بشكل خاص عندما تكون أحجام الإنتاج مرتفعة لأن قرار التسامح غير الضروري يمكن أن يصبح جزءًا لا يتجزأ من القالب التدريجي باهظ الثمن.

دقة النموذج الأولي ليست هي نفسها القدرة على الإنتاج

يجب على المشترين أيضًا التمييز بين إنتاج عينة واحدة معتمدة وإظهار عملية إنتاج مستقرة.

قد يقوم صانع القوالب بتعديل العينة الأولى حتى تصل إلى الأبعاد الاسمية. وهذا لا يثبت تلقائيًا أن العملية يمكن أن تظل ضمن نفس التسامح بينما تختلف خصائص المواد ويتراكم التآكل في الأداة.

بالنسبة للبرامج ذات الحجم الكبير، تكون القدرة على المعالجة ذات معنى أكبر.

قد يلزم رصد الأبعاد الحرجة إحصائيًا أثناء الإنتاج بدلاً من التحقق منها فقط أثناء فحص المادة الأولى.

اعتمادًا على المشروع، قد تشمل مراقبة الجودة ما يلي:

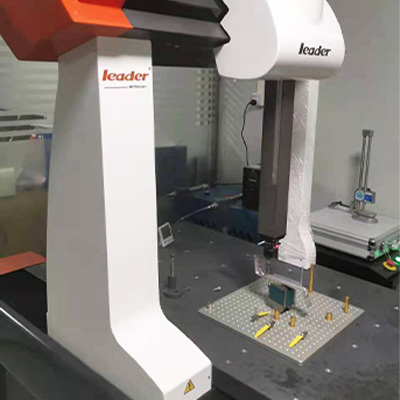

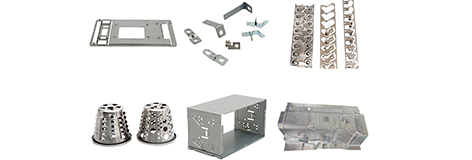

• تقارير CMM

• القياس البصري

• مقاييس دبوس

• فحص التركيبات

• مقاييس الذهاب/عدم الذهاب

• توافق آراء ساو باولو

• فحص المادة الأولى

• الوثائق المتعلقة بـ PPAP

يجب أن تتوافق خطة الفحص مع متطلبات المخاطر والإنتاج بدلاً من قياس كل ميزة بأغلى الطرق المتاحة.

تجمع شركة YEESHINE TECHNOLOGY CO., LIMITED بين هندسة الأدوات، وختم المعادن ، وتصنيع النماذج الأولية، والتصنيع باستخدام الحاسب الآلي، والثني، واللحام، والتنصت، والتثبيت، والمعالجة السطحية. وهذا يسمح بمراجعة المشاريع الحساسة للتسامح كأنظمة تصنيع كاملة وليس فقط كأبعاد القالب.

ما الذي يجب على المشترين تقديمه قبل طلب عرض أسعار الختم؟

تعتمد عروض الأسعار الدقيقة بشكل كبير على المعلومات المقدمة خلال مرحلة طلب عرض الأسعار.

يجب أن تتضمن حزمة الختم المفيدة ما يلي:

• ملف CAD ثلاثي الأبعاد

• رسم الإنتاج ثنائي الأبعاد

• درجة المادة

• سمك الورقة

• طلاء السطح

• الكمية السنوية

• كمية الدفعة

• دورة حياة المنتج المتوقعة

• التحمل الحرجة

• التسامح العام

• متطلبات لدغ

• متطلبات التجميل

• العمليات الثانوية

• متطلبات التفتيش

• معلومات التجميع

الحجم السنوي مهم لأنه يؤثر على استراتيجية الأدوات.

قد يكون إنتاج المكون منخفض الحجم الذي لا يزال يتغير أكثر اقتصادا باستخدام القطع بالليزر، أو التثقيب باستخدام الحاسب الآلي، أو الثني، أو الأدوات الناعمة.

بمجرد استقرار الهندسة وزيادة الكمية، يمكن أن يبرر الختم التدريجي استثمارًا أوليًا أعلى في الأداة لأن وقت الدورة ووحدة العمل ينخفضان بشكل كبير.

تدعم YEESHINE كلا من التصنيع باستخدام الحاسب الآلي/التصنيع الثانوي، مما يسمح للعملاء بتقييم نماذج النماذج الأولية والحجم المنخفض وأدوات الإنتاج وفقًا للطلب الفعلي.

نصيحة: قم بوضع علامة على الأبعاد المهمة للوظيفة مباشرةً على الرسم. لا تطلب من مورد الختم تخمين الأبعاد التي تبلغ ±0.05 مم والتي تؤثر فعليًا على التجميع وتلك الموروثة ببساطة من قالب CAD.

خاتمة

تعتبر التفاوتات الواقعية في الختم المعدني خاصة بالميزات.

يمكن عمومًا التحكم في الثقوب المثقوبة والمقاطع المقطوعة بشكل أكثر إحكامًا من الانحناءات والارتفاعات المشكلة والتسطيح والأبعاد التي تمتد عبر محطات تشكيل متعددة. سمك المادة، الخواص الميكانيكية، الزنبرك الخلفي، إزالة القالب، تغذية الشريط، حالة الضغط، وتآكل الأداة كلها تؤثر على التسامح الذي يمكن الحفاظ عليه أثناء الإنتاج الحقيقي.

قد تبرر ميزات الدقة المحددة التفاوتات التي تتراوح بين ±0.025–0.05 مم في ظل ظروف مناسبة، بينما تستفيد الأبعاد العامة المختومة غالبًا من نطاقات التسامح الأكثر عملية. تتطلب الميزات المشكلة والمثنية عادةً بدلًا إضافيًا لأن الهندسة النهائية تعتمد على سلوك المادة بالإضافة إلى أبعاد الأداة.

ولذلك لا ينبغي أن يكون الهدف هو جعل كل التسامح متشددًا قدر الإمكان.

يحدد أفضل رسم إنتاجي الميزات الوظيفية الهامة، ويطبق التفاوتات العامة الواقعية في مكان آخر، ويسمح لمصمم القالب ببناء عملية مستقرة ذات قدرة كافية لاستيعاب المواد العادية وتنوع الأدوات.

YEESHINE TECHNOLOGY CO., LIMITED توفر الختم المعدني ، والأدوات التقدمية، والرسم العميق، والثني، واللكم باستخدام الحاسب الآلي، والتصنيع، واللحام، والتشطيب لأجزاء إنتاج الألومنيوم والفولاذ المقاوم للصدأ والصلب والنحاس والنحاس. يمكن أن تساعد المراجعة المبكرة لـ DFM والتسامح في تقليل تعقيد الأدوات غير الضرورية مع حماية الأبعاد التي تهم التجميع النهائي.

التعليمات

س: ما هو التسامح النموذجي لختم المعدن؟

ج: غالبًا ما يتم تصميم الأبعاد العامة المختومة بحوالي ±0.10–0.25 مم تقريبًا، في حين يمكن تثبيت الميزات المحددة المثقوبة والدقيقة بشكل أكثر إحكامًا. تعتمد القدرة الفعلية على المواد والسمك والهندسة والأدوات وظروف الإنتاج.

س: هل يمكن للختم المعدني أن يحمل ± 0.05 مم؟

ج: نعم، غالبًا ما يمكن تصميم الميزات المحددة بحوالي ±0.05 مم باستخدام أدوات دقيقة مناسبة والتحكم في العملية. لا ينبغي أن يتم تطبيقه تلقائيًا على كل بُعد على جزء مختوم.

س: هل الثقوب المثقوبة أكثر دقة من الانحناءات المختومة؟

ج: عادة نعم. يتم التحكم في هندسة الثقب مباشرة عن طريق الثقب والقالب، في حين تتأثر الميزات المنحنية بالإضافة إلى ذلك بالزنبرك الخلفي، وسمك الصفائح، والقوة، واتجاه الحبوب.

س: لماذا تختلف زوايا الانحناء المختومة؟

ج: يتعافى المعدن بشكل مرن بعد التشكيل. يختلف هذا الزنبرك باختلاف قوة المادة، والسمك، ونصف قطر الانحناء، واتجاه الحبوب، وهندسة الأدوات، وظروف التشكيل.

س: هل يوفر الختم التدريجي للقالب تفاوتات صارمة؟

ج: يمكن أن توفر القوالب التقدمية إمكانية تكرار ممتازة نظرًا لأنه يتم توجيه الشريط من خلال محطات يتم التحكم فيها باستخدام وحدات التغذية والطيارين. لا يزال من الممكن أن تتراكم الاختلافات في الأبعاد التي تمتد على محطات متعددة.

س: هل يؤثر تآكل الأداة على تحمل الختم؟

ج: نعم. يؤدي تآكل التثقيب والقالب إلى تغيير حالة الحافة وارتفاع الأزيز والخلوص الفعال وأحيانًا حجم الميزة. ولذلك تتطلب الأدوات كبيرة الحجم إجراء فحص وشحذ وصيانة مخطط لها.

س: هل يجب أن يتمتع كل بُعد في الجزء المختوم بتسامح محكم؟

ج: لا. يجب الاحتفاظ بالتفاوتات المشددة للميزات التي تؤثر على التجميع أو الملاءمة أو الختم أو الاتصال الكهربائي أو أي متطلبات وظيفية أخرى. يمكن أن يؤدي تخفيف الأبعاد غير الحرجة إلى تقليل تكلفة الأدوات والفحص.

س: ما هي المعلومات التي ينبغي تقديمها لمراجعة تحمل الختم؟

ج: قم بتوفير الرسم ثنائي الأبعاد والنموذج ثلاثي الأبعاد ودرجة المادة والسمك وحجم الإنتاج والأبعاد الحرجة ومتطلبات الأزيز والتشطيب ومتطلبات التجميع ووثائق الفحص المطلوبة.
