الطباعة ثلاثية الأبعاد مقابل النماذج الأولية باستخدام الحاسب الآلي مقابل الصب الفراغي للتطوير السريع للمنتجات

عندما تكون السرعة مهمة في تطوير المنتج، فإن أفضل طريقة للنماذج الأولية ليست دائمًا الأرخص أو الأكثر تقدمًا. يعتمد ذلك على ما تحتاج إلى التحقق من صحته أولاً: الشكل، أو الملاءمة، أو القوة، أو جودة السطح، أو اختبار السوق على دفعات صغيرة.

بالنسبة لمعظم مفاهيم المرحلة المبكرة، تعد الطباعة ثلاثية الأبعاد هي أسرع طريقة للحصول على جزء في متناول اليد. للتحقق من الصحة الوظيفية والاختبار الميكانيكي الدقيق، عادةً ما تكون النماذج الأولية باستخدام الحاسب الآلي هي الخيار الأكثر موثوقية. عندما تحتاج إلى مجموعة صغيرة من الأجزاء التي تبدو قريبة من جودة الإنتاج النهائية، فإن الصب الفراغي غالبًا ما يوفر أفضل توازن.

يقارن هذا الدليل الطرق الثلاث بطريقة عملية حتى تتمكن من اختيار العملية المناسبة لكل مرحلة من مراحل تطوير المنتج.

لماذا تعتبر طريقة النماذج الأولية الصحيحة مهمة؟

التطوير السريع للمنتج لا يقتصر فقط على تقليل المهلة الزمنية. يتعلق الأمر بتقليل الوقت الذي يقضيه في اتخاذ القرار الخاطئ.

يمكن استخدام النموذج الأولي لأهداف مختلفة جدًا:

• التحقق من المظهر والشكل

• اختبار التوافق مع المكونات الأخرى

• التحقق من الأداء الميكانيكي

• جمع ملاحظات العملاء

• التحضير للإنتاج التجريبي

• تقديم منتج للمستثمرين أو الموزعين

تكمن المشكلة في أن أسلوبًا واحدًا للنماذج الأولية نادرًا ما يحقق أفضل أداء في كل هذه السيناريوهات. قد لا ينجو الجزء الذي تتم طباعته بسرعة من الاختبار الوظيفي. قد يكون جزء CNC دقيقًا للغاية ولكنه بطيء جدًا أو مكلف بالنسبة لتكرارات التصميم المتعددة. قد يبدو جزء الصب الفراغي ممتازًا، لكنه ليس دائمًا الخيار الصحيح للتحقق من صحة الأحمال الهندسية العالية.

ولهذا السبب يجب أن تكون مقارنة الطباعة ثلاثية الأبعاد مقابل النماذج الأولية باستخدام الحاسب الآلي مقابل الصب الفراغي مرتبطة بأهداف التطوير الفعلية، وليس فقط السعر لكل قطعة.

مقارنة سريعة: الطباعة ثلاثية الأبعاد مقابل النماذج الأولية باستخدام الحاسب الآلي مقابل الصب الفراغي

يعد هذا الجدول نقطة بداية، لكن الاختيار الحقيقي يعتمد على معنى كلمة "سريع" في مشروعك. في بعض الحالات، يكون المسار الأسرع هو نموذج مطبوع في نفس اليوم. وفي حالات أخرى، يكون أسرع طريق لاتخاذ قرار التصميم الصحيح هو الجزء المصنوع باستخدام الحاسب الآلي والذي يتجنب أسابيع من إعادة التصميم لاحقًا.

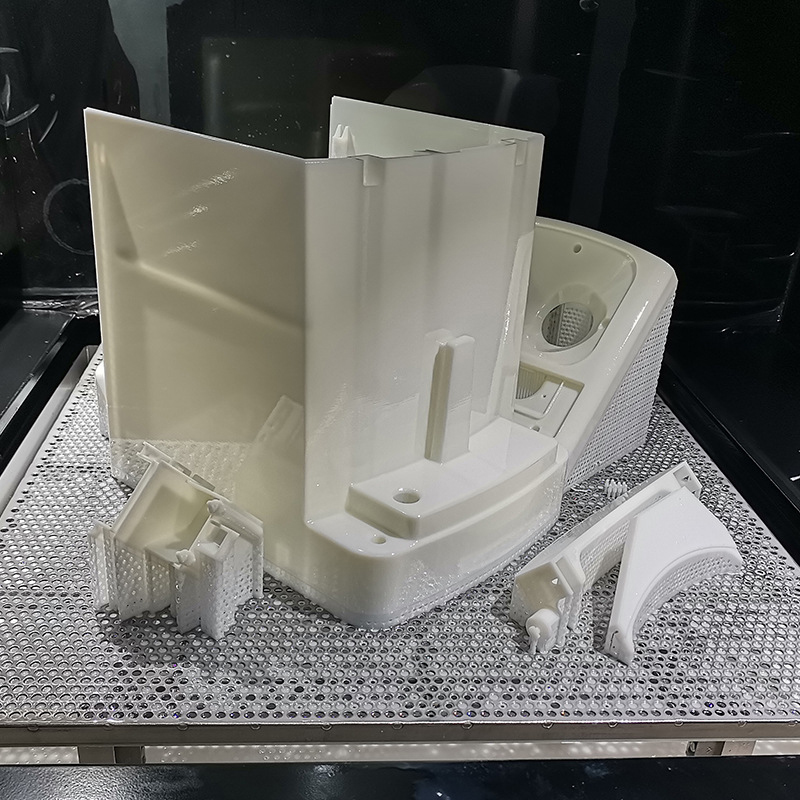

ما هي الطباعة ثلاثية الأبعاد الأفضل؟

عادةً ما تكون الطباعة ثلاثية الأبعاد هي الخيار الأول عندما يحتاج الفريق إلى السرعة والمرونة.

فهو يبني الأجزاء طبقة تلو الأخرى من نموذج رقمي، مما يجعله مفيدًا بشكل خاص لما يلي:

• التحقق من صحة المفهوم

• تغييرات التصميم السريعة

• نماذج أولية منخفضة التكلفة

• الهندسة الداخلية التي يصعب تشكيلها

• اختبار المستخدم في مرحلة مبكرة

المزايا الرئيسية للطباعة ثلاثية الأبعاد

1. فترات زمنية قصيرة للغاية
تعد الطباعة ثلاثية الأبعاد مناسبة تمامًا للتطوير المبكر لأنها يمكن أن تنتقل من ملف CAD إلى الجزء المادي بسرعة، وغالبًا مع الحد الأدنى من الإعداد.

2. حرية تصميم قوية
من السهل إنتاج القنوات الداخلية المعقدة والهياكل الشبكية والأجزاء السفلية والأشكال العضوية باستخدام الطباعة ثلاثية الأبعاد مقارنة بالتصنيع باستخدام الحاسب الآلي.

3. تكلفة أولية أقل للأجزاء التي تستخدم لمرة واحدة
بالنسبة للنماذج الأولية الفردية أو المراجعات المتكررة، عادةً ما تتجنب الطباعة ثلاثية الأبعاد تكاليف الأدوات والإعداد.

4. مفيدة لجولات التكرار المتعددة
عندما لا يزال المهندسون يغيرون سُمك الجدار، أو الملاءمة المفاجئة، أو مواضع الأزرار، أو الهندسة الإجمالية، تدعم الطباعة ثلاثية الأبعاد دورات تعلم أسرع.

حدود الطباعة ثلاثية الأبعاد

قد يختلف سلوك المادة عن أجزاء الإنتاج النهائية.
حتى عندما تبدو المادة المطبوعة مشابهة للبلاستيك المصبوب بالحقن، فقد لا تتطابق قوتها أو مقاومتها للحرارة أو سلوك سطحها مع المنتج النهائي بشكل وثيق بما يكفي لاتخاذ القرارات الهندسية.

تختلف جودة السطح حسب العملية.
تحتاج بعض الأجزاء المطبوعة إلى معالجة لاحقة إذا كان المظهر مهمًا.

قد لا تكون التفاوتات كافية لبعض التجميعات.
وهذا مهم بشكل خاص بالنسبة للعلب الدقيقة وميزات التزاوج والواجهات الميكانيكية.

حالات الاستخدام النموذجية

غالبًا ما تكون الطباعة ثلاثية الأبعاد هي الخيار الأفضل عندما تحتاج إلى:

• التحقق من صحة مفاهيم التصميم الصناعي

• مراجعة بيئة العمل والحجم

• اختبار إصدارات تصميم متعددة بالتوازي

• إنشاء نماذج أولية غير حاملة للأوزان بسرعة

• تحقق من الهياكل الداخلية قبل الانتقال إلى مسارات الأدوات الأكثر صعوبة

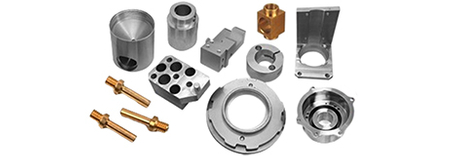

عندما تكون النماذج الأولية باستخدام الحاسب الآلي هي الخيار الأفضل

تقوم النماذج الأولية باستخدام الحاسب الآلي بإزالة المواد من كتلة صلبة من البلاستيك أو المعدن. يتم استخدامه عادةً عندما يكون الأداء ودقة الأبعاد وخصائص المواد الحقيقية أكثر أهمية من الحد الأقصى لحرية التصميم.

إذا كان النموذج الأولي الخاص بك يحتاج إلى التصرف مثل الجزء الأخير في الاستخدام الحقيقي، فغالبًا ما يكون CNC هو الخيار الأكثر أمانًا.

المزايا الرئيسية للنماذج الأولية باستخدام الحاسب الآلي

1. إن التصنيع باستخدام الحاسب الآلي ذو الدقة العالية للأبعاد
مناسب تمامًا للتفاوتات الضيقة، ومواقع الثقب الدقيقة، والتسطيح، والملاءمة القابلة للتكرار.

2. مواد هندسية حقيقية
يمكنك تصنيع نماذج أولية من ABS، POM، النايلون، الأكريليك، الألومنيوم، الفولاذ المقاوم للصدأ، وغيرها من المواد الأقرب إلى الاستخدام النهائي للإنتاج.

3. أفضل للاختبار الوظيفي والميكانيكي
عندما تحتاج إلى اختبار الخيوط، أو ميزات الحمل، أو أسطح الختم، أو الأداء الهيكلي، فإن أجزاء CNC عادة ما تكون أكثر موثوقية من البدائل المطبوعة.

4. جودة سطح قوية وخيارات ما بعد المعالجة
يمكن صقل الأجزاء المُصنعة، أو تفجيرها بالخرز، أو تأكسدها، أو طلاءها، أو تركيبها حسب التطبيق.

حدود النماذج الأولية باستخدام الحاسب الآلي

القيود الهندسية
قد تكون التجاويف العميقة والقنوات الداخلية المعقدة والأشكال العضوية للغاية صعبة أو باهظة الثمن في الماكينة.

تكلفة أعلى لتكرار مفهوم بسيط للغاية
إذا تغير التصميم كل يوم، فإن وقت إعداد CNC وتصنيعه يمكن أن يجعل الجولات المبكرة أقل كفاءة من الطباعة ثلاثية الأبعاد.

يمكن أن يكون هدر المواد أعلى
نظرًا لأن الجزء مقطوع من كتلة صلبة، فإن CNC ليس فعالاً من حيث المواد مثل الطرق المضافة لبعض الأشكال الهندسية.

حالات الاستخدام النموذجية

عادةً ما تكون النماذج الأولية باستخدام الحاسب الآلي هي الخيار الأفضل عندما تحتاج إلى:

• التحقق من صحة الملاءمة الدقيقة والتسامح

• اختبار السكن الميكانيكي قبل الأدوات

• تقييم القوة الهيكلية

• إنشاء نماذج أولية وظيفية من المعدن أو البلاستيك الهندسي

• تقديم جزء عالي الدقة إلى مشتري فني أو فريق هندسي

حيث يتناسب صب الفراغ مع التطوير السريع للمنتجات

غالبًا ما يُساء فهم صب الفراغ. إنها ليست عادة الطريقة الأسرع للحصول على النموذج الأولي، ولكنها يمكن أن تكون واحدة من أكثر الطرق فعالية لدعم التطوير السريع بعد استقرار التصميم الأولي.

تبدأ العملية عادةً بنموذج رئيسي، غالبًا ما يتم تصنيعه بواسطة الطباعة باستخدام الحاسب الآلي أو الطباعة ثلاثية الأبعاد. يتم بعد ذلك إنشاء قالب السيليكون، ويتم صب أجزاء الراتنج تحت فراغ. وهذا يجعل الصب الفراغي مفيدًا بشكل خاص لفترات قصيرة من الأجزاء التي تحتاج إلى الاتساق وجودة بصرية أفضل.

المزايا الرئيسية لصب الفراغ

1. جيد لنسخ الدفعات الصغيرة
بمجرد أن يصبح القالب الرئيسي والقالب جاهزين، يمكن أن ينتج الصب الفراغي أجزاء متعددة متشابهة بكفاءة أكبر من طباعتها أو تصنيعها بشكل متكرر.

2. مظهر أفضل للعرض والتحقق من صحة
الأجزاء المصبوبة بالفراغ يمكن أن توفر أسطحًا أكثر سلاسة وجودة بصرية تشبه الإنتاج، وهو أمر مفيد للعروض التوضيحية للمستثمرين وعينات المبيعات واختبار المستخدم.

3. جسر مفيد بين النموذج الأولي والإنتاج الضخم
عندما تكون عملية قولبة الحقن مبكرة جدًا ومكلفة للغاية، فإن الصب الفراغي يمنح الفرق خطوة متوسطة.

4. يمكن محاكاة إنتاج المواد البلاستيكية بشكل جيد
تم تصميم العديد من راتنجات الزهر لتقليد ABS أو PP أو المواد الشبيهة بالمطاط أو الأجزاء الشفافة، على الرغم من أنه لا ينبغي افتراض التكافؤ الدقيق.

حدود صب الفراغ

يتطلب الأمر نموذجًا رئيسيًا أولاً،
مما يضيف خطوة أخرى مقارنة بالطباعة المباشرة ثلاثية الأبعاد أو التصنيع باستخدام الحاسب الآلي.

خصائص المواد تقريبية، وليست متطابقة،
غالبًا ما يكون الصب الفراغي قويًا بدرجة كافية لبعض الاختبارات والاستخدام التجريبي، ولكن لا ينبغي أن يحل محل التحقق من صحة درجة الإنتاج تلقائيًا.

تتميز قوالب السيليكون بعمر محدود،
مما يجعل العملية أفضل للإنتاج بكميات صغيرة، وليس للتصنيع على نطاق واسع.

حالات الاستخدام النموذجية

غالبًا ما يكون الصب بالفراغ هو الاختيار الصحيح عندما تحتاج إلى:

• صنع 10 إلى 100 قطعة نموذجية

• إعداد عينات لاختبار العملاء

• تقييم اللون والملمس والمظهر

• دعم المبيعات التجريبية أو التحقق من صحة السوق

• سد الفجوة قبل أن تصبح أدوات قالب الحقن جاهزة

الطباعة ثلاثية الأبعاد مقابل النماذج الأولية باستخدام الحاسب الآلي مقابل الصب الفراغي: كيفية الاختيار حسب مرحلة التطوير

الطريقة العملية لاختيار الطريقة الصحيحة هي مطابقتها لمرحلة تطوير المنتج.

المرحلة 1: المفهوم المبكر وتكرار التصميم

في هذه المرحلة، الهدف الرئيسي هو التعلم بسرعة.

الخيار الأفضل: الطباعة ثلاثية الأبعاد

لماذا:

• تغييرات التصميم متكررة

• السرعة مهمة أكثر من خصائص المواد النهائية

• تحتاج الفرق إلى نماذج مادية منخفضة التكلفة

• غالبًا ما تركز المراجعات الداخلية على الشكل وسهولة الاستخدام أولاً

في هذه المرحلة، غالبًا ما تكون طباعة إصدارات متعددة أكثر قيمة من إنتاج جزء واحد مثالي.

المرحلة الثانية: التحقق من صحة الهندسة الوظيفية

في هذه المرحلة، يحتاج الفريق إلى معرفة ما إذا كان التصميم يعمل بالفعل أم لا.

الخيار الأفضل: النماذج الأولية باستخدام الحاسب الآلي

لماذا:

• مسألة التسامح ودقة التجميع

• السلوك الميكانيكي الفعلي مهم

• يجب أن تنجو النماذج الأولية من الاختبار

• المخاطر الفنية أعلى من المخاطر البصرية

وينطبق هذا بشكل خاص على علب الأجهزة الإلكترونية الاستهلاكية، والموصلات، والأقواس، والمرفقات، والأجزاء الميكانيكية الدقيقة.

المرحلة 3: الموافقة على المظهر واختبار الدفعة الصغيرة

في هذه المرحلة، يكون التصميم مستقرًا نسبيًا ويريد الفريق أجزاء متعددة شبه نهائية.

الخيار الأفضل: صب الفراغ

لماذا:

• يصبح ازدواجية الدفعة الصغيرة أمرًا مهمًا

• جودة العرض مهمة أكثر

• قد تحتاج الفرق إلى وحدات متعددة لاختبار السوق

• الأدوات الكاملة لا تزال سابقة لأوانها

هذه المرحلة شائعة عندما ترغب الشركات في التحقق من صحة الطلب قبل الاستثمار في القوالب.

معايير القرار العملي

إذا كنت ستختار بين هذه الطرق الثلاثة، فاستخدم المعايير التالية بدلاً من الاختيار حسب السعر فقط.

اختر الطباعة ثلاثية الأبعاد إذا:

• أنت بحاجة إلى أجزاء في أسرع وقت ممكن

• التصميم لا يزال يتغير في كثير من الأحيان

• الهندسة معقدة

• النموذج الأولي مخصص بشكل أساسي لمراجعة المفهوم أو الاختبار الخفيف

• تريد تقليل تكلفة التكرار في التطوير المبكر

اختر النماذج الأولية باستخدام الحاسب الآلي إذا:

• التسامح أمر بالغ الأهمية

• مطلوب مواد هندسية حقيقية

• سيخضع الجزء للاختبار الوظيفي

• المواضيع، وختم الأسطح، أو الميزات الهيكلية مهمة

• تريد نموذجًا أوليًا قريبًا من سلوك الاستخدام النهائي

اختر صب الفراغ إذا:

• تم تجميد التصميم في الغالب

• تحتاج إلى عدة أجزاء متطابقة

• المظهر مهم

• أنت بحاجة إلى جسر قبل صب الحقن

• تريد أجزاء منخفضة الحجم ذات اتساق أفضل من النماذج الأولية المتكررة لمرة واحدة

الأخطاء الشائعة التي يجب تجنبها

غالبًا ما يتباطأ التطوير السريع للمنتجات لأن الفرق تختار طريقة تعتمد على العادة بدلاً من الاحتياجات الموضوعية.

استخدام الطباعة ثلاثية الأبعاد للاستنتاجات الوظيفية النهائية

يمكن أن يكون الجزء المطبوع ممتازًا لمراجعة النموذج ولكنه ضعيف بالنسبة للحكم الهندسي الحقيقي. إذا كان المشروع يعتمد على مقاومة الصدمات، أو الختم، أو سلوك التآكل، أو قوة الخيط، فإن العينة المطبوعة قد تخلق ثقة زائفة.

استخدام CNC في وقت مبكر جدًا في مرحلة التصميم شديدة السيولة

إن CNC قوي، لكنه ليس دائمًا أفضل خطوة أولى. عندما لا يزال التصميم غير مستقر، فإن معالجة كل مراجعة يمكن أن تؤدي إلى زيادة التكلفة وإبطاء التعلم.

اختيار الصب الفراغي قبل أن يكون التصميم مستقرًا

يعمل الصب الفراغي بشكل أفضل بعد أن يكون النموذج الرئيسي صحيحًا. إذا كانت التغييرات الرئيسية في التصميم لا تزال محتملة، فإن إعادة صياغة القالب يمكن أن تهدر الوقت والمال.

مقارنة تكلفة الوحدة فقط

الجزء الأرخص ليس دائمًا خيار التطوير الأسرع. يمكن أن يؤدي نموذج أولي واحد غير دقيق إلى حدوث أخطاء في التصميم، أو تأخير الاختبار، أو الاتصال المتكرر بالمورد. غالبًا ما تكون هذه التكلفة الخفية أكبر من الفرق بين طرق إنشاء النماذج الأولية.

نهج اختيار واقعي للحصول على نتائج أسرع

في العديد من المشاريع، أسرع استراتيجية لتطوير المنتج هي عدم اختيار طريقة واحدة. إنها تستخدم التركيبة الصحيحة بالتسلسل.

يبدو سير العمل المشترك كما يلي:

1. طباعة نماذج مبكرة ثلاثية الأبعاد للتحقق من الحجم والشكل وتفاعل المستخدم

2. الأجزاء الوظيفية المهمة لآلة CNC للاختبارات الملائمة والهندسية

3. يلقي الفراغ دفعة صغيرة للمراجعة المرئية أو تعليقات العملاء أو الاستخدام التجريبي

يؤدي هذا النهج المرحلي إلى تقليل المخاطر في كل خطوة دون الالتزام مبكرًا بأدوات الإنتاج باهظة الثمن.

على سبيل المثال، قد يقوم فريق يقوم بتطوير مبيت جهاز استهلاكي جديد أولاً بطباعة العديد من إصدارات العلبة، ثم يقوم بطباعة الغلاف النهائي باستخدام آلة CNC لتأكيد التفاوتات والتجميع، وأخيرًا يتم صب الفراغ على مسافة قصيرة لعينات الموزع. غالبًا ما يكون سير العمل أسرع بشكل عام من إجبار عملية واحدة على القيام بكل شيء.

ما هي الطريقة الأفضل للتطوير السريع للمنتجات؟

لا يوجد فائز عالمي في النقاش الدائر حول الطباعة ثلاثية الأبعاد مقابل النماذج الأولية باستخدام الحاسب الآلي مقابل الصب الفراغي.

الجواب الأفضل هو:

• الطباعة ثلاثية الأبعاد هي الأفضل للسرعة والتكرار

• النماذج الأولية باستخدام الحاسب الآلي هي الأفضل من حيث الوظيفة والدقة

• يعد الصب الفراغي هو الأفضل لأجزاء العرض ذات الحجم المنخفض والقريبة من الإنتاج

إذا كان هدفك هو التطوير السريع للمنتج، فاختر العملية بناءً على القرار الذي يتعين عليك اتخاذه بعد ذلك، وليس فقط الجزء الذي تحتاج إلى إنتاجه اليوم.

وتؤدي هذه العقلية إلى نماذج أولية أفضل، وعدد أقل من حلقات إعادة التصميم، ومسار أقصر للإطلاق.

الأفكار النهائية

إن استراتيجية النماذج الأولية الأكثر فعالية تعمل على مواءمة اختيار العملية مع مخاطر التطوير.

استخدم الطباعة ثلاثية الأبعاد عندما تحتاج إلى التعلم السريع. استخدم النماذج الأولية باستخدام الحاسب الآلي عندما تحتاج إلى الثقة الفنية. استخدم الصب الفراغي عندما تحتاج إلى أجزاء متعددة عالية الجودة قبل الإنتاج الضخم.

عادةً ما تتحرك الفرق التي تحقق هذا التمييز مبكرًا بشكل أسرع لأن كل نموذج أولي يجيب على السؤال الصحيح في الوقت المناسب.

إذا كنت تقوم بتقييم الموردين أو التخطيط للمرحلة التالية من النموذج الأولي الخاص بك، فإن السؤال الرئيسي بسيط: ما الذي تحتاج إلى إثباته من هذا النموذج الأولي؟ وبمجرد أن يصبح ذلك واضحًا، يصبح اختيار الطريقة الصحيحة أسهل بكثير.
